02009Výkyvné opěrky, přestavitelné s O-kroužkem, vyměnitelnými... |
zpět |
|
|
PopisMateriál:Těleso: ze zušlechtěné oceli.
Kulička: nerezavějící a kyselinovzdorná ocel.
Vložka:
Provedení C, F, M z nástrojové oceli.
Provedení K POM.
Provedení E z nerezové oceli.
Provedení O z nerezové oceli s diamantovým povrchem.
Provedení P z nerezové oceli s polyuretanovým povrchem.Provedení: Těleso zušlechtěné a brynýrované.
Kulička kalená a bez povrchové úpravy.
Vložka:
Provedení C, F kaleno a brynýrováno.
Provedení M s rýhováním z tvrdokovu, brynýrováno.
Provedení K v bílé barvě.
Provedení E kaleno, bez povrchové úpravy.
Provedení O diamantový povrch srovnatelný s brusnou zrnitostí 100.
Provedení P polyuretanový povrch o tvrdosti 60° Shore.Upozornění:Výkyvné opěrky je možné využít k podpírání a upínání neobrobených i obrobených dílů.
Své využití nalézají jako zarážky, opěrky a tlačné prvky při výrobě nástrojů a přípravků.
Kulička může být lehkým tlakem na vnitřní šroub vysunuta z korpusu.
Kulička je jištěna proti protočení.Přednosti:Vysoká hospodárnost díky možnosti výměny vložek.
Vestavěný O-kroužek drží kuličku a zabraňuje vniknutí nečistot a nežádoucích částeček.

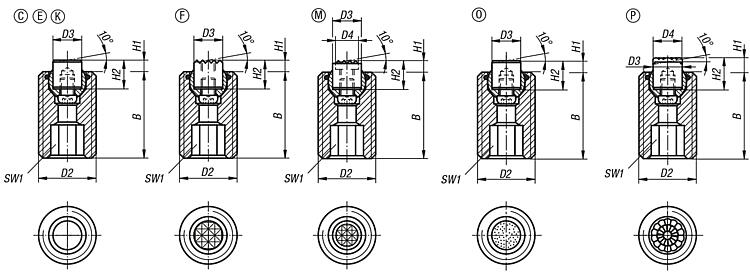

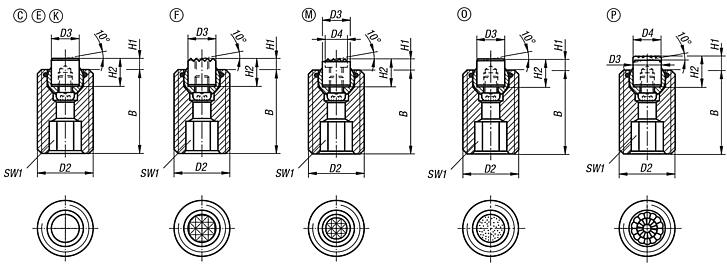

Tím je zajištěn hladký pohyb kuličky.Odkaz na výkres:Provedení C: ocelová vložka zploštělá, rovinná

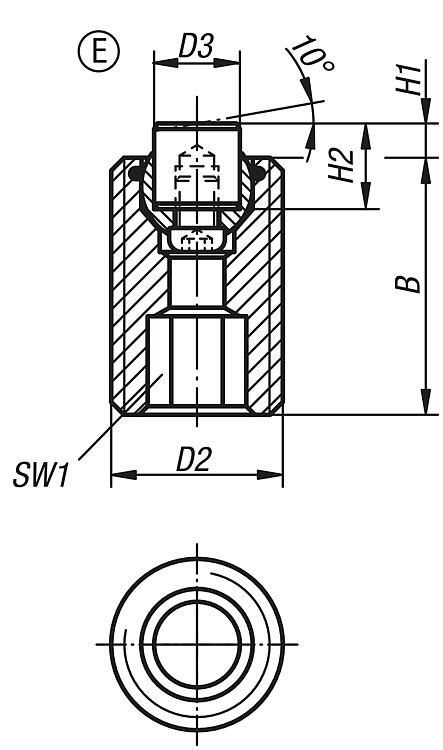

Provedení E: vložka z nerezové oceli zploštělá, rovinná

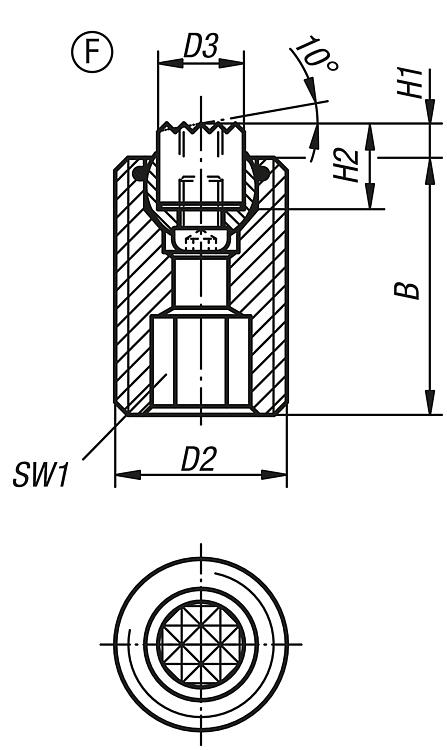

Provedení F: úchytka zploštělá, s vroubkováním
Provedení K: vložka POM zploštělá, rovinná

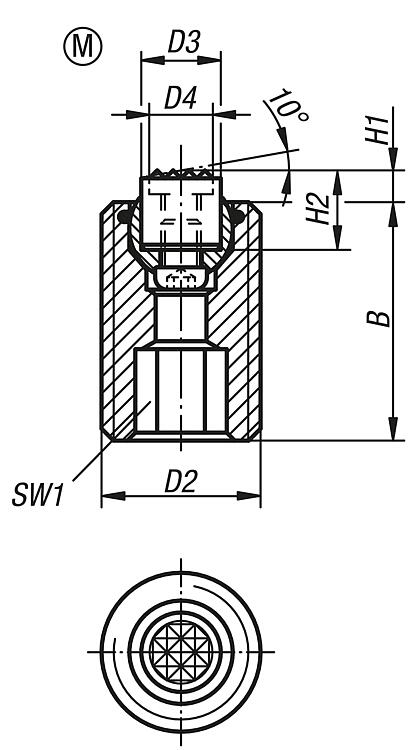

Provedení M: úchytka zploštělá, s vroubkováním z tvrdokovu

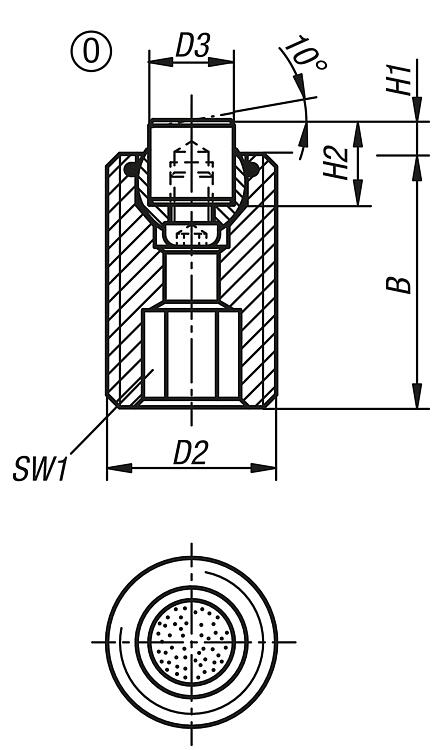

Provedení O: vložka z nerezové oceli s diamantovým povrchem

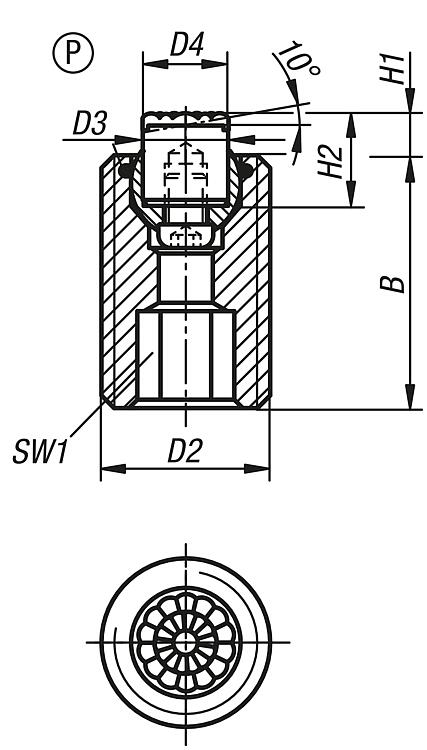

Provedení P: vložka z nerezové oceli s polyuretanovým povrchem StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Výkyvné opěrky přestavitelné, s O-kroužkem, vyměnitelnými vložkami a vnitřním šestihranem, provedení C, ocelová vložka zploštělá, rovná |
více informací |
| Objednací číslo | Provedení | B | D2 | D3 | H1 | H2 | SW1 | Kulička ø | Zatížitelnost
max. kN (jen při
statickém zatížení) | Objednací číslo
pro ocelovou vložku | CAD | Přís. | Cena | Objednat |
|---|
| 02009-120X030 | C | 30 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | 07113-10108 |  |  | 74,16 € | | | 02009-120X050 | C | 50 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | 07113-10108 | | | 75,33 € | | | 02009-120X070 | C | 70 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | 07113-10108 | | | 78,38 € | | | 02009-124X040 | C | 40 | M24 | 12 | 4 | 10 | 10 | 15 | 55 | 07113-12108 | | | 91,54 € | | | 02009-124X080 | C | 80 | M24 | 12 | 4 | 10 | 10 | 15 | 55 | 07113-12108 | | | 97,24 € | |
|
Výkyvné opěrky přestavitelné, s O-kroužkem, vyměnitelnými vložkami a vnitřním šestihranem, provedení E, vložka z nerezové oceli zploštělá, rovná |
více informací |
| Objednací číslo | Provedení | B | D2 | D3 | H1 | H2 | SW1 | Kulička ø | Zatížitelnost
max. kN (jen při
statickém zatížení) | Objednací číslo
pro
nerezovou vložku | CAD | Přís. | Cena | Objednat |
|---|
| 02009-220X030 | E | 30 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | 07113-10102 | | | 73,59 € | | | 02009-220X050 | E | 50 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | 07113-10102 | | | 74,59 € | | | 02009-220X070 | E | 70 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | 07113-10102 | | | 79,64 € | | | 02009-224X040 | E | 40 | M24 | 12 | 4 | 10 | 10 | 15 | 55 | 07113-12102 | | | 93,01 € | | | 02009-224X080 | E | 80 | M24 | 12 | 4 | 10 | 10 | 15 | 55 | 07113-12102 | | | 98,73 € | |
|
|
|
Výkyvné opěrky přestavitelné, s O-kroužkem, vyměnitelnými vložkami a vnitřním šestihranem, v provedení M, úchytka zploštělá, s rýhováním z tvrdokovu |
více informací |
| Objednací číslo | Provedení | B | D2 | D3 | D4 | H1 | H2 | SW1 | Kulička ø | Zatížitelnost
max. kN (jen při
statickém zatížení) | Objednací číslo
pro opěrné kameny | CAD | Přís. | Cena | Objednat |
|---|
| 02009-920X030 | M | 30 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | 07113-10107 | | | 84,54 € | | | 02009-920X050 | M | 50 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | 07113-10107 | | | 85,65 € | | | 02009-920X070 | M | 70 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | 07113-10107 | | | 88,73 € | | | 02009-924X040 | M | 40 | M24 | 12 | 9,5 | 4 | 10 | 10 | 15 | 55 | 07113-12107 | | | 101,71 € | | | 02009-924X080 | M | 80 | M24 | 12 | 9,5 | 4 | 10 | 10 | 15 | 55 | 07113-12107 | | | 107,46 € | |
|
|
|
|
