Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami
02003

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami

zpět

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží
PopisMateriál:Těleso: ze zušlechtěné oceli.
Kulička: nerezavějící a kyselinovzdorná ocel.
Vložka:
Provedení C, F, M z nástrojové oceli.
Provedení K POM.
Provedení E z nerezové oceli.
Provedení O z nerezové oceli s diamantovým povrchem.
Provedení P z nerezové oceli s polyuretanovým povrchem.
Provedení: Těleso zušlechtěné a brynýrované.
Kulička kalená a bez povrchové úpravy.
Vložka:
Provedení C, F kaleno a brynýrováno.
Provedení M s rýhováním z tvrdokovu, brynýrováno.
Provedení K v bílé barvě.
Provedení E kaleno, bez povrchové úpravy.
Provedení O diamantový povrch srovnatelný s brusnou zrnitostí 100.
Provedení P polyuretanový povrch o tvrdosti 60° Shore.
Upozornění:Výkyvné opěrky je možné využít k podpírání a upínání neobrobených i obrobených dílů.
Své využití nalézají jako zarážky, opěrky a tlačné prvky při výrobě nástrojů a přípravků.
Kulička může být lehkým tlakem na vnitřní šroub vysunuta z korpusu.

Kulička je jištěna proti protočení.
Přednosti:Vysoká hospodárnost díky možnosti výměny opěrných kamenů a vložek.
Vestavěný O-kroužek drží kuličku a zabraňuje vniknutí špíny a nežádoucích částeček.
Tím je zajištěn hladký pohyb kuličky.
Odkaz na výkres:
Provedení C: ocelová vložka zploštělá, rovinná
Provedení E: vložka z nerezové oceli zploštělá, rovinná
Provedení F: úchytka zploštělá, s vroubkováním
Provedení K: vložka POM zploštělá, rovinná
Provedení M: úchytka zploštělá, s vroubkováním z tvrdokovu
Provedení O: vložka z nerezové oceli s diamantovým povrchem
Provedení P: vložka z nerezové oceli s polyuretanovým povrchem
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 02003 Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami 702 kB

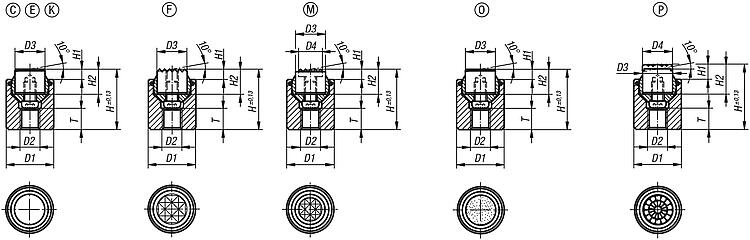

Výkresy (celkový přehled)

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami

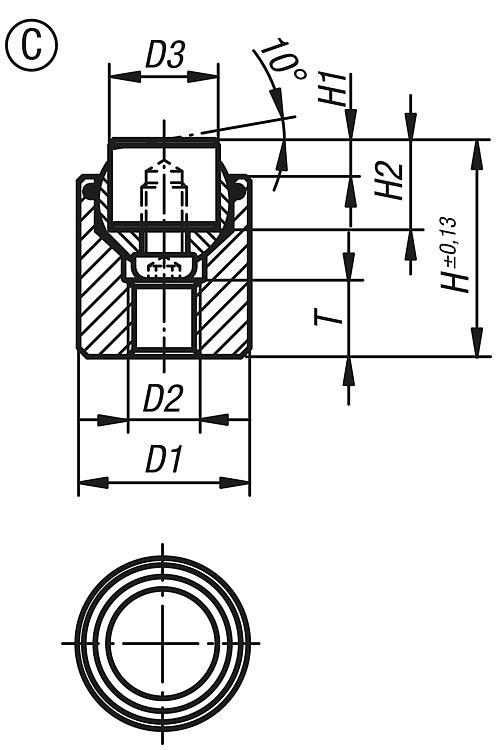

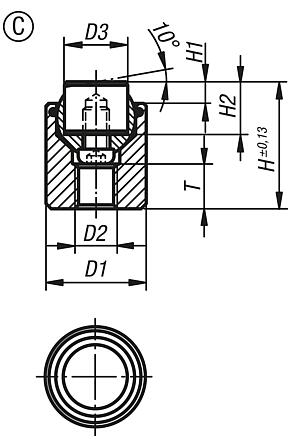

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení C, ocelová vložka zploštělá,
rovná

více informací

Výkresy

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení C, ocelová vložka zploštělá,
rovná

Výběr/filtr zboží

Objednací čísloProvedeníD1D2D4L1L2L3Ø kuličkyZatížitelnost
max. kN (jen při
statickém zatížení)
Objednací číslo
pro ocelovou vložku
CADPřís.CenaObjednat
02003-117X022C1710M622710132807113-10108  57,97 €
02003-119X024C1912M824810153907113-12108  63,60 €
02003-124X028C2416M1028810205807113-16108  67,42 €
02003-130X030C3020M1230910239507113-20108  74,66 €
02003-136X036C3625M123611102813607113-25108  89,03 €

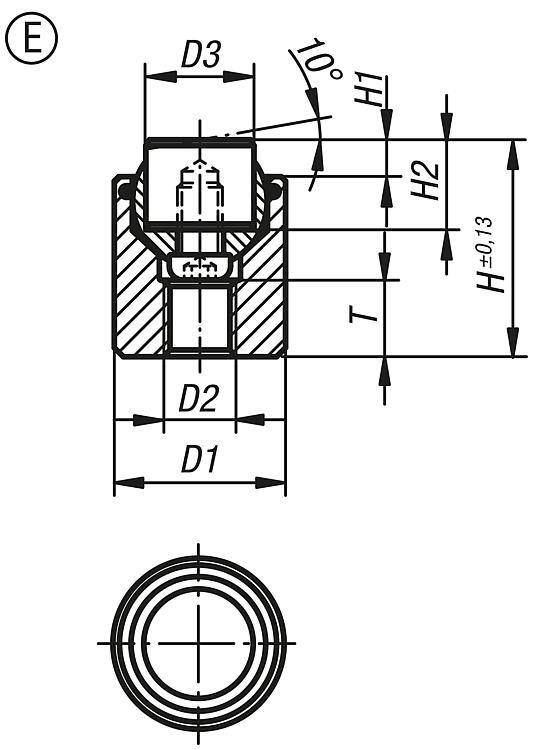

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení E, vložka z nerezové oceli zploštělá, rovná

více informací

Výkresy

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení E, vložka z nerezové oceli zploštělá, rovná

Výběr/filtr zboží

Objednací čísloProvedeníD1D2D4L1L2L3Ø kuličkyZatížitelnost
max. kN (jen při
statickém zatížení)
Objednací číslo
pro
nerezovou vložku
CADPřís.CenaObjednat
02003-217X022E1710M622710132807113-10102 58,13 €
02003-219X024E1912M824810153907113-12102 63,63 €
02003-224X028E2416M1028810205807113-16102 67,75 €
02003-230X030E3020M1230910239507113-20102 77,06 €
02003-236X036E3625M123611102813607113-25102 91,64 €

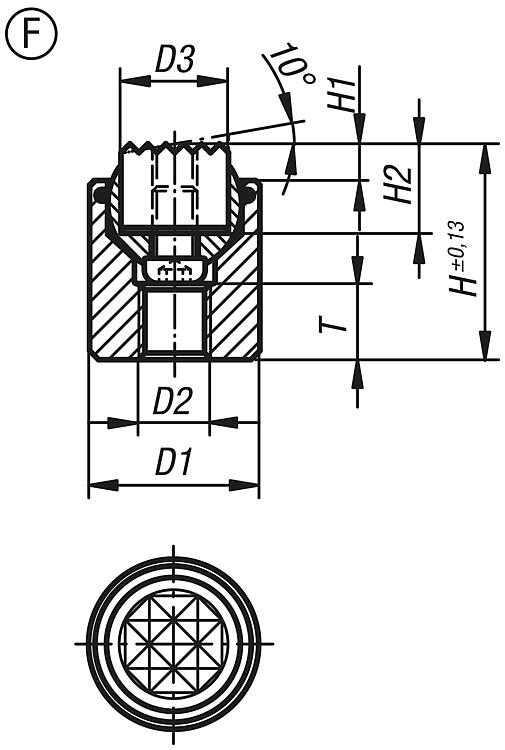

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení F, úchytka zploštělá, s vroubkováním

více informací

Výkresy

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení F, úchytka zploštělá, s vroubkováním

Výběr/filtr zboží

Objednací čísloProvedeníD1D2D4L1L2L3Ø kuličkyZatížitelnost
max. kN (jen při
statickém zatížení)
Objednací číslo
pro opěrné kameny
CADPřís.CenaObjednat
02003-317X022F1710M622710132807113-1010  66,46 €
02003-319X024F1912M824810153907113-1210  71,94 €
02003-324X028F2416M1028810205807113-1610  79,83 €
02003-330X030F3020M1230910239507113-2010  88,63 €
02003-336X036F3625M123611102813607113-2510  107,09 €

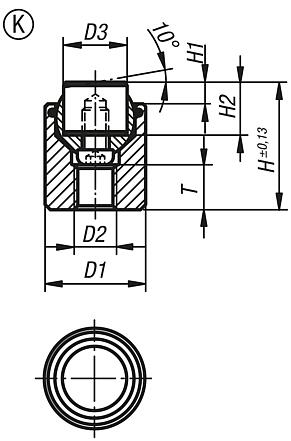

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení K, vložka POM zploštělá, rovná

více informací

Výkresy

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení K, vložka POM zploštělá, rovná

Výběr/filtr zboží

Objednací čísloProvedeníD1D2D4L1L2L3Ø kuličkyZatížitelnost
max. kN (jen při
statickém zatížení)
Objednací číslo
pro vložku POM
CADPřís.CenaObjednat
02003-717X022K1710M62271013407113-10109  57,53 €
02003-719X024K1912M82481015707113-12109  63,22 €
02003-724X028K2416M1028810201407113-16109  67,09 €
02003-730X030K3020M1230910232707113-20109  74,42 €
02003-736X036K3625M12361110284707113-25109  88,61 €

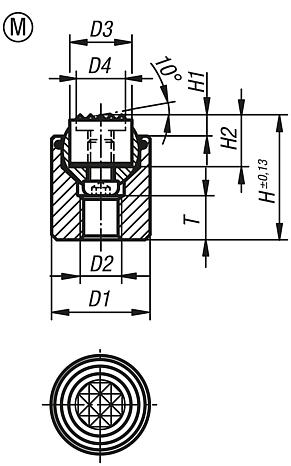

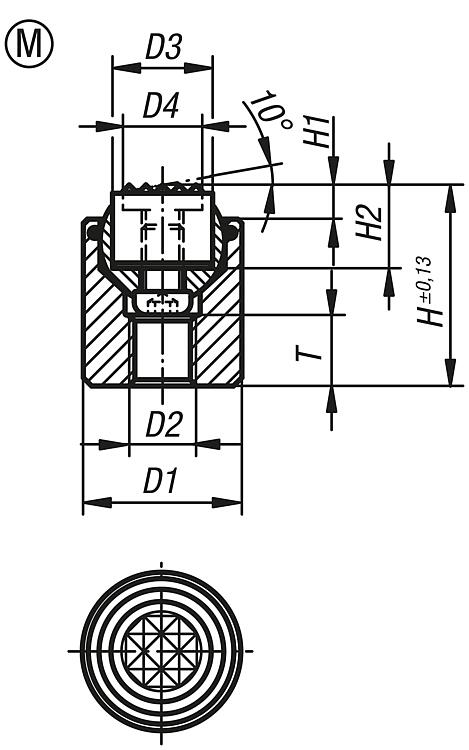

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení M, úchytka zploštělá, s vroubkováním z tvrdého kovu

více informací

Výkresy

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení M, úchytka zploštělá, s vroubkováním z tvrdého kovu

Výběr/filtr zboží

Objednací čísloProvedeníD1D2D3D4L1L2L3Ø kuličkyZatížitelnost
max. kN (jen při
statickém zatížení)
Objednací číslo
pro opěrné kameny
CADPřís.CenaObjednat
02003-917X022M17107,9M622710132807113-10107  66,68 €
02003-919X024M19129,5M824810153907113-12107  72,15 €
02003-924X028M241612,7M1028810205807113-16107  79,97 €
02003-930X030M302015,9M1230910239507113-20107  89,45 €
02003-936X036M362519M123611102813607113-25107  111,54 €

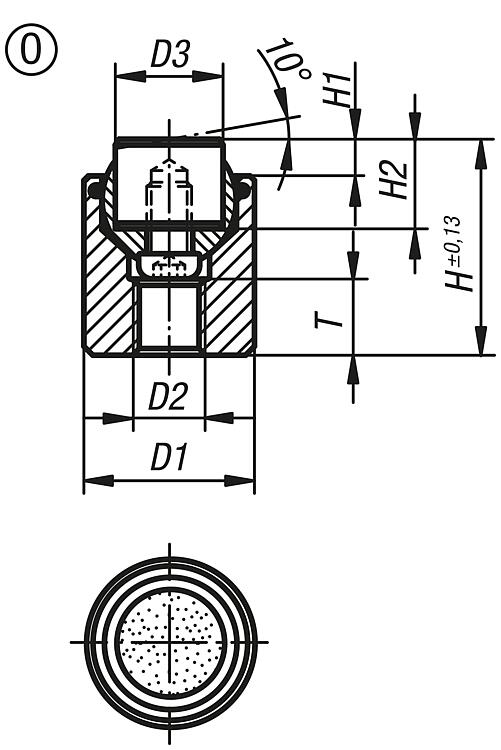

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení O, vložka z nerezové oceli s diamantovým povrchem

více informací

Výkresy

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení O, vložka z nerezové oceli s diamantovým povrchem

Výběr/filtr zboží

Objednací čísloProvedeníD1D2D4L1L2L3Ø kuličkyZatížitelnost
max. kN (jen při
statickém zatížení)
Objednací číslo
pro nerezovou vložku s
diamantovým povrchem
CADPřís.CenaObjednat
02003-517X022O1710M622710132807113-10105 60,98 €
02003-519X024O1912M824810153907113-12105 67,53 €
02003-524X028O2416M1028810205807113-16105 74,00 €
02003-530X030O3020M1230910239507113-20105 84,05 €
02003-536X036O3625M123611102813607113-25105 100,74 €

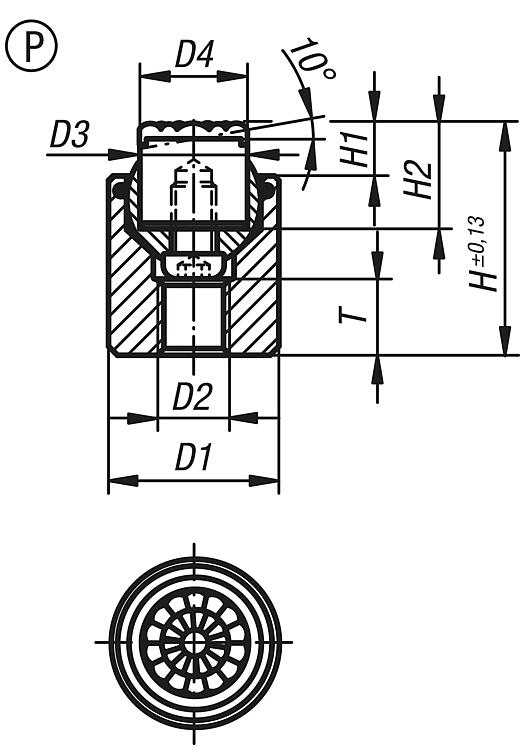

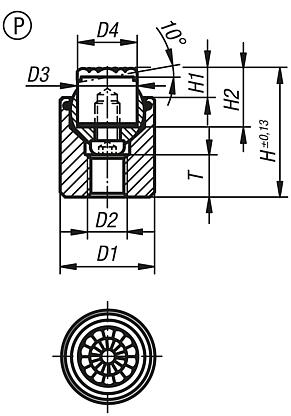

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení P, vložka z nerezové oceli s polyuretanovým povrchem

více informací

Výkresy

Výkyvné opěrky s O-kroužkem a vyměnitelnými vložkami, provedení P, vložka z nerezové oceli s polyuretanovým povrchem

Výběr/filtr zboží

Objednací čísloProvedeníD1D2D3D4L1L2L3Ø kuličkyObjednací číslo
pro nerezovou vložku
polyuretanový povrch
CADPřís.CenaObjednat
02003-617X024P171010M6247121307113-10126 60,74 €
02003-619X026P191213M8268121507113-12126 66,80 €
02003-624X030P241616M10308122007113-16126 72,62 €
02003-630X032P302021M12329122307113-20126 83,09 €
02003-636X038P362527M123811122807113-25126 99,19 €
