PopisMateriál:Korpus ze zušlechtěné oceli
Kulička z oceli na valivá ložiska 1.2067.
Provedení D: kulička s vložkou z POM.
Provedení H: kulička s vložkou z POM.
Provedení K: kulička s vložkou z tvrdokovu.
Provedení M: kulička z tvrdokovu.Provedení: Korpus zušlechtěn a fosfátován.
Kulička kalena.
Provedení M: kulička poniklovaná.Upozornění:Výkyvné opěrky je možné využít jako zarážky, opěrky a tlačné prvky při výrobě přípravků.
Kulička je jištěna proti protočení.

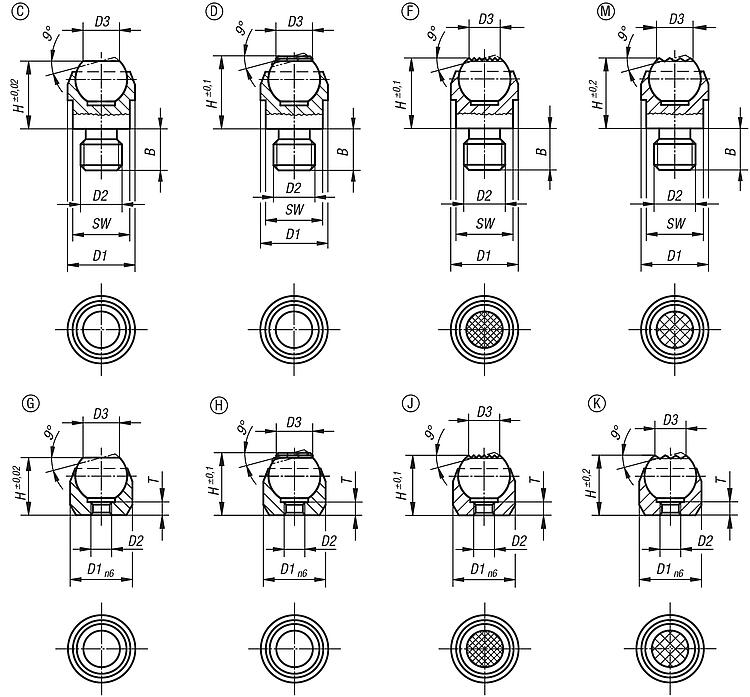

* Platí jen pod podmínkou, že je dodržena minimální hloubka otvoru.Odkaz na výkres:Provedení C: s vnějším závitem, kulička zploštělá, rovná
Provedení D: s vnějším závitem, zploštělá kulička, s vložkou z POM
Provedení F: s vnějším závitem, kulička zploštělá, s vroubkováním

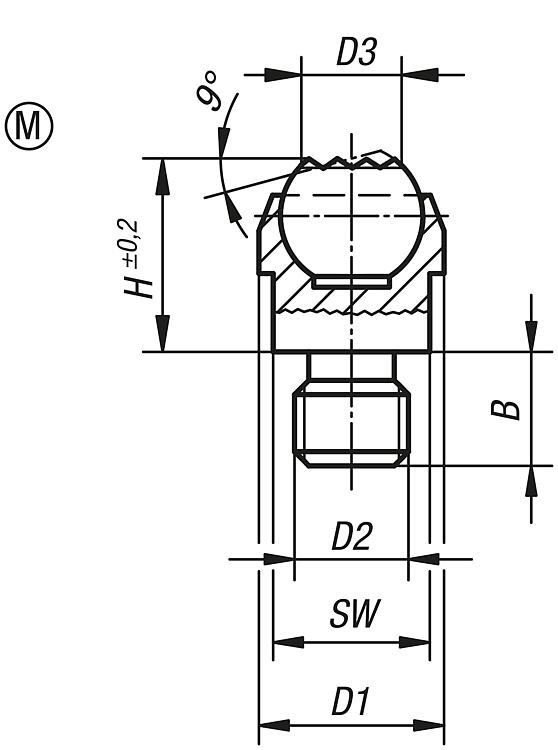

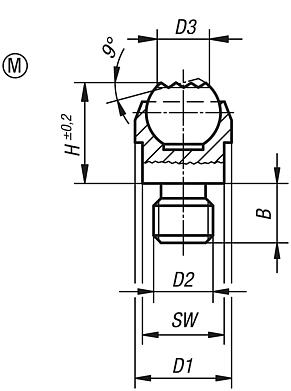

Provedení M: s vnějším závitem, kulička zploštělá, s vložkou z tvrdokovu
Provedení G: s lícovaným upnutím, kulička zploštělá, rovná
Provedení H: s lícovaným upnutím, zploštělá kulička, s vložkou z POM
Provedení J: s lícovaným upnutím, kulička zploštělá, s vroubkováním
Provedení K: s lícovaným upnutím, zploštělá kulička, s vložkou z tvrdokovu StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |

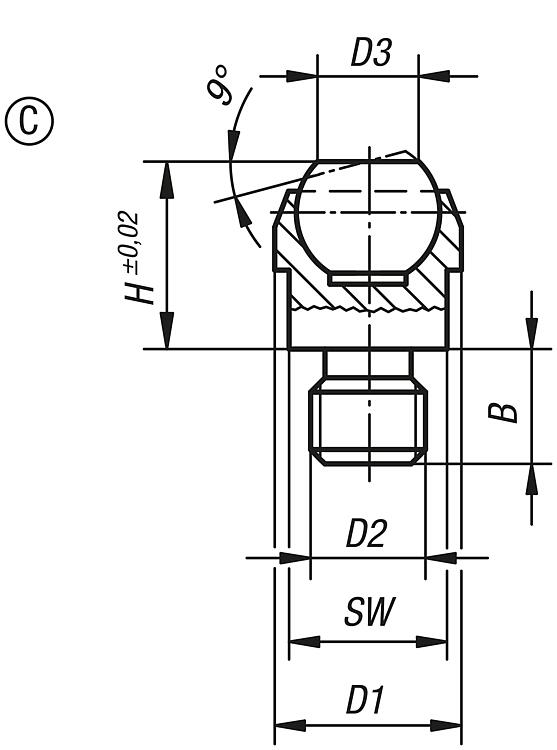

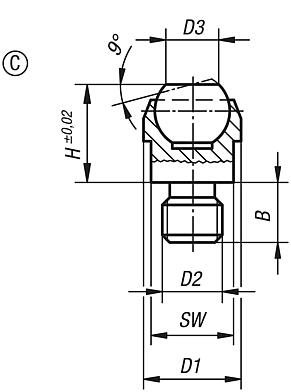

Výkyvné opěrky, provedení C, s vnějším závitem, kulička zploštělá, rovinná |
více informací |
Objednací číslo
| Provedení | B | D1 | D2 | D3 | H | Kulička ø | SW | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| 02000-108 | C | 8 | 13 | M8 | 7,2 | 13 | 10 | 11 | 10 |  | | 26,66 € | | | 02000-110 | C | 10 | 20 | M10 | 10,5 | 18 | 16 | 17 | 25 | | | 38,05 € | | | 02000-112 | C | 12 | 20 | M12 | 10,5 | 18 | 16 | 17 | 25 | | | 38,05 € | | | 02000-116 | C | 16 | 30 | M16 | 20 | 27 | 25 | 27 | 90 | | | 47,44 € | | | 02000-120 | C | 20 | 50 | M20 | 34,5 | 35 | 40 | 41 | 165 | | | 167,97 € | |
|

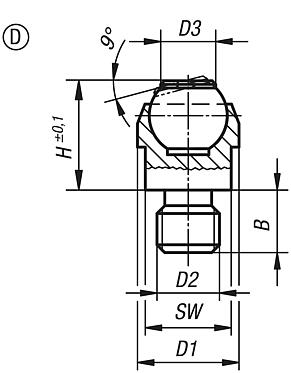

Výkyvné opěrky, provedení D, s vnějším závitem, zploštělá kulička, s vložkou z POM |
více informací |
Objednací číslo
| Provedení | B | D1 | D2 | D3 | H | Kulička ø | SW | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| 02000-208 | D | 8 | 13 | M8 | 7,9 | 13 | 10 | 11 | 10 | | | 37,12 € | | | 02000-210 | D | 10 | 20 | M10 | 12,7 | 18 | 16 | 17 | 25 | | | 47,32 € | | | 02000-212 | D | 12 | 20 | M12 | 12,7 | 18 | 16 | 17 | 25 | | | 47,54 € | |
|

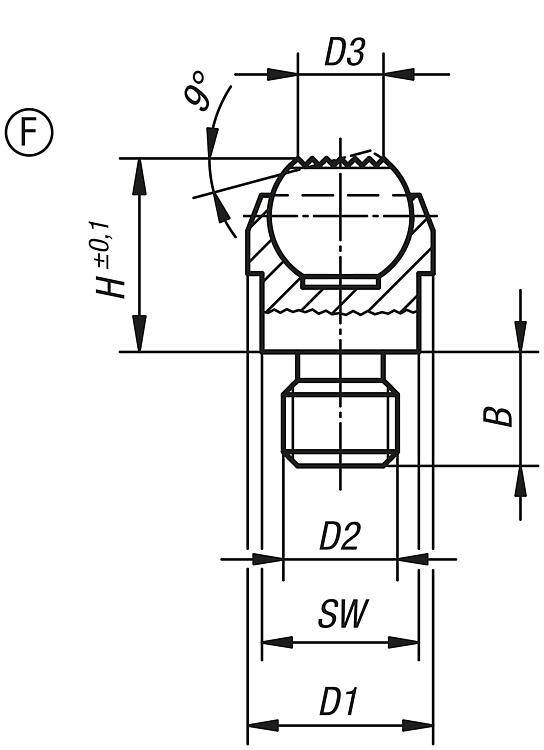

Výkyvné opěrky, provedení F, s vnějším závitem, kulička zploštělá, s rýhováním |
více informací |
| Objednací číslo | Provedení | B | D1 | D2 | D3 | H | Kulička ø | SW | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| 02000-308 | F | 8 | 13 | M8 | 7,2 | 13 | 10 | 11 | 10 | | | 34,56 € | | | 02000-310 | F | 10 | 20 | M10 | 10,5 | 18 | 16 | 17 | 25 | | | 48,14 € | | | 02000-312 | F | 12 | 20 | M12 | 10,5 | 18 | 16 | 17 | 25 | | | 48,14 € | | | 02000-316 | F | 16 | 30 | M16 | 20 | 27 | 25 | 27 | 90 | | | 59,14 € | | | 02000-320 | F | 20 | 50 | M20 | 34,5 | 35 | 40 | 41 | 165 | | | 186,63 € | |
|
|

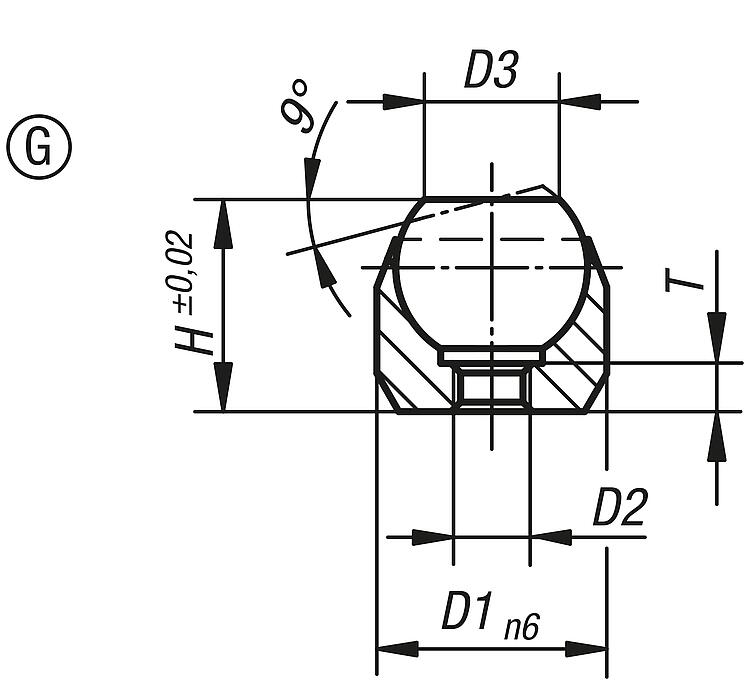

Výkyvné opěrky, provedení G, se zalícovaným vnějším průměrem, kulička zploštělá, rovná opěrná plocha |
více informací |
| Objednací číslo | Provedení | D1 | D2 | D3 | H | T | Kulička ø | Montážní
otvor | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| 02000-403 | G | 12 | M3 | 7,2 | 11 | 3,5 | 10 | ø 12 H7X6 min. | 10* | | | 25,28 € | | | 02000-404 | G | 18 | M4 | 10,5 | 17 | 4,4 | 16 | ø 18 H7X8 min. | 25* | | | 35,05 € | | | 02000-405 | G | 28 | M5 | 20 | 25 | 6,3 | 25 | ø 28 H7X13 min. | 90* | | | 44,68 € | |
|

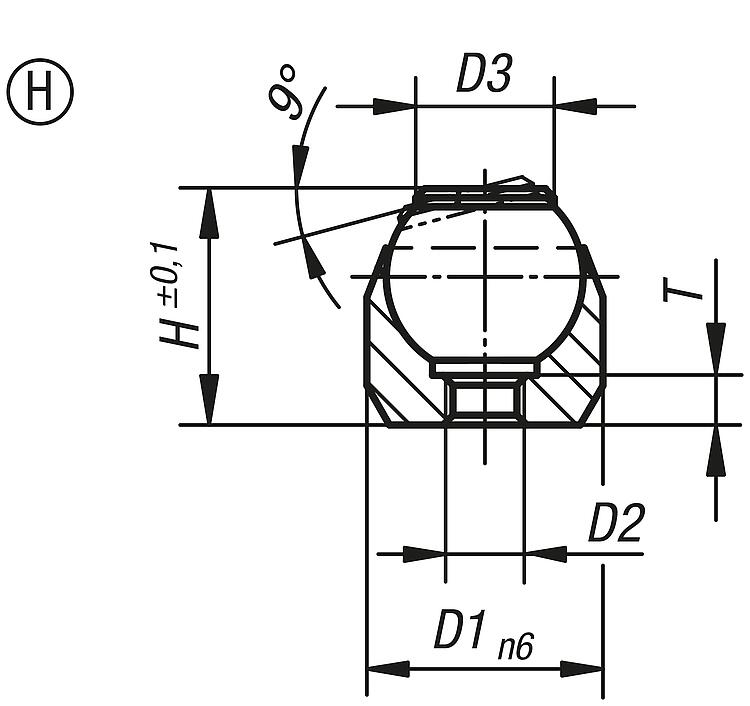

Výkyvné opěrky, provedení H, s lícovaným upnutím, zploštělá kulička, s vložkou z POM |
více informací |
| Objednací číslo | Provedení | D1 | D2 | D3 | H | T | Kulička ø | Montážní
otvor | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| 02000-503 | H | 12 | M3 | 7,9 | 11 | 3 | 10 | ø 12 H7X6 min. | 10* | | | 35,12 € | | | 02000-504 | H | 18 | M4 | 12,7 | 17 | 4 | 16 | ø 18 H7X8 min. | 25* | | | 46,67 € | | | 02000-505 | H | 28 | M5 | 19,05 | 25 | 6 | 25 | ø 28 H7X13 min. | 90* | | | 59,94 € | |
|

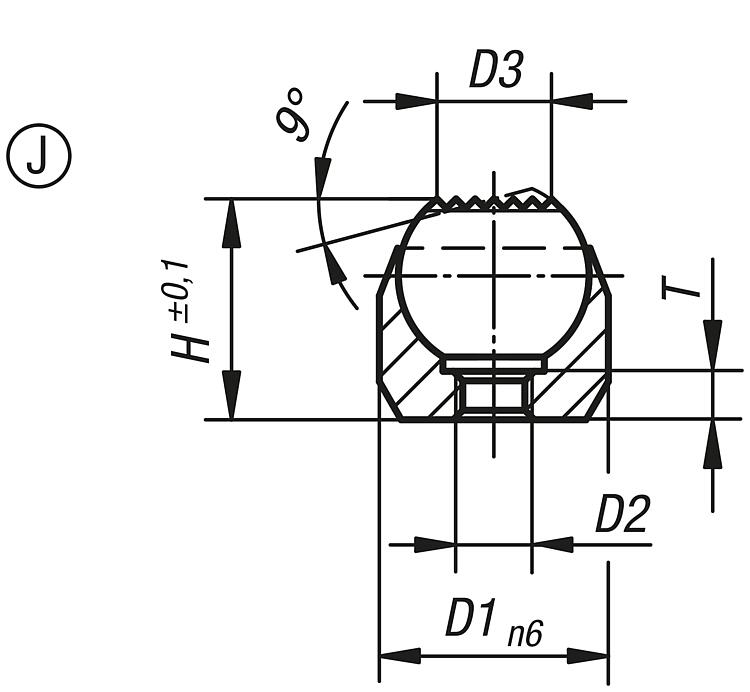

Výkyvné opěrky, provedení J, se zalícovaným vnějším průměrem, kulička zploštělá, s rýhováním |
více informací |
| Objednací číslo | Provedení | D1 | D2 | D3 | H | T | Kulička ø | Montážní
otvor | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| 02000-603 | J | 12 | M3 | 7,2 | 11 | 3,5 | 10 | ø 12 H7X6 min. | 10* | | | 33,15 € | | | 02000-604 | J | 18 | M4 | 10,5 | 17 | 4,4 | 16 | ø 18 H7X8 min. | 25* | | | 45,20 € | | | 02000-605 | J | 28 | M5 | 20 | 25 | 6,3 | 25 | ø 28 H7X13 min. | 90* | | | 56,67 € | |
|

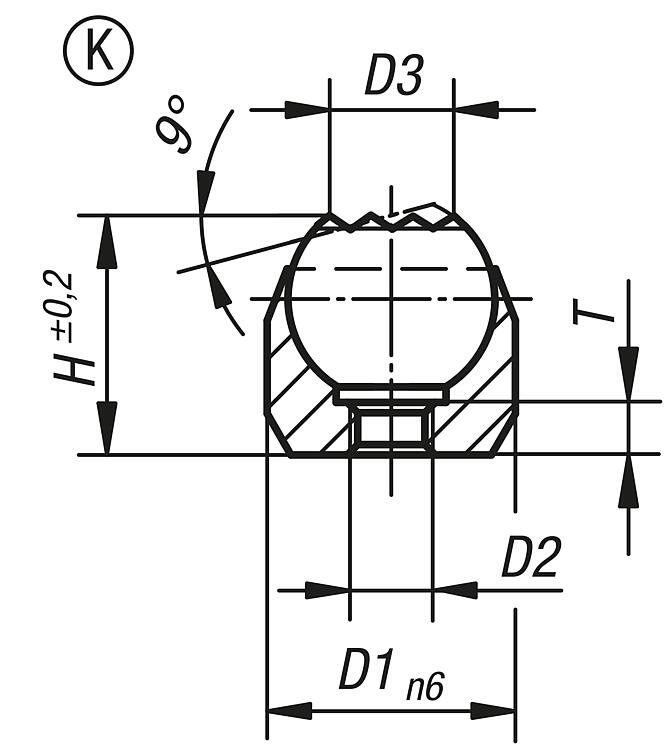

Výkyvné opěrky, provedení K, s lícovaným upnutím, zploštělá kulička, s vložkou z tvrdokovu |
více informací |
| Objednací číslo | Provedení | D1 | D2 | D3 | H | T | Kulička ø | Montážní
otvor | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| 02000-803 | K | 12 | M3 | 7,9 | 11 | 3 | 10 | ø 12 H7X6 min. | 10* | | | 51,89 € | | | 02000-804 | K | 18 | M4 | 12,7 | 17 | 4 | 16 | ø 18 H7X8 min. | 25* | | | 64,49 € | | | 02000-805 | K | 28 | M5 | 19,05 | 25 | 6 | 25 | ø 28 H7X13 min. | 90* | | | 72,29 € | |
|
|
