        Výkyvné opěrky s úhlem vychýlení 12°

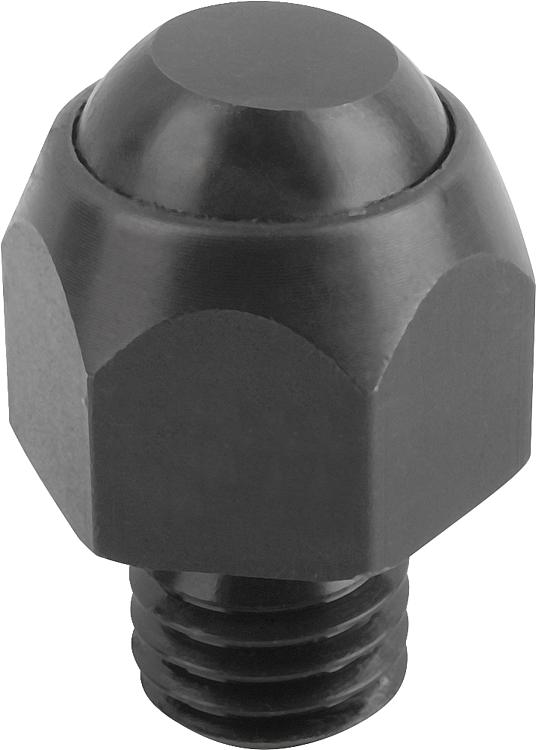

        Výkyvné opěrky, úhel vychýlení 12°, provedení C, s vnějším závitem, kulička zploštělá, rovinná

Popis zboží/obrázky produktu

PopisMateriál:Korpus ze zušlechtěné oceli, kulička z oceli na valivá ložiska 1.3505.Provedení: Korpus kalen, kulička tvrzena (50 - 55 HRC).Upozornění:Výkyvné opěrky je možné využít jako zarážky, opěrky a tlačné prvky při výrobě přípravků. Lze je také zabudovat ve stávajících upínacích komponentách, jako např. upínací prvek "arness".

Kulička je jištěna proti protočení.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 02080_C Výkyvné opěrky, úhel vychýlení 12°, provedení C, s vnějším závitem, kulička zploštělá, rovinná

149 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	H	H1	Ø kuličky	SW	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
02080-106	C	M6	6,7	13	7	10	13	10	20,01 €
02080-108	C	M8	6,7	13	8	10	13	10	24,73 €
02080-110	C	M10	10	18	10	16	19	25	27,93 €
02080-112	C	M12	10	18	12	16	19	25	27,93 €
02080-116	C	M16	20	27	16	24	30	90	38,25 €
02080-120	C	M20	20	27	20	24	30	90	49,82 €
