        Giunti cardanici semplici con cuscinetto radente DIN 808

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:Corpo articolato e cuscientto radente temprati.Nota:Giunti cardanici con cuscinetto radente inclinabili di 45°.

Coppia max. trasmissibile (Nm) con 150 giri/min; Angolo di lavoro α < 5°.

* Profondità del foro inferiore di DIN 808.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 23403 Giunti cardanici semplici con cuscinetto radente DIN 808

215 kB

Snodi per alberi: assemblaggio e manutenzione

109 kB

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

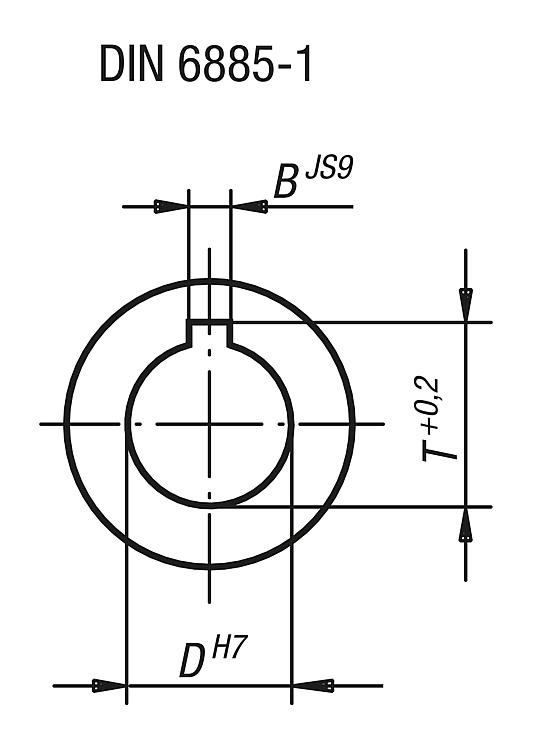

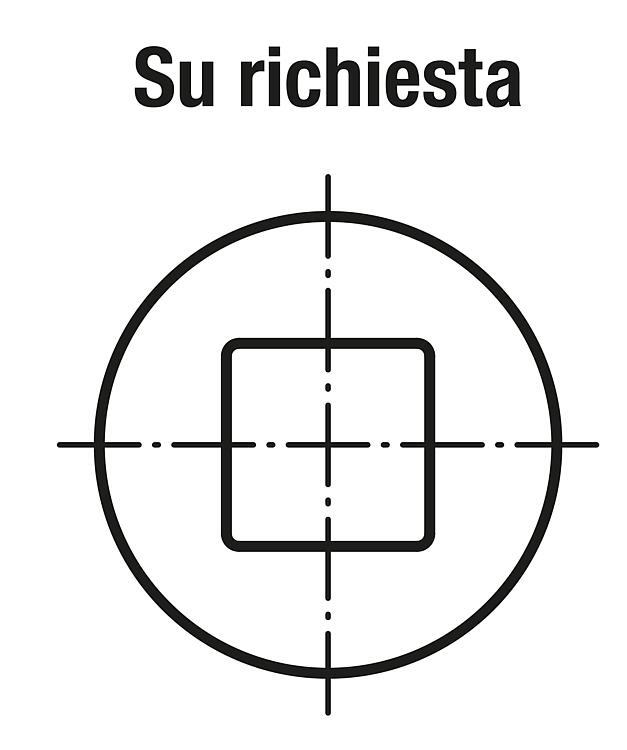

N. ordine foro calibrato senza cava	N. ordine foro calibrato con cava	D	D1	L	L1	L2	B	T	Max. coppia Nm	Momento di rottura statico Nm
23403-06034	-	6	16	34	17	8*	2	7	7	40
23403-08040	23403-108040	8	16	40	20	11*	2	9	7	40
23403-10048	23403-110048	10	22	48	24	12*	3	11,4	16	90
23403-12056	23403-112056	12	25	56	28	13*	4	13,8	26	150
23403-16068	23403-116068	16	32	68	34	16*	5	18,3	52	300
23403-20082	23403-120082	20	42	82	41	18*	6	22,8	100	650
23403-25104	23403-125104	25	50	108	54	26*	8	28,3	210	1200
