Pomelli a sfera lisci DIN 319

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Parti operative
      - Manopole e pulsanti
        Pomelli a sfera lisci DIN 319

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Termoindurente PF 31, nero o rosso.
Boccola in acciaio galvanizzato.Versione:Finitura lucida.Montaggio:Montaggio forma L: i pomelli a sfera si sollevano con leggeri colpi di martello. Utilizzare solo un martello di gomma o plastica con peso non superiore a 200 g!

Nel modello 06250-21604 la bussola è in ottone.

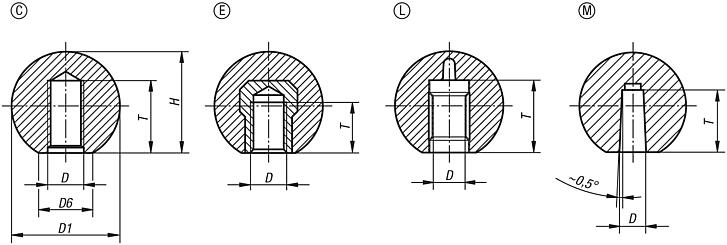

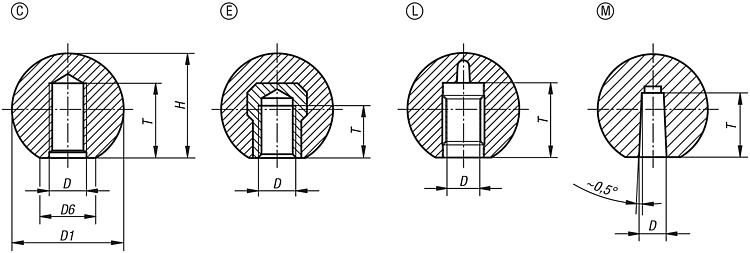

Nei modelli 06250-23008, 06250-230081, 06250-23508 e 06250-24008 la bussola è in acciaio, ramato. Tolleranza gambo:I pomelli a sfera con bussola di serraggio possono essere applicati sulle barre comunemente reperibili in commercio con tolleranza h9. La bussola di serraggio fornita in dotazione garantisce una posizione stabile e sicura.Nota disegno:

Forma C: inserto filettato
Forma E: boccola filettata
Forma L: bussola di serraggio
Forma M: foro conico

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06250 Pomelli a sfera lisci DIN 319

140 kB

Disegni (sintesi completa)

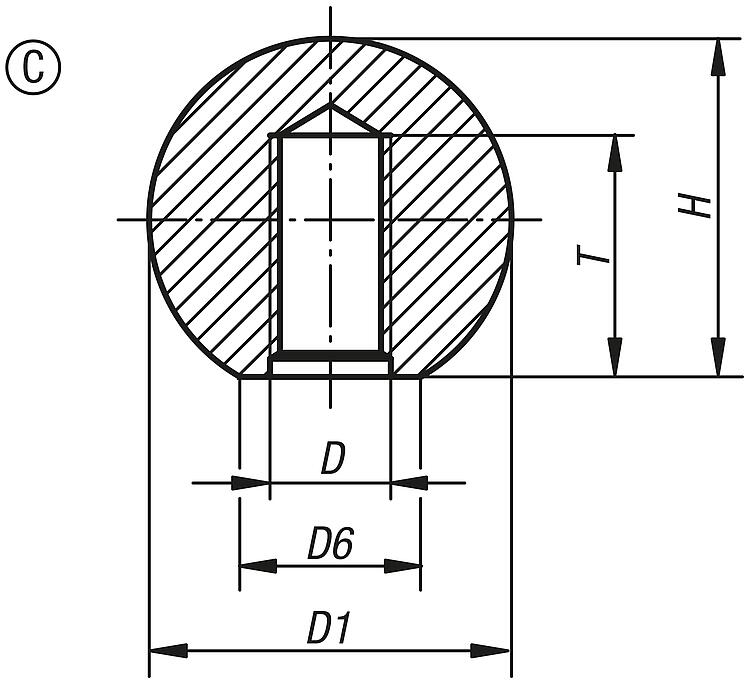

Pomelli a sfera non trattati DIN 319, gamma ampliata, forma C, con inserto filettato

Maggiori informazioni

Disegni

Pomelli a sfera non trattati DIN 319, gamma ampliata, forma C, con inserto filettato

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	D	D1	D6	H	T	Prezzo
06250-11604	C	nero	M4	16	8	15	9	0,43 €
06250-11605	C	nero	M5	16	8	15	11	0,43 €
06250-11606	C	nero	M6	16	8	15	12	0,46 €
06250-12005	C	nero	M5	20	12	18	11	0,45 €
06250-12006	C	nero	M6	20	12	18	14	0,45 €
06250-12506	C	nero	M6	25	15	22,5	15	0,54 €
06250-12508	C	nero	M8	25	15	22,5	17	0,54 €
06250-13008	C	nero	M8	30	15	28	19	0,89 €
06250-13208	C	nero	M8	32	18	29	17	0,67 €
06250-13210	C	nero	M10	32	18	29	22	0,67 €
06250-13508	C	nero	M8	36	16	34	17	1,00 €
06250-13510	C	nero	M10	36	16	34	23	1,00 €
06250-14008	C	nero	M8	40	22	37	17	1,22 €
06250-14010	C	nero	M10	40	22	37	23	1,22 €
06250-14012	C	nero	M12	40	22	37	26	1,22 €
06250-14510	C	nero	M10	45	17	43	22	1,68 €
06250-14512	C	nero	M12	45	17	43	27	1,68 €
06250-15010	C	nero	M10	50	29	46	23	1,94 €
06250-15012	C	nero	M12	50	29	46	25	1,94 €
06250-116041	C	rosso	M4	16	8	15	6	0,56 €
06250-116051	C	rosso	M5	16	8	15	7,5	0,56 €
06250-120051	C	rosso	M5	20	12	18	7,5	0,64 €
06250-120061	C	rosso	M6	20	12	18	9	0,64 €
06250-125061	C	rosso	M6	25	15	23	9	0,69 €
06250-125081	C	rosso	M8	25	15	23	12	0,69 €
06250-130081	C	rosso	M8	30	16	28	12	1,14 €
06250-132081	C	rosso	M8	32	18	29	12	1,00 €
06250-140081	C	rosso	M8	40	20	37,5	12	1,76 €
06250-135101	C	rosso	M10	36	17	33	15	1,40 €
06250-140101	C	rosso	M10	40	20	37,5	15	1,76 €
06250-150101	C	rosso	M10	50	22	48	15	2,71 €
06250-150121	C	rosso	M12	50	28	48	18	2,71 €

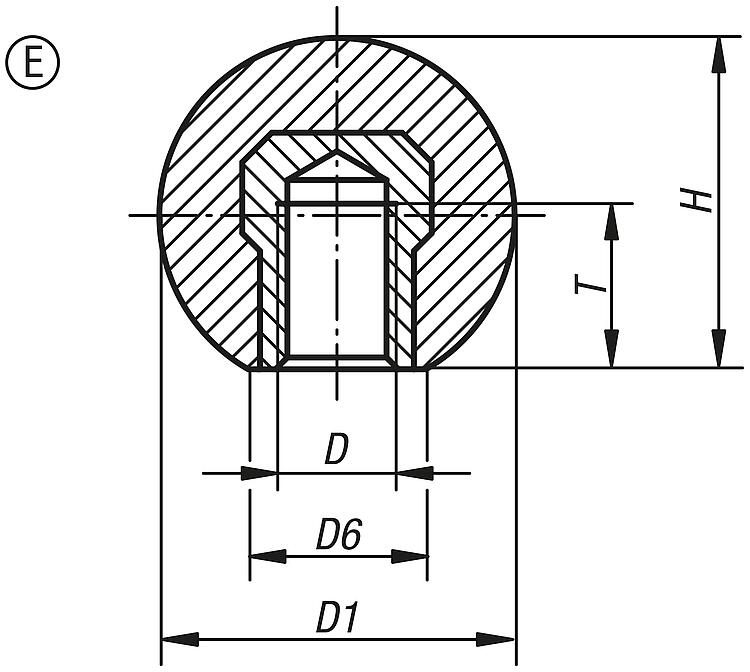

Pomelli a sfera non trattati DIN 319, gamma ampliata, forma E, con boccola filettata

Maggiori informazioni

Disegni

Pomelli a sfera non trattati DIN 319, gamma ampliata, forma E, con boccola filettata

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	Materiale componenti	D	D1	D6	H	T	Prezzo
06250-21604	E	nero	ottone	M4	16	8	15	10	0,59 €
06250-22005	E	nero	Ottone	M5	20	12	18	12	0,60 €
06250-22006	E	nero	acciaio	M6	20	12	18	15	0,64 €
06250-22506	E	nero	acciaio	M6	25	15	22,5	15	0,71 €
06250-22508	E	nero	acciaio	M8	25	15	22,5	18	0,85 €
06250-23008	E	nero	Ottone	M8	30	15	28	15	1,16 €
06250-23208	E	nero	acciaio	M8	32	18	29	18	1,32 €
06250-23210	E	nero	acciaio	M10	32	18	29	18	1,33 €
06250-23508	E	nero	acciaio	M8	36	16	34	18	1,31 €
06250-23510	E	nero	acciaio	M10	36	16	34	23	1,36 €
06250-24008	E	nero	acciaio	M8	40	22	37	18	1,62 €
06250-24010	E	nero	acciaio	M10	40	22	37	23	1,68 €
06250-24012	E	nero	acciaio	M12	40	22	37	25	1,90 €
06250-24510	E	nero	acciaio	M10	45	17	43	23	2,14 €
06250-24512	E	nero	acciaio	M12	45	17	43	25	2,20 €
06250-25010	E	nero	acciaio	M10	50	29	46	23	2,61 €
06250-25012	E	nero	acciaio	M12	50	29	46	25	2,81 €
06250-220051	E	rosso	acciaio	M5	20	12	18	7,5	0,76 €
06250-225061	E	rosso	acciaio	M6	25	15	23	9	0,94 €
06250-230081	E	rosso	acciaio	M8	30	16	28	12	1,64 €
06250-235101	E	rosso	acciaio	M10	36	17	33	14	2,04 €
06250-240101	E	rosso	acciaio	M10	40	20	37,5	15	2,35 €
06250-240121	E	rosso	acciaio	M12	40	20	37,5	18	2,67 €
06250-250121	E	rosso	acciaio	M12	50	28	48	18	3,92 €

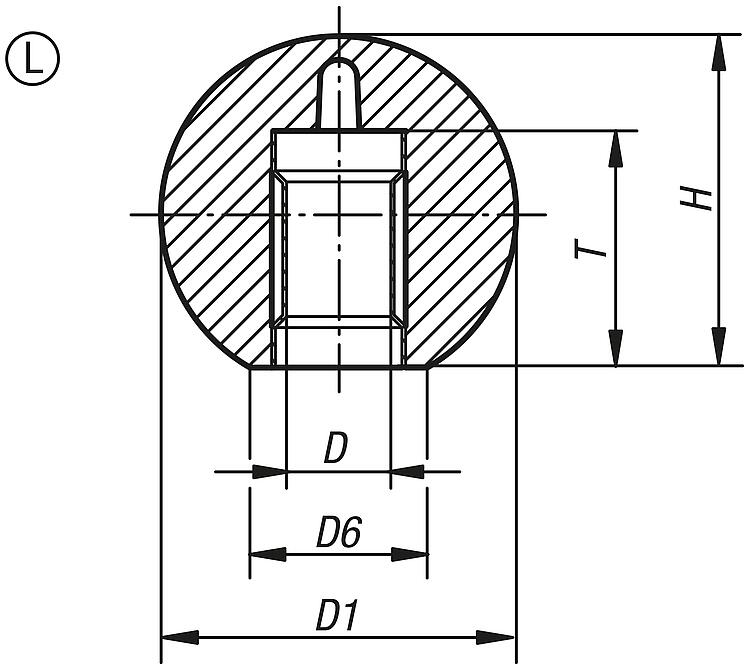

Pomelli a sfera non trattati DIN 319, gamma ampliata, forma L, con bussola di serraggio

Maggiori informazioni

Disegni

Pomelli a sfera non trattati DIN 319, gamma ampliata, forma L, con bussola di serraggio

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	D	D1	D6	H	T	Prezzo
06250-42005	L	nero	5	20	12	18	13	1,66 €
06250-42506	L	nero	6	25	15	23	16	1,52 €
06250-42508	L	nero	8	25	15	23	15	1,52 €
06250-43208	L	nero	8	32	18	29	15	1,89 €
06250-43210	L	nero	10	32	18	29	20	1,89 €
06250-44010	L	nero	10	40	20	37,5	20	2,66 €
06250-44012	L	nero	12	40	20	37,5	23	2,66 €
06250-45012	L	nero	12	50	28	48	20	4,20 €

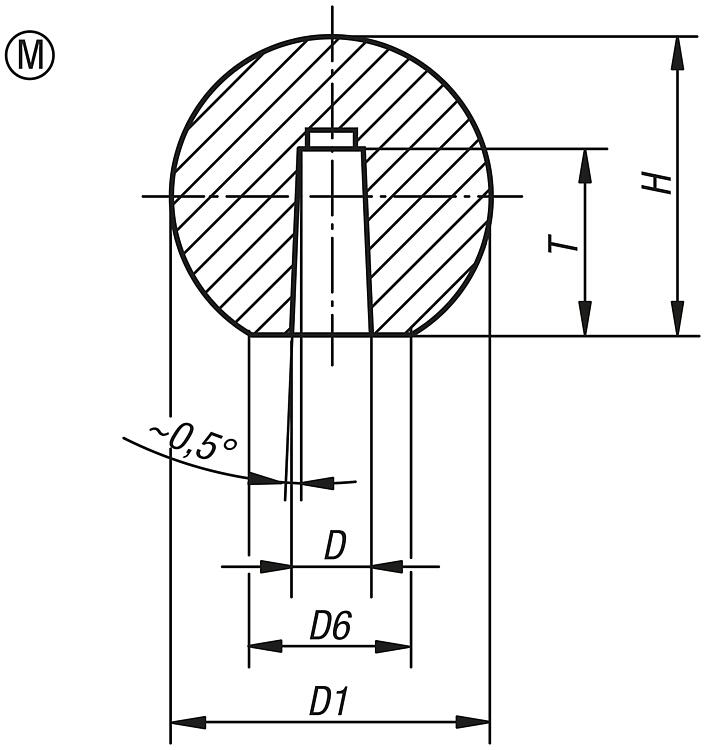

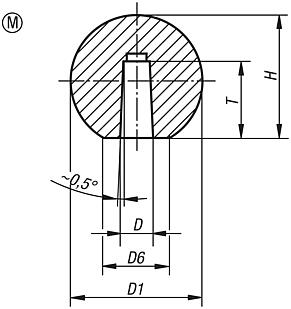

Pomelli a sfera non trattati DIN 319, gamma ampliata, forma M, con foro conico

Maggiori informazioni

Disegni

Pomelli a sfera non trattati DIN 319, gamma ampliata, forma M, con foro conico

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	D	D1	D6	H	T	Prezzo
06250-31604	M	nero	4	16	8	15	10	0,44 €
06250-32005	M	nero	5	20	12	18	11	0,46 €
06250-32506	M	nero	6	25	15	22,5	14	0,60 €
06250-32508	M	nero	8	25	15	22,5	14	0,60 €
06250-33208	M	nero	8	32	18	29	14	0,84 €
06250-33210	M	nero	10	32	18	29	14	0,84 €
06250-34010	M	nero	10	40	22	37	19	1,30 €
06250-34012	M	nero	12	40	22	37	19	1,30 €
06250-35012	M	nero	12	50	29	46	21	2,19 €
