        Pomelli a croce simili a DIN 6335

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Resina termoindurente PF 31, colore nero.
Boccola sporgente in acciaio.

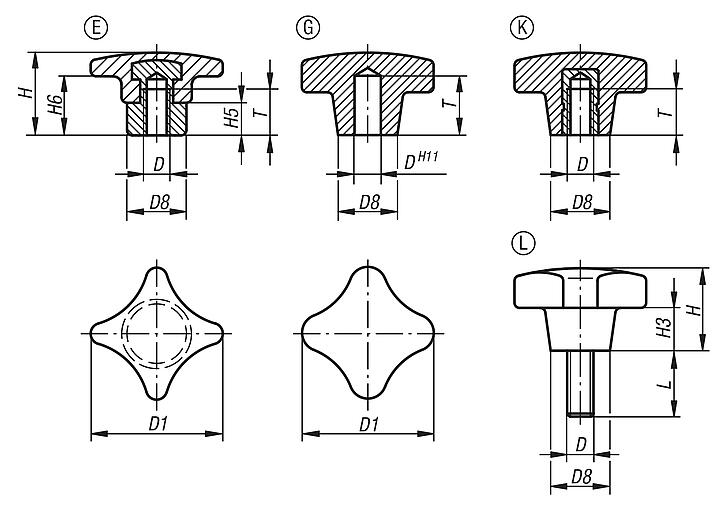

Boccola e/o gambo filettato in acciaio, zincato.Versione:Finitura lucida.Nota disegno:

Forma E: bussola in acciaio sporgente
Forma G: foro cieco
Forma K: bussola filettata
Forma L: filettatura esterna

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06180 Pomelli a croce simili a DIN 6335

218 kB

Disegni (sintesi completa)

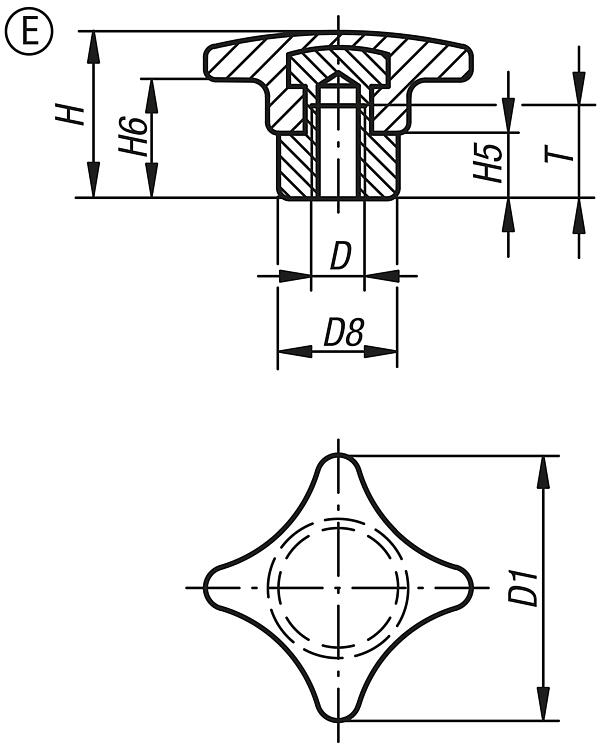

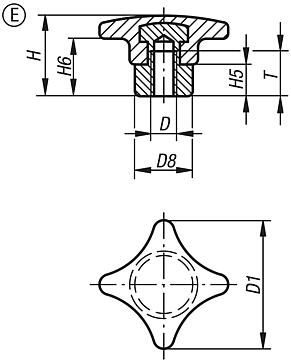

Pomelli a croce simili a DIN 6335, forma E con bussola in acciaio sporgente

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335, forma E con bussola in acciaio sporgente

Selezione/filtro articoli

N. ordine	Forma	D	D1	D8	H	H5	H6	T	Prezzo
06180-306	E	M6	32	12	23	9	12	12	2,37 €
06180-308	E	M8	40	14	26	10	13	15	2,50 €
06180-310	E	M10	50	18	32	12	18	18	3,21 €
06180-312	E	M12	63	20	40	14	23	22	4,58 €
06180-316	E	M16	80	25	50	17	28	28	7,07 €

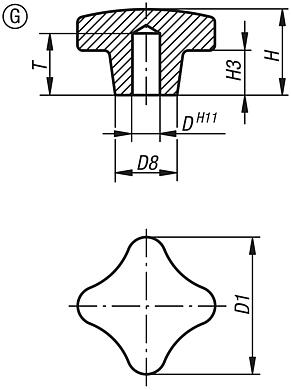

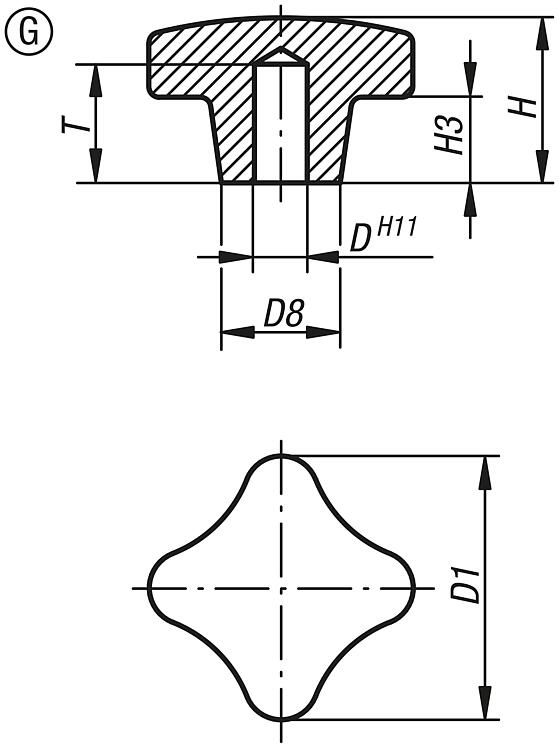

Pomelli a croce simili a DIN 6335, forma G con foro cieco

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335, forma G con foro cieco

Selezione/filtro articoli

N. ordine	Forma	D	D1	D8	H	H3	T	Prezzo
06180-405	G	5	25	12	16	8	12	0,43 €
06180-406	G	6	32	14	20	10	15	0,55 €
06180-408	G	8	40	18	25	13	18	0,93 €
06180-410	G	10	50	22	32	20	21	1,08 €
06180-412	G	12	63	26	40	25	25	1,75 €

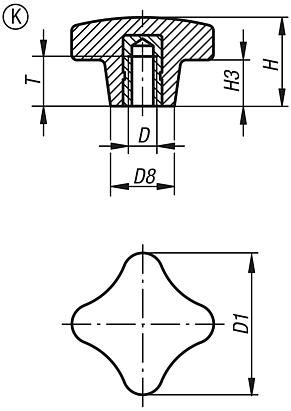

Pomelli a croce simili a DIN 6335, forma K con bussola filettata

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335, forma K con bussola filettata

Selezione/filtro articoli

N. ordine	Forma	D	D1	D8	H	H3	T	Prezzo
06180-205	K	M5	25	12	15	6,5	10,5	0,55 €
06180-206	K	M6	32	14	20	10	16	0,61 €
06180-208	K	M8	40	18	26	15	18	0,89 €
06180-210	K	M10	50	22	33	20	25	1,14 €
06180-212	K	M12	63	26	40	23	27	1,98 €
06180-216	K	M16	80	36	50	30	33	5,37 €

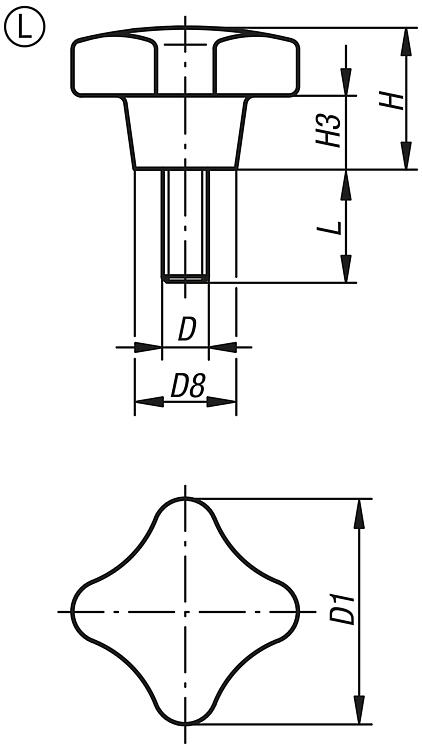

Pomelli a croce simili a DIN 6335, forma L con filettatura esterna

Maggiori informazioni

Disegni

Pomelli a croce simili a DIN 6335, forma L con filettatura esterna

Selezione/filtro articoli

N. ordine	Forma	D	D1	D8	H	H3	L	Prezzo
06180-505X15	L	M5	25	12	15	6,5	15	0,67 €
06180-505X20	L	M5	25	12	15	6,5	20	0,67 €
06180-505X25	L	M5	25	12	15	6,5	25	0,69 €
06180-505X30	L	M5	25	12	15	6,5	30	0,71 €
06180-505X40	L	M5	25	12	16	6,5	40	0,78 €
06180-505X50	L	M5	25	12	16	6,5	50	0,79 €
06180-506X15	L	M6	32	14	20	10	15	0,71 €
06180-506X20	L	M6	32	14	20	10	20	0,72 €
06180-506X25	L	M6	32	14	20	10	25	0,78 €
06180-506X30	L	M6	32	14	20	10	30	0,78 €
06180-506X40	L	M6	32	14	20	10	40	0,84 €
06180-506X50	L	M6	32	14	20	10	50	0,89 €
06180-508X20	L	M8	40	18	26	13	20	0,97 €
06180-508X25	L	M8	40	18	26	13	25	0,98 €
06180-508X30	L	M8	40	18	26	13	30	0,99 €
06180-508X35	L	M8	40	18	26	13	35	1,09 €
06180-508X40	L	M8	40	18	26	13	40	1,12 €
06180-508X45	L	M8	40	18	26	13	45	1,20 €
06180-508X50	L	M8	40	18	26	13	50	1,32 €
06180-510X20	L	M10	50	22	33	20	20	1,30 €
06180-510X25	L	M10	50	22	33	20	25	1,33 €
06180-510X30	L	M10	50	22	33	20	30	1,41 €
06180-510X35	L	M10	50	22	33	20	35	1,46 €
06180-510X40	L	M10	50	22	33	20	40	1,54 €
06180-510X45	L	M10	50	22	33	20	45	1,62 €
06180-510X50	L	M10	50	22	33	20	50	1,71 €
06180-512X20	L	M12	63	27	40	25	20	2,05 €
06180-512X30	L	M12	63	27	40	25	30	2,14 €
06180-512X40	L	M12	63	27	40	25	40	2,24 €
06180-512X50	L	M12	63	27	40	25	50	2,39 €
06180-512X60	L	M12	63	27	40	25	60	2,53 €
