DescrizioneMateriale:Corpo base in acciaio. Attacco rapido in alluminio.Versione:Corpo base temprato e nichelato chimicamente. Attacco rapido con rivestimento duro.Nota:Tenditore per parti piccole con diverse superfici di serraggio per il fissaggio di piccole parti. Ciò significa che è possibile serrare parti piatte e a simmetria rotazionale, nonché parti con foro. Applicazione perfetta per la tecnica di misurazione.
Con forma C i diametri di serraggio sono graduati di 3 mm ciascuno (la prima graduazione è 4 mm).
I tenditori per parti piccole possono essere collegati a tutti i supporti (di base) per morsetto rapido per formare un sistema di cambio rapido. Ciò significa che i tenditori per parti piccole possono essere montati in modo rapido ed efficace su vari supporti per morsetto rapido.Accessori:Piastre d'appoggio 34031. Tavole di posizionamento 34031-05. Supporto di base per morsetto rapido 33227-05. Supporto di base per morsetto rapido 34006. Supporto di base per morsetto rapido 34021. Tavole ortogonali 34031-10. Supporto per morsetto rapido con elemento angolare 33227-10. Supporto per morsetto rapido con elemento angolare girevole 34007. Supporto per morsetto rapido girevole 34007-02.Nota disegno:

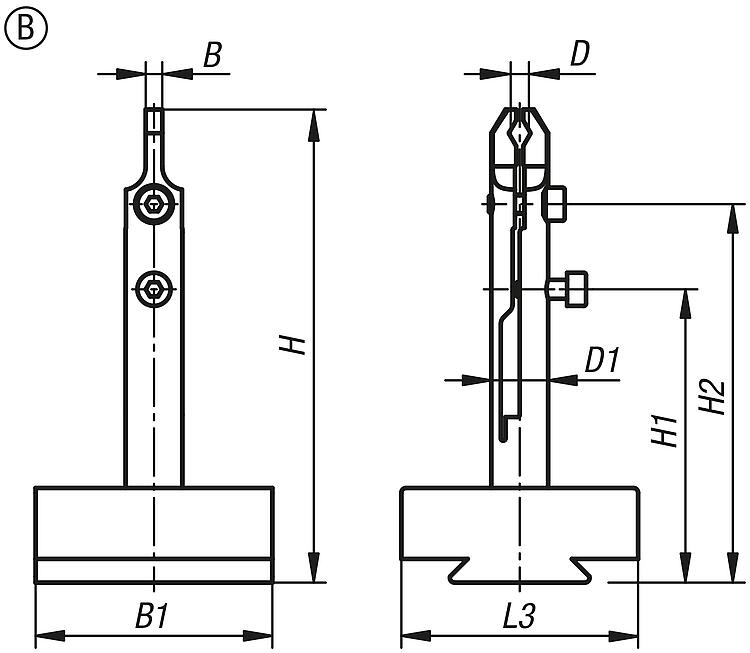

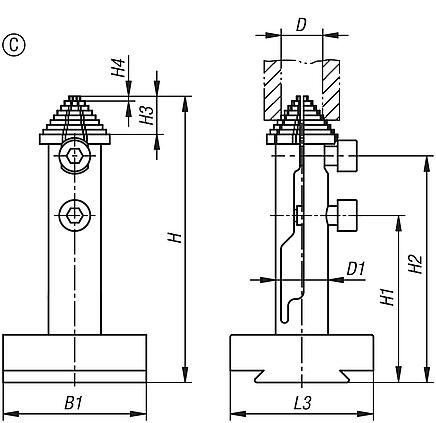

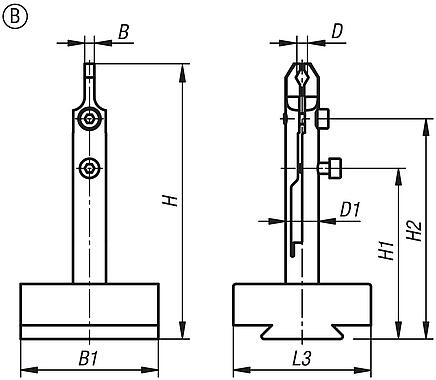

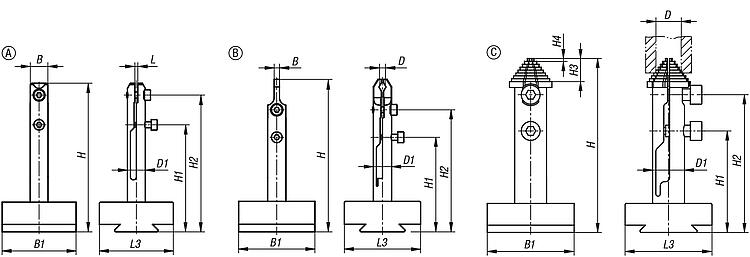

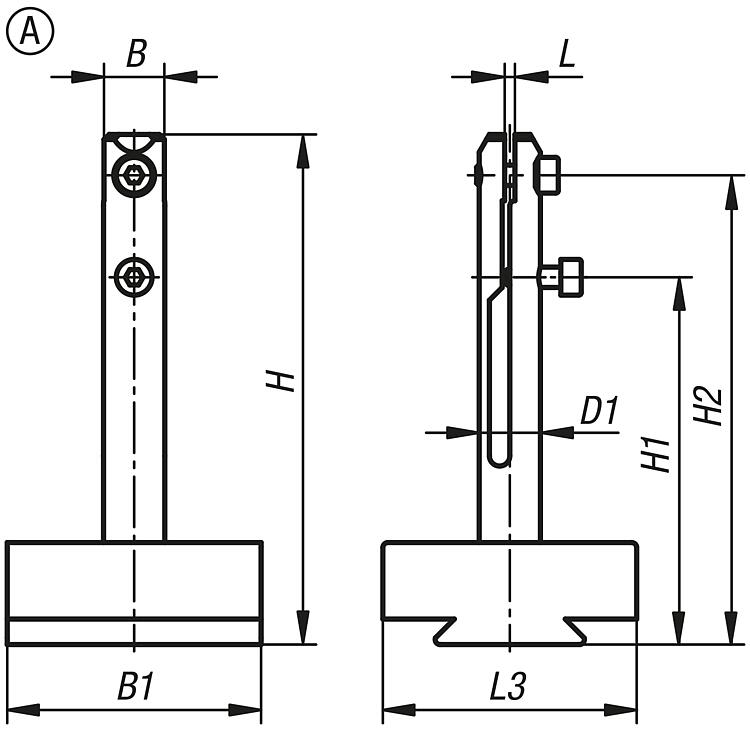

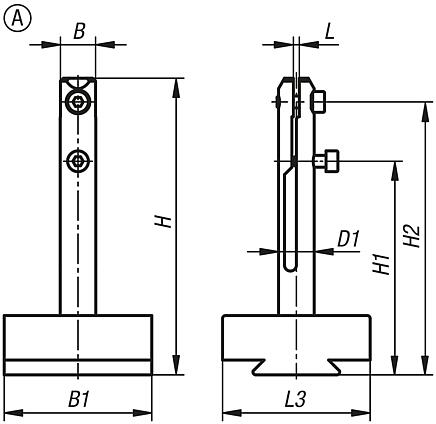

Forma A: liscia Forma B: con prisma Forma C: con bloccaggio interno
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
