23368Upínací sady s centrální maticí |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Ocel.Provedení: Bez povrchové úpravy.Upozornění:Upínací sada s nízkým hmotnostním a setrvačným momentem. Lze snadno spojovat a rozpojovat – žádné zadírání na hřídeli. Perfektní pro bezvůlové spoje. Vynikající soustřednost a neházivost. Vhodné pro použití s drážkovanými a bezdrážkovými hřídeli.
- pro průměry hřídele od 5 do 35 mm
- pro vysoké krouticí momenty
- nepatrný axiální posun při montáži
- samostředicíMontáž:Na hřídeli a náboji nesmí být žádný olej, tuk či nečistoty. Upínací sadu nemažte. Upínací sadu vložte do sedla náboje a nasuňte na hřídel. Matici přitáhněte rukou a momentovým klíčem dotáhněte na předepsaný utahovací moment.Tolerance:Průměr hřídele otvor náboje
provedení A ±0,04 mm.
provedení B ±0,08 mm.
Jakost povrchu Rz ≤ 16 µm.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

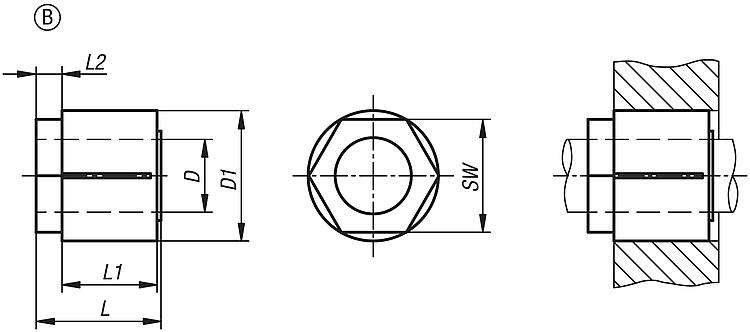

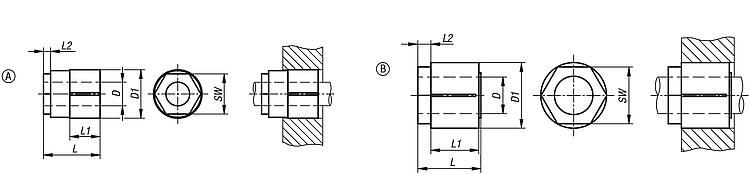

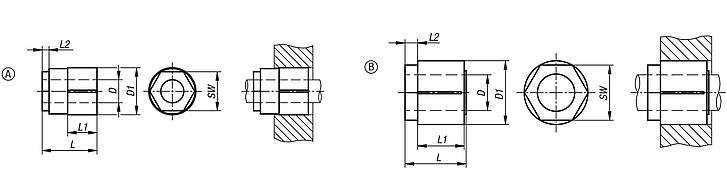

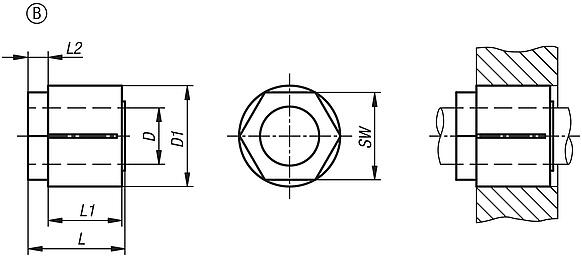

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | D | D1 | L | L1 | L2 | SW | Při utahovacím momentu
MS převoditelný krouticí
moment M Nm | Při utahovacím momentu
MS převoditelná
axiální síla F kN | Plošný tlak
na náboji P
N/mm² | Upínací šrouby
utahovací moment
MS Nm | CAD | Přís. | Cena | Objednat |
|---|
| 23368-0516 | A | 5 | 16 | 19 | 9,5 | 3 | 13 | 10 | 4 | 110 | 18 |  | | 28,59 € | | | 23368-0616 | A | 6 | 16 | 19 | 9,5 | 3 | 13 | 13 | 4,3 | 110 | 18 | | | 28,59 € | | | 23368-0720 | A | 7 | 20 | 22 | 11 | 3 | 16 | 13 | 3,7 | 65 | 20 | | | 29,43 € | | | 23368-0820 | A | 8 | 20 | 22 | 11 | 3 | 16 | 15 | 3,75 | 65 | 20 | | | 29,43 € | | | 23368-0920 | A | 9 | 20 | 22 | 11 | 3 | 16 | 18 | 4 | 65 | 20 | | | 29,43 € | | | 23368-1023 | A | 10 | 23 | 25,5 | 12,5 | 5 | 19 | 23 | 4,6 | 55 | 25 | | | 29,43 € | | | 23368-1123 | A | 11 | 23 | 25,5 | 12,5 | 5 | 19 | 25 | 4,5 | 55 | 25 | | | 33,63 € | | | 23368-1223 | A | 12 | 23 | 25,5 | 12,5 | 5 | 19 | 28 | 4,6 | 55 | 25 | | | 33,63 € | | | 23368-1426 | A | 14 | 26 | 28,5 | 16 | 5 | 22 | 46 | 6,6 | 64 | 50 | | | 33,63 € | | | 23368-1526 | A | 15 | 26 | 28,5 | 16 | 5 | 22 | 49 | 6,59 | 64 | 50 | | | 33,63 € | | | 23368-1626 | A | 16 | 26 | 28,5 | 16 | 5 | 22 | 52 | 6,5 | 64 | 50 | | | 33,63 € | |
|
|
|
