22400Čelní ozubená kola z oceli, modul 6 ozubení frézované, přímé... |
zpět |
|
|
PopisMateriál:Ocel 1.0503 (C45).Provedení: Frézované ozubení, přímé ozubení.
Úhel záběru 20°, bez povrchové úpravy.Upozornění:Až 25 zubů s jednostranným nábojem, od 28 zubů jako kotouč. Čelní ozubená kola mají středicí otvor, popř. jsou předvrtána (to se může lišit v závislosti na technologii výroby). Z tohoto důvodu je rozměr D2 max. uvedený v tabulce maximálním rozměrem otvoru, se kterým jsou čelní ozubená kola dodávána. Toto předvrtání / středicí otvor může zákazník opatřit lícovaným otvorem, lícovaným otvorem s drážkou nebo závitovým otvorem. Alternativně může zákazník použít pouzdra ke zmenšení průměru.Odkaz na výkres:Provedení A: s nábojem
Provedení B: bez náboje StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

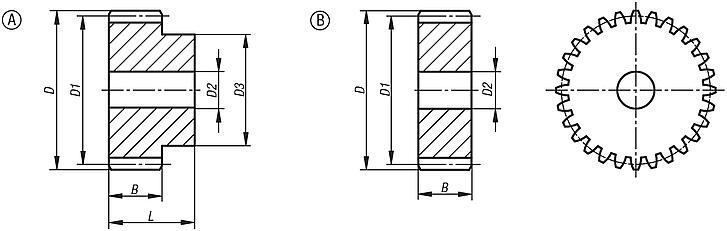

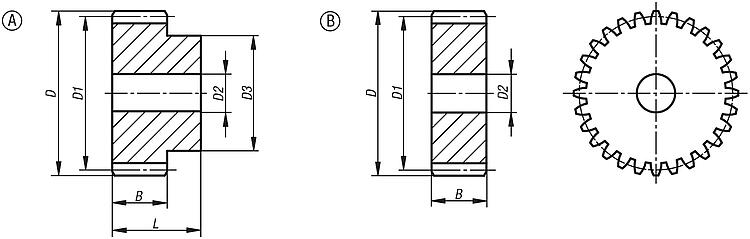

Výkresy (celkový přehled) |

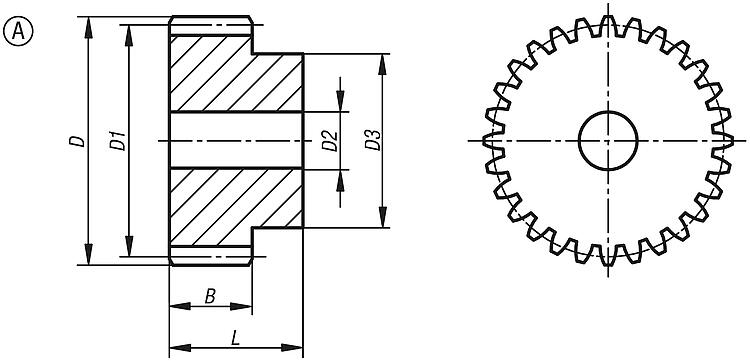

Čelní ozubená kola z oceli, modul 6, ozubení frézované, přímé ozubení, úhel záběru 20°,
provedení A, s nábojem |
více informací |
| Objednací číslo | Provedení | B
| D | D1 | D2
max. | D3 | L | Počet
zubů
| CAD | Přís. | Cena | Objednat |
|---|
| 22400-0160600012 | A | 60 | 84 | 72 | 20 | 54 | 80 | 12 |  | | 60,28 € | | | 22400-0160600013 | A | 60 | 90 | 78 | 20 | 60 | 80 | 13 | | | 79,20 € | | | 22400-0160600015 | A | 60 | 102 | 90 | 20 | 70 | 80 | 15 | | | 89,40 € | | | 22400-0160600016 | A | 60 | 108 | 95 | 20 | 75 | 80 | 16 | | | 97,14 € | | | 22400-0160600018 | A | 60 | 120 | 108 | 20 | 80 | 80 | 18 | | | 104,83 € | | | 22400-0160600020 | A | 60 | 132 | 120 | 20 | 90 | 80 | 20 | | | 97,45 € | | | 22400-0160600024 | A | 60 | 156 | 144 | 25 | 110 | 80 | 24 | | | 123,68 € | | | 22400-0160600025 | A | 60 | 162 | 150 | 25 | 110 | 80 | 25 | | | 145,41 € | |
|

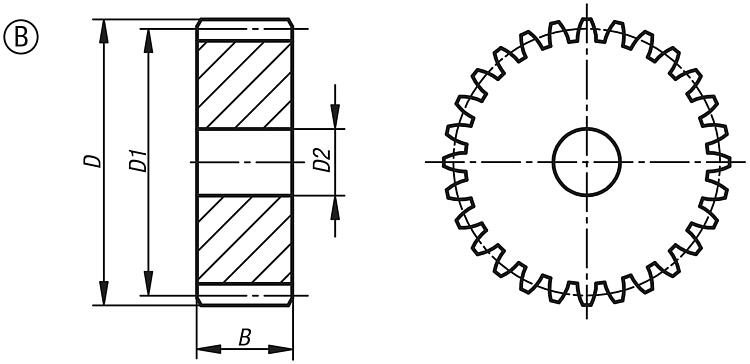

Čelní ozubená kola z oceli, modul 6, ozubení frézované, přímé ozubení, úhel záběru 20°,
provedení B, bez náboje |
více informací |
| Objednací číslo | Provedení | B
| D | D1 | D2
max. | Modul | Počet
zubů
| CAD | Přís. | Cena | Objednat |
|---|
| 22400-0260600028 | B | 60 | 180 | 168 | 25 | 6 | 28 | | | 121,84 € | | | 22400-0260600030 | B | 60 | 192 | 180 | 25 | 6 | 30 | | | 128,41 € | | | 22400-0260600032 | B | 60 | 204 | 192 | 25 | 6 | 32 | | | 144,33 € | | | 22400-0260600035 | B | 60 | 222 | 210 | 25 | 6 | 35 | | | 198,73 € | | | 22400-0260600038 | B | 60 | 240 | 228 | 25 | 6 | 38 | | | 202,80 € | | | 22400-0260600040 | B | 60 | 252 | 240 | 25 | 6 | 40 | | | 207,45 € | |
|
|
