22400Čelní ozubená kola z oceli, modul 2 ozubení frézované, přímé... |
zpět |
|
|
PopisMateriál:Ocel 1.0503 (C45).Provedení: Frézované ozubení, přímé ozubení. Úhel záběru 20°, bez povrchové úpravy.Upozornění:Až 70 zubů s jednostranným nábojem, od 72 zubů jako kotouč.

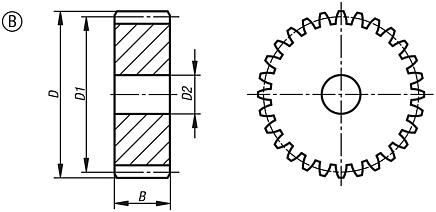

Čelní ozubená kola mají středicí otvor, popř. jsou předvrtána (to se může lišit v závislosti na technologii výroby). Z tohoto důvodu je rozměr D2 max. uvedený v tabulce maximálním rozměrem otvoru, se kterým jsou čelní ozubená kola dodávána. Toto předvrtání / středicí otvor může zákazník opatřit lícovaným otvorem, lícovaným otvorem s drážkou nebo závitovým otvorem. Alternativně může zákazník použít pouzdra ke zmenšení průměru.Odkaz na výkres:Provedení A: s nábojem Provedení B: bez náboje Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Čelní ozubená kola z oceli, modul 2, ozubení frézované, přímé ozubení, úhel záběru 20°, provedení A, s nábojem |
více informací |
Objednací číslo | Provedení | Počet zubů | D | D1 | D2 max. | D3 | B | L | CAD | Přís. | Cena | Objednat |
---|
22400-0120200012 | A | 12 | 28 | 24 | 10 | 18 | 20 | 35 | | | 8,97 € | | 22400-0120200013 | A | 13 | 30 | 26 | 10 | 20 | 20 | 35 | | | 10,42 € | | 22400-0120200014 | A | 14 | 32 | 28 | 10 | 22 | 20 | 35 | | | 11,60 € | | 22400-0120200015 | A | 15 | 34 | 30 | 10 | 24 | 20 | 35 | | | 11,81 € | | 22400-0120200016 | A | 16 | 36 | 32 | 10 | 25 | 20 | 35 | | | 13,03 € | | 22400-0120200017 | A | 17 | 38 | 34 | 10 | 25 | 20 | 35 | | | 14,15 € | | 22400-0120200018 | A | 18 | 40 | 36 | 10 | 25 | 20 | 35 | | | 14,61 € | | 22400-0120200019 | A | 19 | 42 | 38 | 10 | 25 | 20 | 35 | | | 15,54 € | | 22400-0120200020 | A | 20 | 44 | 40 | 10 | 30 | 20 | 35 | | | 15,65 € | | 22400-0120200021 | A | 21 | 46 | 42 | 12 | 30 | 20 | 35 | | | 17,32 € | | 22400-0120200022 | A | 22 | 48 | 44 | 12 | 30 | 20 | 35 | | | 17,46 € | | 22400-0120200023 | A | 23 | 50 | 46 | 12 | 30 | 20 | 35 | | | 18,46 € | | 22400-0120200024 | A | 24 | 52 | 48 | 12 | 35 | 20 | 35 | | | 19,56 € | | 22400-0120200025 | A | 25 | 54 | 50 | 12 | 35 | 20 | 35 | | | 19,86 € | | 22400-0120200026 | A | 26 | 56 | 52 | 12 | 40 | 20 | 35 | | | 19,62 € | | 22400-0120200027 | A | 27 | 58 | 54 | 12 | 40 | 20 | 35 | | | 19,88 € | | 22400-0120200028 | A | 28 | 60 | 56 | 12 | 40 | 20 | 35 | | | 21,49 € | | 22400-0120200029 | A | 29 | 62 | 58 | 14 | 40 | 20 | 35 | | | 21,49 € | | 22400-0120200030 | A | 30 | 64 | 60 | 14 | 40 | 20 | 35 | | | 22,09 € | | 22400-0120200031 | A | 31 | 66 | 62 | 14 | 45 | 20 | 35 | | | 22,09 € | | 22400-0120200032 | A | 32 | 68 | 64 | 14 | 45 | 20 | 35 | | | 24,23 € | | 22400-0120200033 | A | 33 | 70 | 66 | 14 | 45 | 20 | 35 | | | 24,60 € | | 22400-0120200034 | A | 34 | 72 | 68 | 14 | 45 | 20 | 35 | | | 24,84 € | | 22400-0120200035 | A | 35 | 74 | 70 | 14 | 45 | 20 | 35 | | | 27,00 € | | 22400-0120200036 | A | 36 | 76 | 72 | 14 | 45 | 20 | 35 | | | 27,61 € | | 22400-0120200037 | A | 37 | 78 | 74 | 14 | 50 | 20 | 35 | | | 32,42 € | | 22400-0120200038 | A | 38 | 80 | 76 | 14 | 50 | 20 | 35 | | | 32,42 € | | 22400-0120200039 | A | 39 | 82 | 78 | 14 | 50 | 20 | 35 | | | 33,03 € | | 22400-0120200040 | A | 40 | 84 | 80 | 14 | 50 | 20 | 35 | | | 33,81 € | | 22400-0120200041 | A | 41 | 86 | 82 | 20 | 55 | 20 | 35 | | | 35,03 € | | 22400-0120200042 | A | 42 | 88 | 84 | 20 | 55 | 20 | 35 | | | 36,02 € | | 22400-0120200043 | A | 43 | 90 | 86 | 20 | 55 | 20 | 35 | | | 36,65 € | | 22400-0120200044 | A | 44 | 92 | 88 | 20 | 60 | 20 | 35 | | | 38,15 € | | 22400-0120200045 | A | 45 | 94 | 90 | 20 | 60 | 20 | 35 | | | 40,00 € | | 22400-0120200046 | A | 46 | 96 | 92 | 20 | 60 | 20 | 35 | | | 42,60 € | | 22400-0120200047 | A | 47 | 98 | 94 | 20 | 70 | 20 | 35 | | | 40,20 € | | 22400-0120200048 | A | 48 | 100 | 96 | 20 | 70 | 20 | 35 | | | 43,37 € | | 22400-0120200049 | A | 49 | 102 | 98 | 20 | 70 | 20 | 35 | | | 45,53 € | | 22400-0120200050 | A | 50 | 104 | 100 | 20 | 70 | 20 | 35 | | | 47,50 € | | 22400-0120200051 | A | 51 | 106 | 102 | 20 | 70 | 20 | 35 | | | 48,48 € | | 22400-0120200052 | A | 52 | 108 | 104 | 20 | 70 | 20 | 35 | | | 50,42 € | | 22400-0120200053 | A | 53 | 110 | 106 | 20 | 70 | 20 | 35 | | | 52,41 € | | 22400-0120200054 | A | 54 | 112 | 108 | 20 | 70 | 20 | 35 | | | 54,02 € | | 22400-0120200055 | A | 55 | 114 | 110 | 20 | 70 | 20 | 35 | | | 49,94 € | | 22400-0120200056 | A | 56 | 116 | 112 | 20 | 70 | 20 | 35 | | | 54,12 € | | 22400-0120200057 | A | 57 | 118 | 114 | 20 | 70 | 20 | 35 | | | 55,81 € | | 22400-0120200058 | A | 58 | 120 | 116 | 20 | 70 | 20 | 35 | | | 57,67 € | | 22400-0120200059 | A | 59 | 122 | 118 | 20 | 70 | 20 | 35 | | | 59,05 € | | 22400-0120200060 | A | 60 | 124 | 120 | 20 | 70 | 20 | 35 | | | 59,81 € | | 22400-0120200061 | A | 61 | 126 | 122 | 20 | 80 | 20 | 35 | | | 61,31 € | | 22400-0120200062 | A | 62 | 128 | 124 | 20 | 80 | 20 | 35 | | | 64,29 € | | 22400-0120200063 | A | 63 | 130 | 126 | 20 | 80 | 20 | 35 | | | 65,49 € | | 22400-0120200064 | A | 64 | 132 | 128 | 20 | 80 | 20 | 35 | | | 67,47 € | | 22400-0120200065 | A | 65 | 134 | 130 | 20 | 80 | 20 | 35 | | | 70,53 € | | 22400-0120200066 | A | 66 | 136 | 132 | 20 | 80 | 20 | 35 | | | 71,65 € | | 22400-0120200067 | A | 67 | 138 | 134 | 20 | 80 | 20 | 35 | | | 72,30 € | | 22400-0120200068 | A | 68 | 140 | 136 | 20 | 80 | 20 | 35 | | | 72,60 € | | 22400-0120200069 | A | 69 | 142 | 138 | 20 | 80 | 20 | 35 | | | 72,60 € | | 22400-0120200070 | A | 70 | 144 | 140 | 20 | 80 | 20 | 35 | | | 72,67 € | |
|
Čelní ozubená kola z oceli, modul 2, ozubení frézované, přímé ozubení, úhel záběru 20°, provedení B, bez náboje |
více informací |
Objednací číslo | Provedení | Počet zubů | D | D1 | D2 max. | B | CAD | Přís. | Cena | Objednat |
---|
22400-0220200072 | B | 72 | 148 | 144 | 20 | 20 | | | 54,03 € | | 22400-0220200075 | B | 75 | 154 | 150 | 20 | 20 | | | 66,07 € | | 22400-0220200076 | B | 76 | 156 | 152 | 20 | 20 | | | 66,45 € | | 22400-0220200080 | B | 80 | 164 | 160 | 20 | 20 | | | 74,66 € | | 22400-0220200085 | B | 85 | 174 | 170 | 20 | 20 | | | 78,13 € | | 22400-0220200090 | B | 90 | 184 | 180 | 20 | 20 | | | 82,94 € | | 22400-0220200095 | B | 95 | 194 | 190 | 20 | 20 | | | 83,43 € | | 22400-0220200100 | B | 100 | 204 | 200 | 20 | 20 | | | 94,92 € | | 22400-0220200110 | B | 110 | 224 | 220 | 20 | 20 | | | 107,70 € | | 22400-0220200114 | B | 114 | 232 | 228 | 20 | 20 | | | 112,29 € | | 22400-0220200120 | B | 120 | 244 | 240 | 20 | 20 | | | 120,31 € | | 22400-0220200127 | B | 127 | 258 | 254 | 20 | 20 | | | 120,31 € | |
|
|
