        Montážní základové desky

Popis zboží/obrázky produktu

PopisMateriál:Hliníková slitina.Provedení: Eloxované.Upozornění:Hodí se pro 21100, 21102, 21120, 21122, 21150, 21160, 21162 a 21190 v příslušné konstrukční velikosti.Odkaz na výkres:

Všechna zapuštění podle DIN 974-1 (D),
všechny závitové otvory M (D).

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21180 Montážní základové desky

151 kB

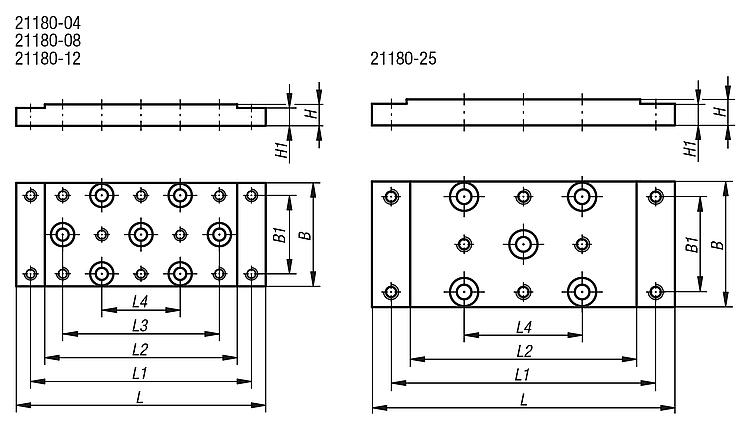

Výkresy

Výběr/filtr zboží

Objednací číslo	B	B1	D	H	H1	L	L1	L2	L3	L4	Cena
21180-04	29	22	3	6	5	70	62	54	44	22	45,54 €
21180-08	46	36	4	8	6	120	108	96	72	36	50,28 €
21180-12	75	60	6	12	10	180	165	150	120	60	64,42 €
21180-25	150	130	10	20	18	290	265	240	-	130	128,06 €
