21132Křížové stoly krátké s ukazatelem polohy |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Kozlík ložiska a sáně z hliníkové slitiny, eloxované.
Vodicí sloupky nerezová ocel, broušená.
Vřeteno nerezová ocel, válcovaný závit.
Vedení kluzné ložisko, bezúdržbové.
Indikátor polohy z plastu.Provedení: Radiální vůle vedení je menší než 0,02 mm. Axiální vůle žádná. Vřeteno samosvorné, dodatečná možnost sevření.Upozornění:Díky téměř bezvůlovému vedení a absolutně bezvůlovému vřetenu není k přestavení zapotřebí žádné povolování a svírání vřetena.
Digitální indikátor polohy s přesností indikace 0,1 mm, čísla vzestupně pří otáčení doprava. Údaj indikátoru polohy lze bez použití nástroje nastavovat otáčením unášecího kroužku. Montážní polohu indikátoru polohy lze zajistit šroubem ve 4 polohách.
Křížový stůl lze na stavebnicovém principu v příslušné konstrukční velikosti jednoduše kombinovat s polohovacími stoly, zvedacími stoly a s dalším příslušenstvím.Odkaz na výkres:Montážní poloha ukazatele polohy:
a) nahoře (standard)
b) vpravo
c) dole
d) vlevo StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

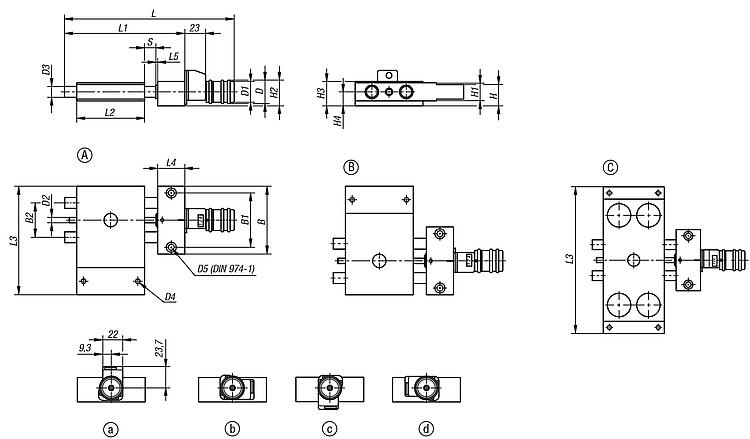

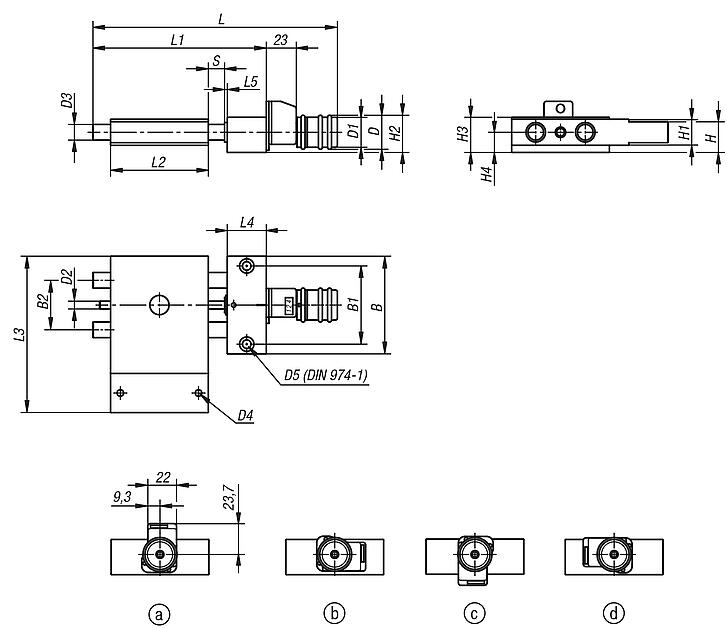

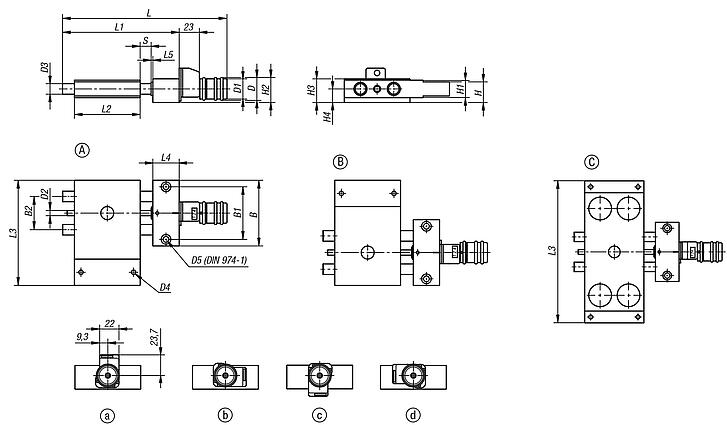

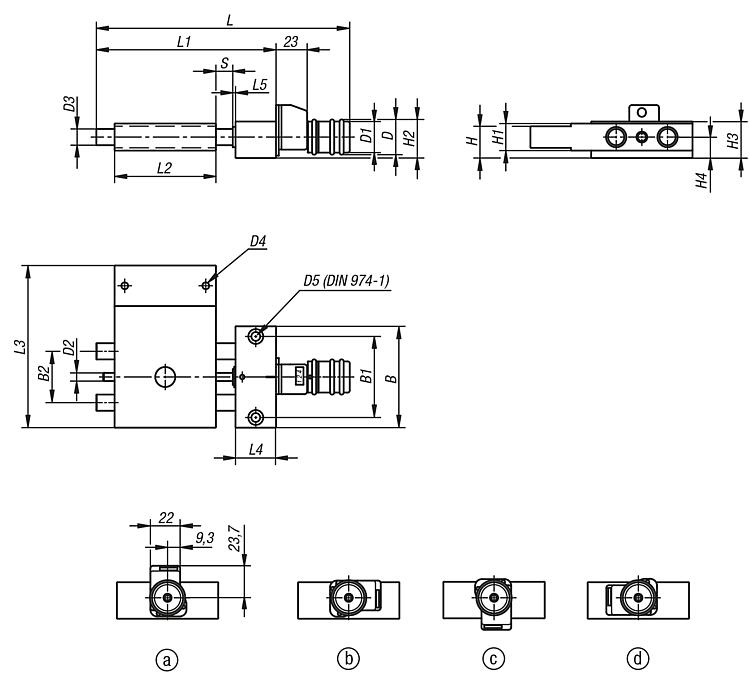

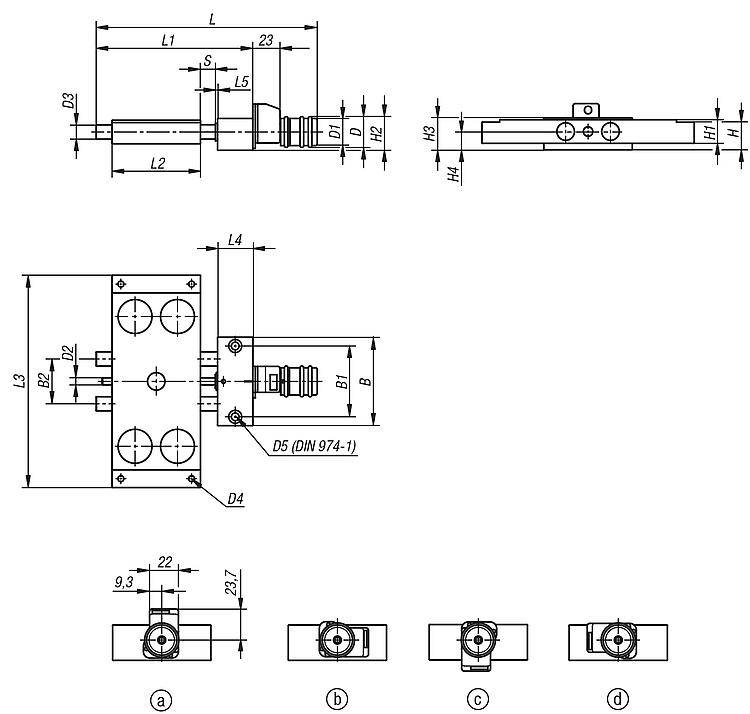

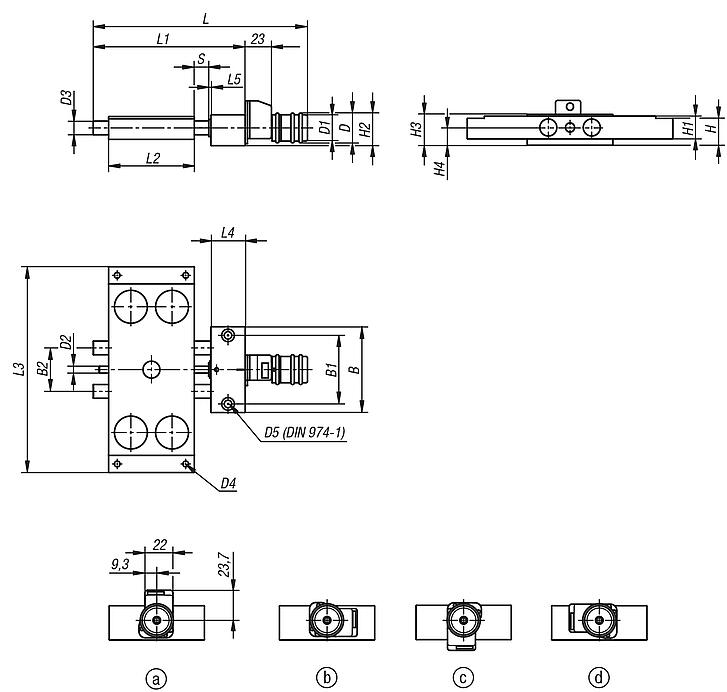

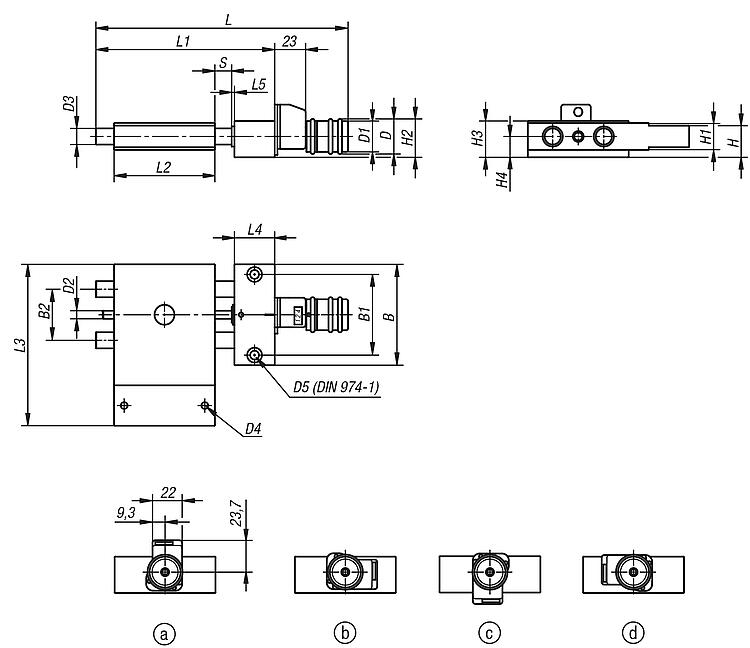

Výkresy (celkový přehled) |
| Objednací číslo | B | B1 | B2 | C
(zdvih)
| D
| D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | L5 | F1
N | F2
N
| F3
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Přís. | Cena | Objednat |
|---|
| 21132-108 | 46 | 36 | 21 | - | 26 | 23 | M6x1 | 8 | M4 | 4 | 18 | 14 | 27 | 23 | 14 | 134,5 | 80 | 46 | 75 | 20 | 2 | 200 | 200 | X = 39 (50) | 1,9 | 0,9 | 1,9 |  | | 398,10 € | | | 21132-112 | 75 | 60 | 38 | - | 26 | 23 | M6x1 | 12 | M6 | 6 | 23,5 | 20 | 29 | 27 | 15,5 | 187,5 | 133 | 75 | 120 | 30 | 2 | 300 | 300 | X = 58 (100) | 5,5 | 3 | 5,5 | | | 521,49 € | |
|
| Objednací číslo | B | B1 | B2 | C
(zdvih)
| D
| D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | L5 | F1
N | F2
N
| F3
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Přís. | Cena | Objednat |
|---|
| 21132-208 | 46 | 36 | 21 | - | 26 | 23 | M6x1 | 8 | M4 | 4 | 18 | 14 | 27 | 23 | 14 | 134,5 | 80 | 46 | 75 | 20 | 2 | 200 | 200 | X = 39 (50) | 1,9 | 0,9 | 1,9 | | | 398,10 € | | | 21132-212 | 75 | 60 | 38 | - | 26 | 23 | M6x1 | 12 | M6 | 6 | 23,5 | 20 | 29 | 27 | 15,5 | 187,5 | 133 | 75 | 120 | 30 | 2 | 300 | 300 | X = 58 (100) | 5,5 | 3 | 5,5 | | | 521,49 € | |
|
| Objednací číslo | B | B1 | B2 | C
(zdvih)
| D
| D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | L5 | F1
N | F2
N
| F3
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Přís. | Cena | Objednat |
|---|
| 21132-308 | 46 | 36 | 21 | - | 26 | 23 | M6x1 | 8 | M4 | 4 | 18 | 14 | 27 | 23 | 14 | 134,5 | 80 | 46 | 120 | 20 | 2 | 200 | 200 | X = 39 (50) | 1,9 | 0,9 | 1,9 | | | 398,10 € | | | 21132-312 | 75 | 60 | 38 | - | 26 | 23 | M6x1 | 12 | M6 | 6 | 23,5 | 20 | 29 | 27 | 15,5 | 187,5 | 133 | 75 | 180 | 30 | 2 | 300 | 300 | X = 58 (100) | 5,5 | 3 | 5,5 | | | 521,49 € | |
|
|
