        Křížové stoly krátké

Popis zboží/obrázky produktu

PopisMateriál:Kozlík ložiska a sáně z hliníkové slitiny, eloxované.
Vodicí sloupky nerezová ocel, broušená.
Vřeteno nerezová ocel, válcovaný závit.
Vedení kluzné ložisko, bezúdržbové.Provedení: Radiální vůle vedení je menší než 0,02 mm. Axiální vůle žádná. Vřeteno samosvorné, dodatečná možnost sevření.Upozornění:Díky téměř bezvůlovému vedení a absolutně bezvůlovému vřetenu není k přestavení zapotřebí žádné povolování a svírání vřetena.
Dělení stupnice činí 5 nebo 10 dílků, 1 dílek odpovídá 0,1 mm dráhy posuvu.
Křížový stůl lze na stavebnicovém principu v příslušné konstrukční velikosti jednoduše kombinovat s polohovacími stoly, zvedacími stoly a s dalším příslušenstvím.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21130 Křížové stoly krátké

367 kB

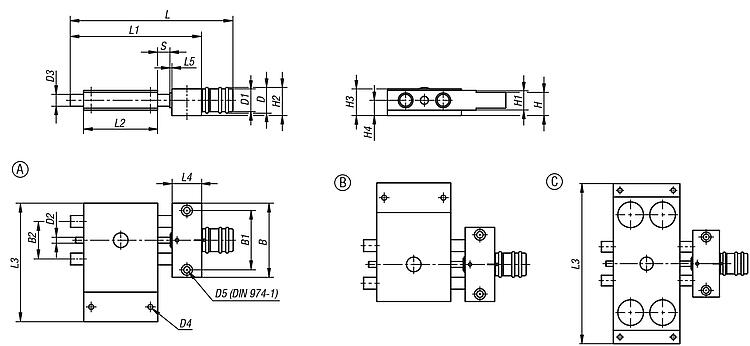

Výkresy (celkový přehled)

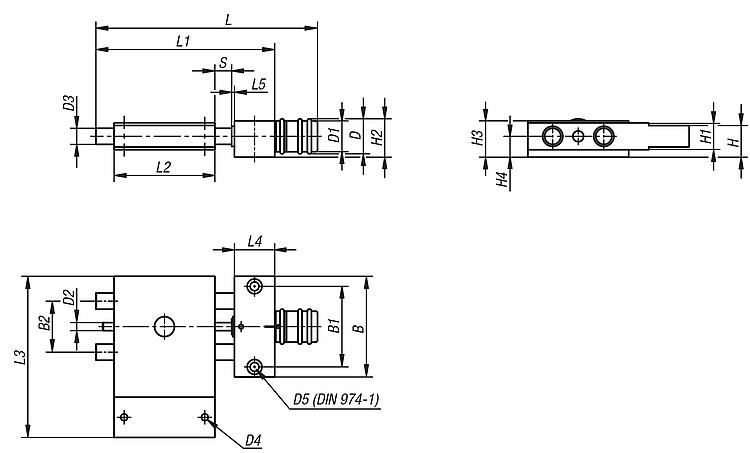

Křížové stoly krátké, provedení A

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	B	B1	B2	C (zdvih)	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	Cena
21130-104	29	22	12	-	13	11,5	M3x0,5	4	M3	3	11	8	14,5	13	8	64,5	50	29	46	10	1,5	70	70	X = 28 (10)	0,25	0,11	0,25	236,46 €
21130-108	46	36	21	-	26	23	M6x1	8	M4	4	18	14	27	23	14	108,5	80	46	75	20	2	200	200	X = 39 (50)	1,9	0,9	1,9	252,76 €
21130-112	75	60	38	-	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	162	133	75	120	30	2	300	300	X = 58 (100)	5,5	3	5,5	378,25 €

Křížové stoly krátké, provedení B

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	B	B1	B2	C (zdvih)	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	Cena
21130-204	29	22	12	-	13	11,5	M3x0,5	4	M3	3	11	8	14,5	13	8	64,5	50	29	46	10	1,5	70	70	X = 28 (10)	0,25	0,11	0,25	236,46 €
21130-208	46	36	21	-	26	23	M6x1	8	M4	4	18	14	27	23	14	108,5	80	46	75	20	2	200	200	X = 39 (50)	1,9	0,9	1,9	252,76 €
21130-212	75	60	38	-	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	162	133	75	120	30	2	300	300	X = 58 (100)	5,5	3	5,5	378,25 €

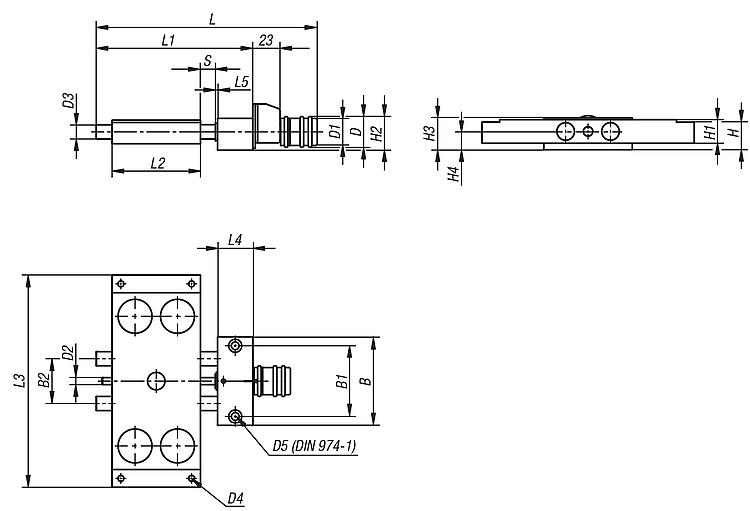

Křížové stoly krátké, provedení C

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	B	B1	B2	C (zdvih)	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	Cena
21130-304	29	22	12	-	13	11,5	M3x0,5	4	M3	3	11	8	14,5	13	8	64,5	50	29	70	10	1,5	70	70	X = 28 (10)	0,25	0,11	0,25	236,46 €
21130-308	46	36	21	-	26	23	M6x1	8	M4	4	18	14	27	23	14	108,5	80	46	120	20	2	200	200	X = 39 (50)	1,9	0,9	1,9	252,76 €
21130-312	75	60	38	-	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	162	133	75	180	30	2	300	300	X = 58 (100)	5,5	3	5,5	378,25 €
