        Křížové stoly krátké s elektronickým ukazatelem polohy

Popis zboží/obrázky produktu

PopisMateriál:Kozlík ložiska a sáně z hliníkové slitiny, eloxované.
Vodicí sloupky nerezová ocel, broušená.
Vřeteno nerezová ocel, válcovaný závit.
Vedení kluzné ložisko, bezúdržbové.
Indikátor polohy z plastu.Provedení: Radiální vůle vedení je menší než 0,02 mm. Axiální vůle žádná. Vřeteno samosvorné, dodatečná možnost sevření.Upozornění:Díky vedení téměř bez vůle a vřetenu absolutně bez vůle není k přestavení zapotřebí žádné povolování a upínání vřetena.
Elektronický ukazatel polohy s přesností údajů 0,01 mm a velkým LCD displejem. Reset, nastavení kótovacího řetězce a offsetu lze provádět prostřednictvím klávesnice.
Životnost baterie je 2 roky. Výměna baterie je rychlá a jednoduchá.
Montážní polohu ukazatele polohy lze pomocí šroubu zafixovat ve 4 polohách.
Křížový stůl lze v příslušné konstrukční velikosti jednoduše kombinovat na stavebnicovém principu s polohovacími stoly, zvedacími stoly a s dalším příslušenstvím.Odkaz na výkres:

Montážní poloha ukazatele polohy:
a) nahoře (standard)
b) vpravo
c) dole
d) vlevo

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21133 Křížové stoly krátké s elektronickým ukazatelem polohy

332 kB

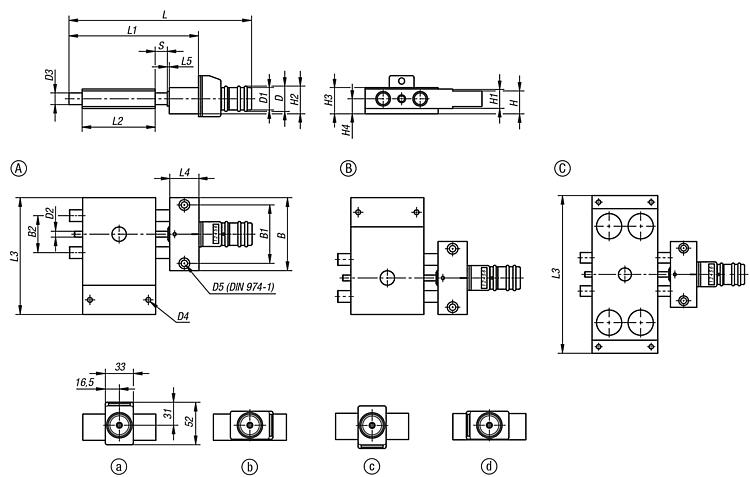

Výkresy (celkový přehled)

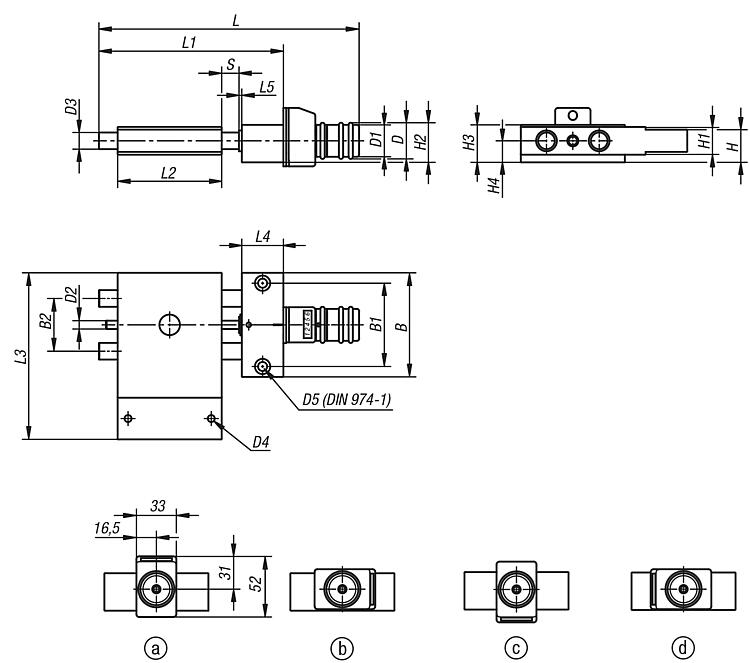

Křížové stoly krátké s elektronickým ukazatelem polohy, provedení A

více informací

Výkresy

Křížové stoly krátké s elektronickým ukazatelem polohy, provedení A

Výběr/filtr zboží

Objednací číslo	B	B1	B2	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	Zdvih S	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	CAD	Přís.	Cena	Objednat
21133-108	46	36	21	26	23	M6x1	8	M4	4	18	14	27	23	14	139	80	46	75	20	2	14	200	200	X = 39 (50)	1,9	0,9	1,9			575,02 €
21133-112	75	60	38	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	192	133	75	120	30	2	25	300	300	X = 58 (100)	5,5	3	5,5			701,39 €

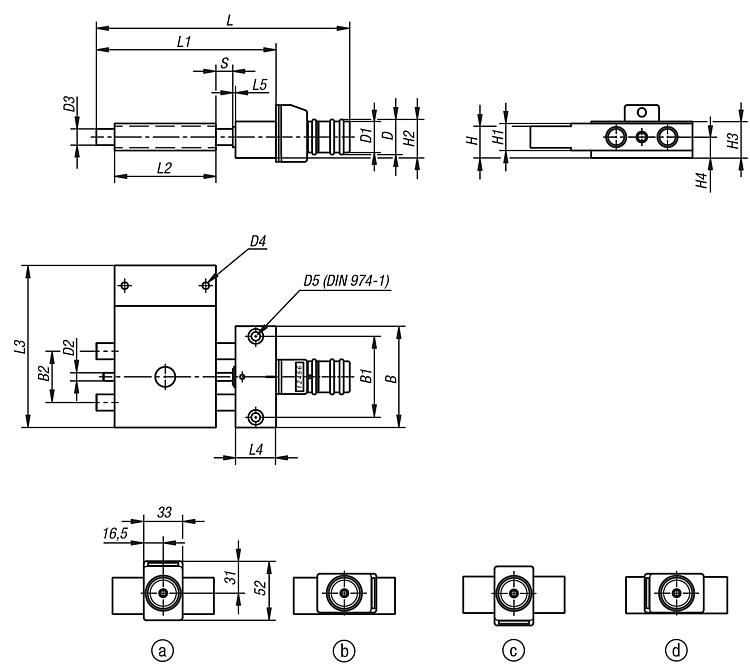

Křížové stoly krátké s elektronickým ukazatelem polohy, provedení B

více informací

Výkresy

Křížové stoly krátké s elektronickým ukazatelem polohy, provedení B

Výběr/filtr zboží

Objednací číslo	B	B1	B2	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	Zdvih S	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	CAD	Přís.	Cena	Objednat
21133-208	46	36	21	26	23	M6x1	8	M4	4	18	14	27	23	14	139	80	46	75	20	2	14	200	200	X = 39 (50)	1,9	0,9	1,9			575,02 €
21133-212	75	60	38	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	192	133	75	120	30	2	25	300	300	X = 58 (100)	5,5	3	5,5			701,39 €

Křížové stoly krátké s elektronickým ukazatelem polohy, provedení C

více informací

Výkresy

Křížové stoly krátké s elektronickým ukazatelem polohy, provedení C

Výběr/filtr zboží

Objednací číslo	B	B1	B2	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	Zdvih S	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	CAD	Přís.	Cena	Objednat
21133-308	46	36	21	26	23	M6x1	8	M4	4	18	14	27	23	14	139	80	46	120	20	2	14	200	200	X = 39 (50)	1,9	0,9	1,9			575,02 €
21133-312	75	60	38	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	192	133	75	180	30	2	25	300	300	X = 58 (100)	5,5	3	5,5			701,39 €
