Magnety kruhové s vnitřním závitem (válcové upínače) z NdFeB

zpět

Produkty
- Přehled výrobků
  - Pružný systém normalizovaných dílů
    - Magnety
      - Magnety kruhové s vnitřním závitem (válcové upínače) z NdFeB

Popis zboží/obrázky produktu

PopisMateriál:Pouzdro z oceli.
Magnetické jádro NdFeB.Provedení: Pouzdro pozinkované.Upozornění:Stíněný systém. Válcové upínače se používají pro montáž do oceli a železa.
Tento požadavek se často vyskytuje v investiční výstavbě a ve strojírenství.
Lze použít i jako magnety se slepým otvorem.

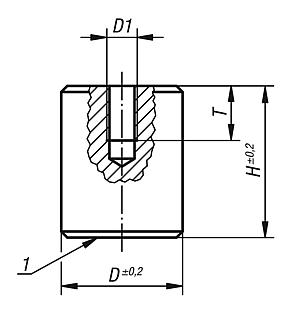

Velikost D 50: systém se 4 magnety, každý s Ø 18 mm.Teplotní rozsah:max. 80 °C.Odkaz na výkres:

1) přítlačná plocha

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 09068 Magnety kruhové s vnitřním závitem (válcové upínače) z NdFeB

173 kB

Technické údaje přidržovacích a surových magnetů

163 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	D	D1	H	T	Zkracovatelné o (mm)	Přídržná síla N	Cena
09068-01	8	M3	12	5	3	12	4,20 €
09068-02	10	M4	16	7	7	24	4,96 €
09068-03	13	M4	18	7	3	60	5,68 €
09068-04	16	M4	20	7	6	90	5,82 €
09068-05	20	M5	25	9	9	135	10,06 €
09068-06	25	M6	30	9	10	190	21,44 €
09068-07	35	M8	40	13	10	300	37,12 €
09068-08	50	M12	50	13	13	550	74,65 €
