09067-10Magnety kruhové (válcové upínače) z NdFeB |
zpět |
|
|
PopisMateriál:Pouzdro z mosazi.
Magnetické jádro NdFeB (neodym).Provedení: Pouzdro, hladké.Upozornění:Hladké provedení, stíněný systém. Válcové upínače Neodym nesmějí být v žádném případě zalisovány do železa, protože se přitom v důsledku magnetického zkratu snižuje adhezní síla.
Průměr "D" broušený s tolerancí zalícování h6.

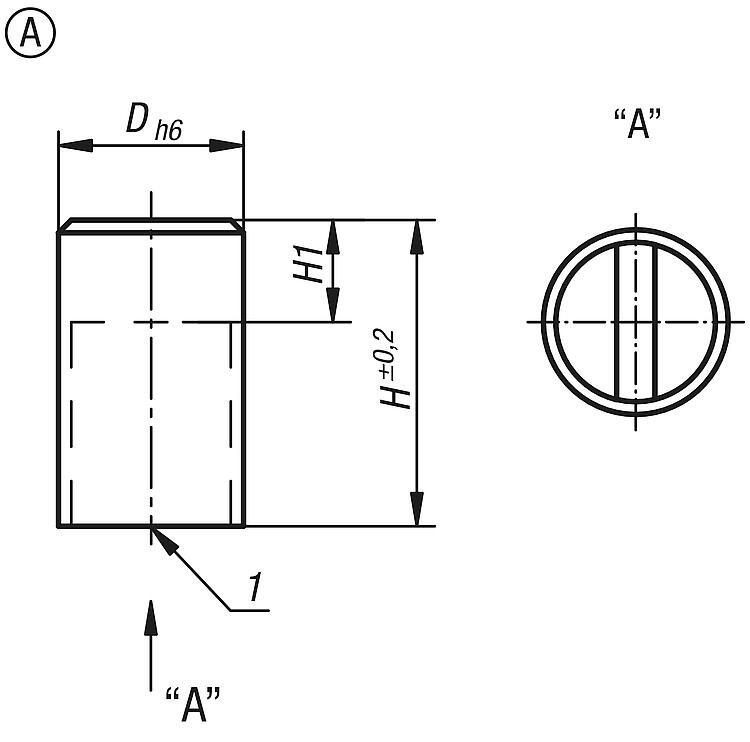

Válcové magnety, provedení A lze bez snížení přídržné síly zkrátit o míru "H1".Teplotní rozsah:max. 80 °C.Montáž:Magnety lze montovat pomocí zalisování, zašroubování nebo vlepení.Odkaz na výkres:Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

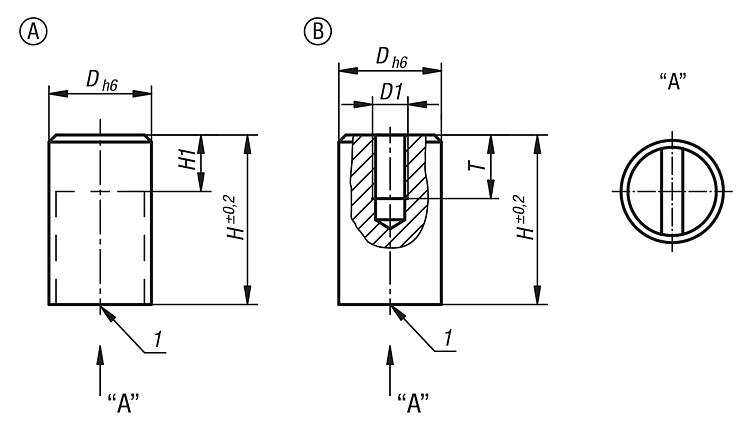

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | D
| H | H1 | Přídržná
síla
N | Odstup
od železného
ostění/mm | CAD | Přís. | Cena | Objednat |
|---|
| 09067-10-106 | A | 6 | 20 | 10 | 10 | 1,5 |  | | 3,57 € | | | 09067-10-108 | A | 8 | 20 | 10 | 25 | 1,5 | | | 3,88 € | | | 09067-10-110 | A | 10 | 20 | 8 | 45 | 2 | | | 4,47 € | | | 09067-10-113 | A | 13 | 20 | 6 | 70 | 2,5 | | | 5,45 € | | | 09067-10-116 | A | 16 | 20 | 2 | 150 | 3 | | | 6,99 € | | | 09067-10-120 | A | 20 | 25 | 5 | 280 | 4 | | | 9,18 € | | | 09067-10-125 | A | 25 | 35 | 7 | 450 | 5 | | | 18,33 € | | | 09067-10-132 | A | 32 | 40 | 4,5 | 700 | 6 | | | 31,90 € | |
|

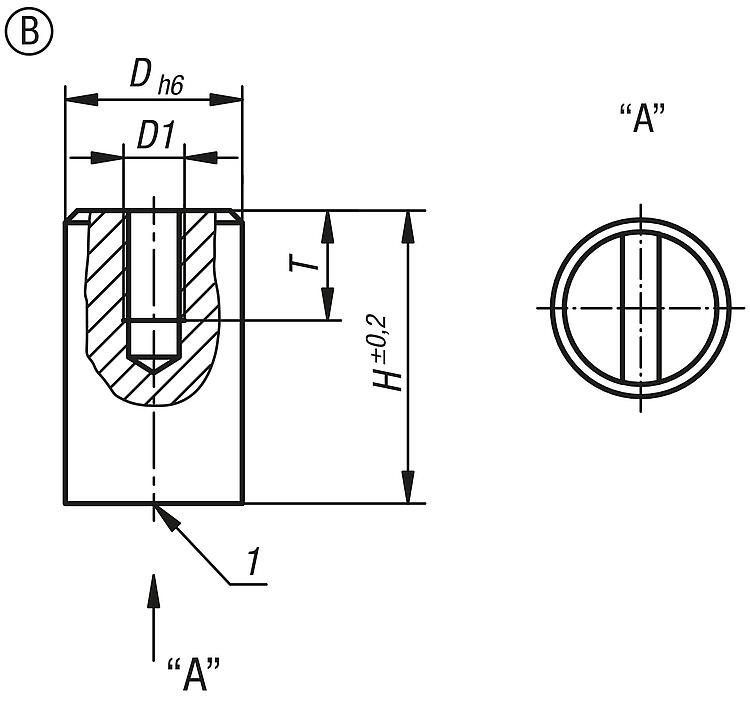

| Objednací číslo | Provedení | D
| D1 | H | T | Přídržná
síla
N | Odstup
od železného
ostění/mm | CAD | Přís. | Cena | Objednat |
|---|
| 09067-10-206 | B | 6 | M3 | 20 | 5 | 10 | 1,5 | | | 4,43 € | | | 09067-10-208 | B | 8 | M3 | 20 | 5 | 25 | 1,5 | | | 4,76 € | | | 09067-10-210 | B | 10 | M4 | 20 | 7 | 45 | 2 | | | 5,45 € | | | 09067-10-213 | B | 13 | M4 | 20 | 7 | 70 | 2,5 | | | 6,39 € | | | 09067-10-216 | B | 16 | M4 | 25 | 8 | 150 | 3 | | | 7,95 € | | | 09067-10-220 | B | 20 | M6 | 25 | 6 | 280 | 4 | | | 10,22 € | | | 09067-10-225 | B | 25 | M6 | 35 | 8 | 450 | 5 | | | 19,35 € | | | 09067-10-232 | B | 32 | M6 | 40 | 6 | 700 | 6 | | | 32,94 € | |
|
|
