钢制伸缩滑轨,用于侧方安装,全部伸出,负载能力最大 68 kg
21334-54

钢制伸缩滑轨,用于侧方安装,全部伸出,负载能力最大 68 kg

返回

商品描述/产品说明

产品说明材料:钢制轨道。
钢制球轴承保持架。
钢制滚珠。
规格:镀锌轨道。
球轴承保持架镀锌。
经硬化处理的滚珠。
订购须知:成对出售。提示:伸缩滑轨全部伸出时,行程与安装长度大概一致,确保操作更加舒适、灵活。
通过回拉阻尼,伸缩滑轨在闭合时先缓冲运行,再自行进入末端位置。
指定的负载能力以 450 mm 轨道距离确定,为 50,000 周期时的最大值。

不适合水平安装。

固定螺栓的头部高度不可超过 2.5 mm,否则可能导致与其他轨道部分发生碰撞。
温度范围:10 °C - 40 °C.图纸提示:
1) 21334-54-0300 无安装孔。
2) 21334-54-0350 无安装孔。
3) 21334-54-0400 无安装孔。
下载此处为收集信息的 PDF:

查找 CAD 数据?请直接在产品列表中查找。
 Datasheet 21334-54 钢制伸缩滑轨,用于侧方安装,全部伸出,负载能力最大 68 kg 186 kB

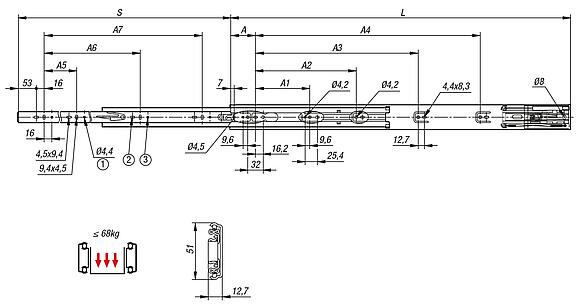

图纸

钢制伸缩滑轨,用于侧方安装,全部伸出,负载能力最大 68 kg

商品概述(精简)

商品选择/筛选
订货号A

A1A2A3A4A5A6A7BFp=
每对负载能力
50,000 zy。
H行程
S
L安装产品类型包装形式CAD配件价格订购
21334-54-0300DZ3932-0030EC35-96--174--12,73551275300侧面装配标准型1 件 = 1 对 根据要求
21334-54-0350DZ3932-0035EC35128---128224-12,73551350350侧面装配标准型1 件 = 1 对 根据要求
21334-54-0400DZ3932-0040EC35128192--160288-12,75051400400侧面装配标准型1 件 = 1 对 根据要求
21334-54-0450DZ3932-0045EC35128256--160320-12,75051450450侧面装配标准型1 件 = 1 对 根据要求
21334-54-0500DZ3932-0050EC35128224288-192384-12,76051500500侧面装配标准型1 件 = 1 对 根据要求
21334-54-0550DZ3932-0055EC35128224352-224416-12,76051550550侧面装配标准型1 件 = 1 对 根据要求
21334-54-0600DZ3932-0060EC35128224352-256480-12,76851600600侧面装配标准型1 件 = 1 对 根据要求
21334-54-0650DZ3932-0065EC35128224352448256512-12,76851650650侧面装配标准型1 件 = 1 对 根据要求
21334-54-0700DZ3932-0070EC3512822435248025644857612,76851700700侧面装配标准型1 件 = 1 对 根据要求
