侧方压紧夹具
 04579

侧方压紧夹具

 返回

商品描述/产品说明

 查看/筛选所有商品
产品说明材料：主体调质钢。
调质钢夹紧杆。
规格：基板经氧化处理。
夹紧面经打磨处理。
B 型锁紧手柄经黑色氧化处理。
C 型锁紧手柄镀镍。提示：拧紧调节螺栓，避免侧面夹钳在夹紧过程中向后滑动。（A 型）

通过松开埋头螺栓，
锁紧手柄可以在水平和垂直方向上以 90° 为单位进行调整，以便于用户使用。

通过 C 型锁紧手柄上的集成表面，工件可以以恒定的夹持力夹紧。优点：- 高夹持力
- 经打磨处理的夹紧面
- 防止工件提升的下拉力图纸提示：
1) 调节螺栓
2) 圆头螺栓
3) 埋头螺栓
4) 位置松动
5) 预紧行程
6 )起始位置夹紧
7) 位置夹紧
特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 04579 侧方压紧夹具 434 kB

图片（总概述）

侧方压紧夹具
侧方压紧夹具

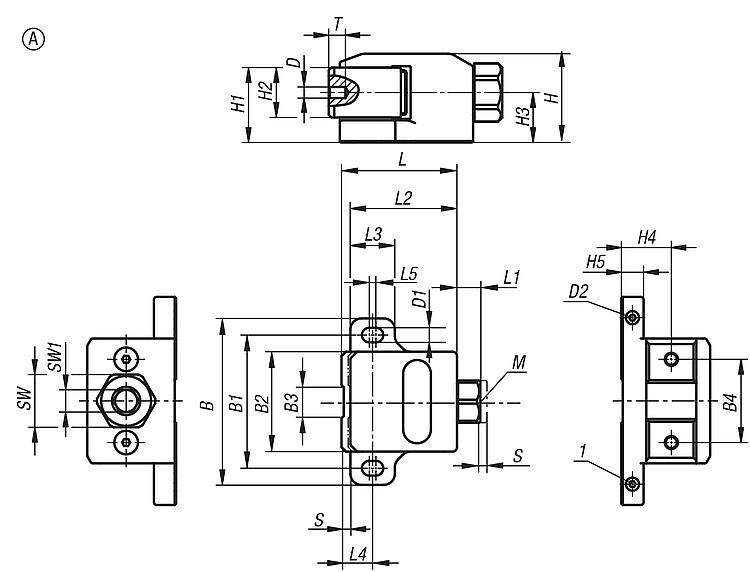

侧方压紧夹具，A 型

 更多信息

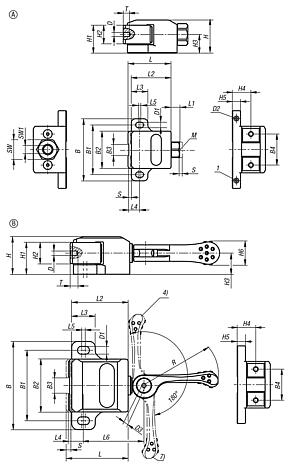

图纸
侧方压紧夹具，A 型

商品选择/筛选
订货号类型BB1B2B3B4D

D1D2HH1H2H3H4H5CAD配件价格订购
04579-1400A10080602040M58,6M5x8403322222210 根据要求
04579-0900A7560451530M46,6M4x632271818188 根据要求
订货号类型LL1L2L3L4L5SWSW1T行程
S		夹紧力
kN		锁紧扭矩
max. Nm
CAD配件价格订购
04579-1400A691363261942410841450 根据要求
04579-0900A5210482014319863925 根据要求

侧方压紧夹具，B 型

 更多信息

图纸
侧方压紧夹具，B 型

商品选择/筛选
订货号类型BB1B2B3B4D

D1D3HH1H2H3H4H5H6CAD配件价格订购
04579-03001B10080602040M58,6M5x640332222221024 根据要求
04579-02001B7560451530M46,6M4x53227181818819 根据要求
订货号类型LL2L3L4L5L6RT行程
S		夹紧力
kN		把手施力
FH
N		CAD配件价格订购
04579-03001B676326174678082,23200 根据要求
04579-02001B51482013351,56361,62150 根据要求

侧方压紧夹具，C 型

 更多信息

图纸
侧方压紧夹具，C 型

商品选择/筛选
订货号类型BB1B2B3B4D

D1D3HH1H2H3H4H5H6CAD配件价格订购
04579-01202C10080602040M58,6M5x640332222221018 根据要求
04579-00602C7560451530M46,6M4x53227181818814 根据要求
订货号类型LL2L3L4L5L6RT行程
S		S1=
预紧行程 		夹紧力
kN		把手施力
FH
N		CAD配件价格订购
04579-01202C676326174678080,40,81,250 根据要求
04579-00602C51482013351,56360,30,80,640 根据要求
