商品描述/产品说明

产品说明材料:外壳和凸轮材质为工具钢。
把手,调质钢。
热固塑料材质的手柄球 PF 31。
规格:外壳和凸轮经硬化和黑色氧化处理。
把手,经黑色氧化处理。
黑色手柄球。
提示:* 最大工件厚度请参见夹紧螺栓 04400(尺寸 C)。
** 允许的手柄施力。
附件:标准手柄 06355。
有扭矩限制的手柄 06357。
特点:
RoHS
下载此处为收集信息的 PDF:

查找 CAD 数据?请直接在产品列表中查找。
 Datasheet 04400 拉紧夹具 229 kB
 拉紧夹具使用说明 479 kB

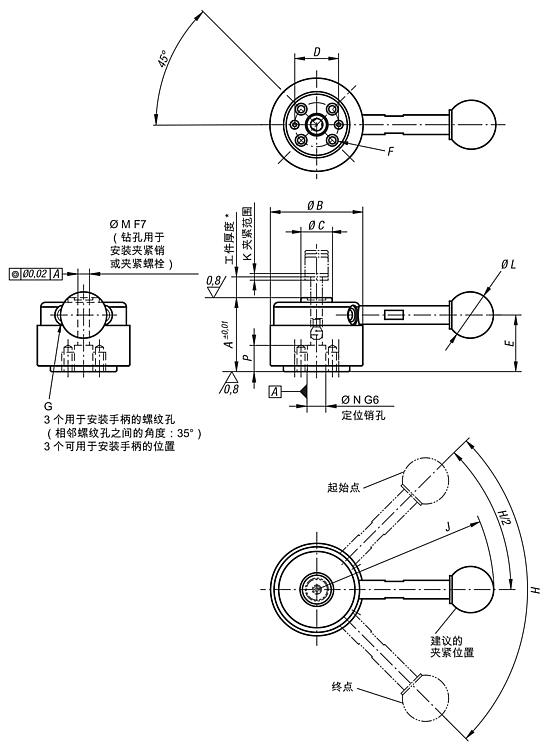

图纸

拉紧夹具

商品选择/筛选

订货号类型 1ABCD

EFGHJKLMNP夹紧力
N
推荐工件
厚度公差
把手施力
FH
N
夹持力
N
CAD配件价格订购
04400-324000不带把手324013,51824,5M4x8M590°-1,5-5810900±0,3*150**2000  根据要求
04400-324001带把手324013,51824,5M4x8M590°76,51,5205810900±0,3*150**2000  根据要求
04400-405000不带把手4050182530,7M6x9M6110°-2-812132500±0,5*200**5500  根据要求
04400-405001带把手4050182530,7M6x9M6110°111,5225812132500±0,5*200**5500  根据要求
