产品说明材料：调制钢。规格：夹紧元件经过硬化处理、黑色氧化处理和打磨处理。提示：气动拉力夹具用于夹紧工件和夹具。
夹紧销与工件或夹具拧紧在一起。

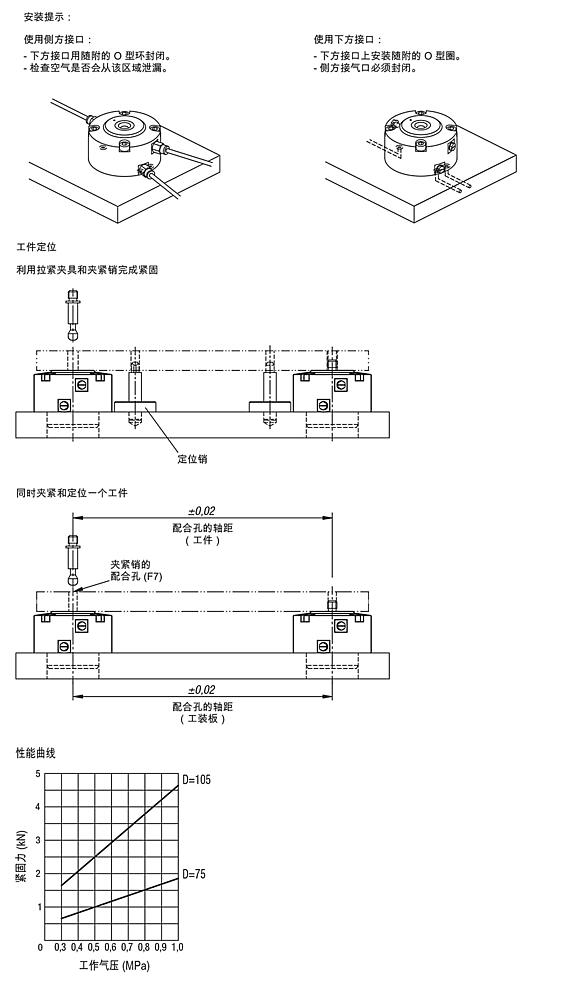

夹紧过程：
在接口“开启”上充入压缩空气，夹紧元件打开。
在接口“闭合”上充入压缩空气，夹紧元件闭合（夹紧过程）。
第 3 个接口 (D5) 用于吹净或清洁支撑面。另外可进行查验，工件是否贴合在支撑面上。此外在打开过程后，有助于从夹紧元件上抬起工件。
此系统也可用作零点夹持系统。
夹持力为 0.5 MPa。附件：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

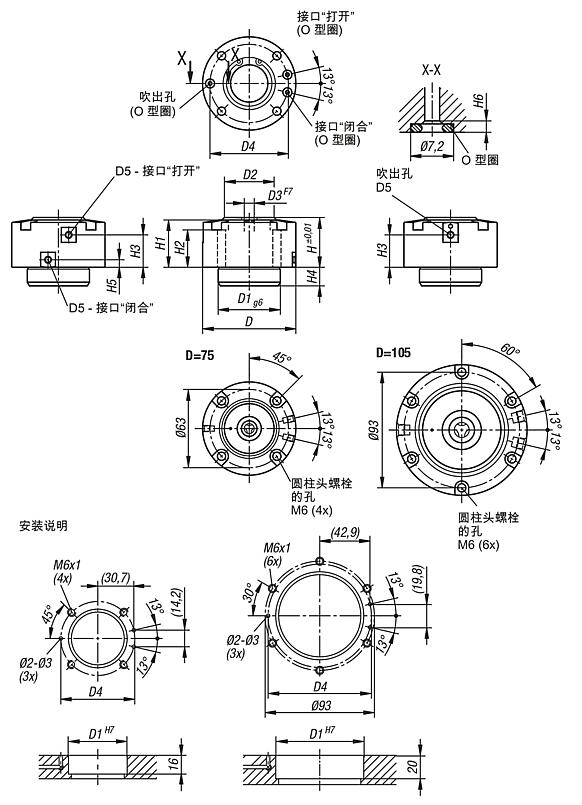

| 订货号 | D
| D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | H5 | H6 | 夹紧力
kN | 工作压力
MPa | CAD | 配件 | 价格 | 订购 |
|---|
| 04403-40075 | 75 | 50 | 40 | 8 | 63 | M5 | 40 | 38 | 30 | 26 | 15 | 6 | 1,9 | 1 | 0,3 - 1,0 |  | | 根据要求 | | | 04403-50105 | 105 | 75 | 63 | 12 | 88 | G 1/8 | 50 | 47 | 35 | 31 | 19 | 10 | 1,9 | 2,5 | 0,3 - 1,0 | | | 根据要求 | |
|
|
