        不锈钢凸轮手柄，带内螺纹和外螺纹，压力垫圈和不锈钢双头螺栓

商品描述/产品说明

产品说明材料：

不锈钢把手 1.4308。
硬化不锈钢压力垫圈 1.4034。
轴销，不锈钢螺柱 1.4305。

规格：把手经电解抛光或喷砂处理。
压力垫圈，轴销和螺柱为亮色。提示：压力垫圈的夹紧表面在供货时稍微进行过脂润滑。
润滑脂符合 FDA 标准，因此适用于食品工业和制药行业。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04232 不锈钢凸轮手柄，带内螺纹和外螺纹，压力垫圈和不锈钢双头螺栓

206 kB

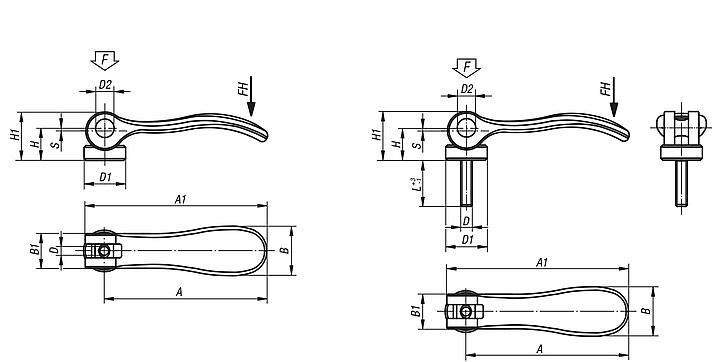

图片（总概述）

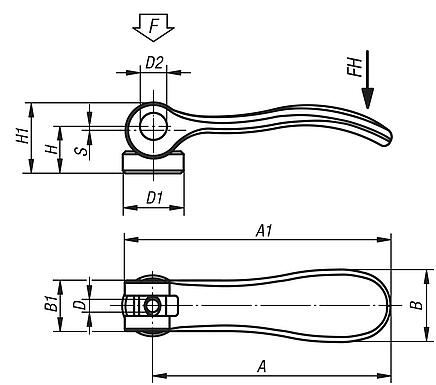

不锈钢凸轮手柄，带内螺纹，不锈钢压力垫圈

更多信息

图纸

商品选择/筛选

订货号	主体表面	D	D1	D2	B	B1	H	H1	A	A1	行程 S	夹紧力 F kN	把手施力 FH N	价格
04232-7541003	电解抛光	M3	12	6	13,8	11,5	9	13,5	22	27,5	1	0,5	50	根据要求
04232-8541003	电解抛光	M3	12	6	14,4	11,5	9	13,5	28	33,5	1	0,6	45	根据要求
04232-9541003	电解抛光	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	根据要求
04232-7541004	电解抛光	M4	12	6	13,8	11,5	9	13,5	22	27,5	1	0,5	50	根据要求
04232-8541004	电解抛光	M4	12	6	14,4	11,5	9	13,5	28	33,5	1	0,6	45	根据要求
04232-9541004	电解抛光	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	根据要求
04232-0541004	电解抛光	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	根据要求
04232-0541005	电解抛光	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	根据要求
04232-1541005	电解抛光	M5	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	根据要求
04232-1541006	电解抛光	M6	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	根据要求
04232-2541008	电解抛光	M8	27	11	33,3	24	18,3	28,8	96	108	1,5	8	350	根据要求
04232-7541303	抛光	M3	12	6	13,8	11,5	9	13,5	22	27,5	1	0,5	50	根据要求
04232-8541303	抛光	M3	12	6	14,4	11,5	9	13,5	28	33,5	1	0,6	45	根据要求
04232-9541303	抛光	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	根据要求
04232-7541304	抛光	M4	12	6	13,8	11,5	9	13,5	22	27,5	1	0,5	50	根据要求
04232-8541304	抛光	M4	12	6	14,4	11,5	9	13,5	28	33,5	1	0,6	45	根据要求
04232-9541304	抛光	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	根据要求
04232-0541304	抛光	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	根据要求
04232-0541305	抛光	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	根据要求
04232-1541305	抛光	M5	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	根据要求
04232-1541306	抛光	M6	18	9	21,5	15	14,7	22	70,4	79,2	1,2	4	120	根据要求
04232-2541308	抛光	M8	27	11	33,3	24	18,3	28,8	96	108	1,5	8	350	根据要求

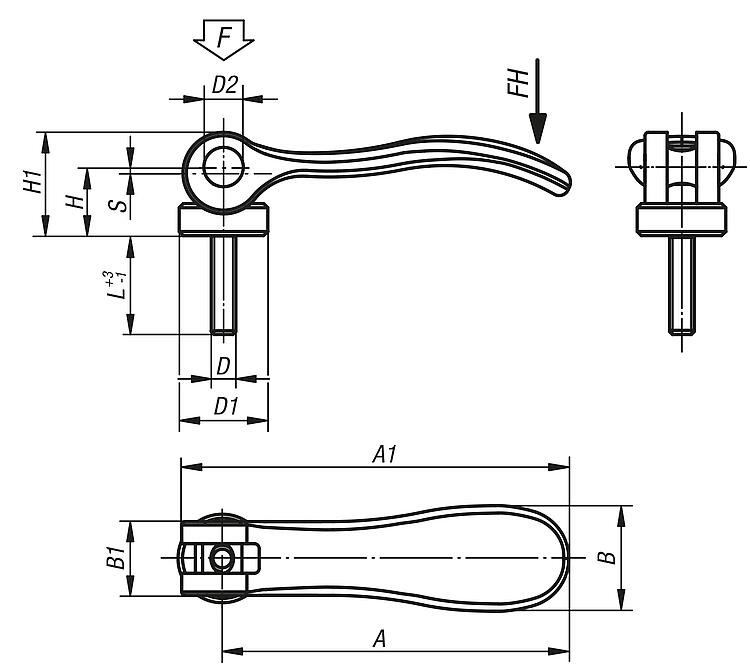

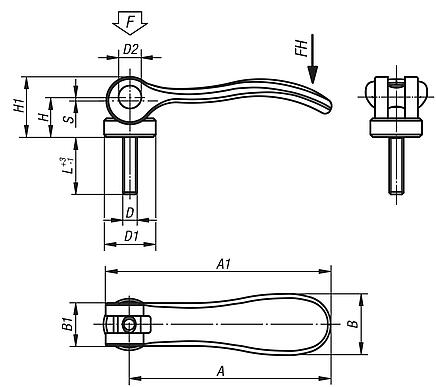

不锈钢凸轮手柄，带外螺纹，压力垫圈和不锈钢双头螺栓

更多信息

图纸

商品选择/筛选

订货号	主体表面	D	D1	D2	B	B1	H	H1	A	A1	L	行程 S	夹紧力 F kN	把手施力 FH N	价格
04232-7541003X10	电解抛光	M3	12	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	根据要求
04232-7541003X15	电解抛光	M3	12	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	根据要求
04232-7541003X30	电解抛光	M3	12	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	根据要求
04232-8541003X10	电解抛光	M3	12	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	根据要求
04232-8541003X15	电解抛光	M3	12	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	根据要求
04232-8541003X30	电解抛光	M3	12	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	根据要求
04232-9541003X10	电解抛光	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	根据要求
04232-9541003X15	电解抛光	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	根据要求
04232-9541003X30	电解抛光	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	根据要求
04232-7541004X10	电解抛光	M4	12	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	根据要求
04232-7541004X15	电解抛光	M4	12	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	根据要求
04232-7541004X30	电解抛光	M4	12	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	根据要求
04232-8541004X10	电解抛光	M4	12	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	根据要求
04232-8541004X15	电解抛光	M4	12	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	根据要求
04232-8541004X30	电解抛光	M4	12	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	根据要求
04232-9541004X10	电解抛光	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	根据要求
04232-9541004X15	电解抛光	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	根据要求
04232-9541004X30	电解抛光	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	根据要求
04232-0541004X15	电解抛光	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	根据要求
04232-0541004X20	电解抛光	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	根据要求
04232-0541004X30	电解抛光	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	根据要求
04232-0541005X20	电解抛光	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	根据要求
04232-0541005X30	电解抛光	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	根据要求
04232-0541005X40	电解抛光	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	根据要求
04232-0541005X50	电解抛光	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	根据要求
04232-1541005X20	电解抛光	M5	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	根据要求
04232-1541005X30	电解抛光	M5	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	根据要求
04232-1541005X40	电解抛光	M5	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	根据要求
04232-1541005X50	电解抛光	M5	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	根据要求
04232-1541006X20	电解抛光	M6	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	根据要求
04232-1541006X30	电解抛光	M6	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	根据要求
04232-1541006X40	电解抛光	M6	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	根据要求
04232-1541006X50	电解抛光	M6	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	根据要求
04232-2541008X25	电解抛光	M8	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	根据要求
04232-2541008X30	电解抛光	M8	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	根据要求
04232-2541008X40	电解抛光	M8	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	根据要求
04232-2541008X50	电解抛光	M8	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	根据要求
04232-2541010X25	电解抛光	M10	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	根据要求
04232-2541010X30	电解抛光	M10	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	根据要求
04232-2541010X40	电解抛光	M10	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	根据要求
04232-2541010X50	电解抛光	M10	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	根据要求
04232-7541303X10	抛光	M3	12	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	根据要求
04232-7541303X15	抛光	M3	12	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	根据要求
04232-7541303X30	抛光	M3	12	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	根据要求
04232-8541303X10	抛光	M3	12	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	根据要求
04232-8541303X15	抛光	M3	12	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	根据要求
04232-8541303X30	抛光	M3	12	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	根据要求
04232-9541303X10	抛光	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	根据要求
04232-9541303X15	抛光	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	根据要求
04232-9541303X30	抛光	M3	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	根据要求
04232-7541304X10	抛光	M4	12	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	根据要求
04232-7541304X15	抛光	M4	12	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	根据要求
04232-7541304X30	抛光	M4	12	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	根据要求
04232-8541304X10	抛光	M4	12	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	根据要求
04232-8541304X15	抛光	M4	12	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	根据要求
04232-8541304X30	抛光	M4	12	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	根据要求
04232-9541304X10	抛光	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	根据要求
04232-9541304X15	抛光	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	根据要求
04232-9541304X30	抛光	M4	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	根据要求
04232-0541304X15	抛光	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	根据要求
04232-0541304X20	抛光	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	根据要求
04232-0541304X30	抛光	M4	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	根据要求
04232-0541305X20	抛光	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	根据要求
04232-0541305X30	抛光	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	根据要求
04232-0541305X40	抛光	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	根据要求
04232-0541305X50	抛光	M5	15,4	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	根据要求
04232-1541305X20	抛光	M5	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	根据要求
04232-1541305X30	抛光	M5	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	根据要求
04232-1541305X40	抛光	M5	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	根据要求
04232-1541305X50	抛光	M5	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	根据要求
04232-1541306X20	抛光	M6	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	根据要求
04232-1541306X30	抛光	M6	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	根据要求
04232-1541306X40	抛光	M6	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	根据要求
04232-1541306X50	抛光	M6	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	根据要求
04232-2541308X25	抛光	M8	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	根据要求
04232-2541308X30	抛光	M8	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	根据要求
04232-2541308X40	抛光	M8	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	根据要求
04232-2541308X50	抛光	M8	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	根据要求
04232-2541310X25	抛光	M10	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	根据要求
04232-2541310X30	抛光	M10	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	根据要求
04232-2541310X40	抛光	M10	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	根据要求
04232-2541310X50	抛光	M10	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	根据要求
