钢制凸轮手柄，带内螺纹和外螺纹，塑料金属压力垫圈和钢制或不锈钢螺柱

04232

钢制凸轮手柄，带内螺纹和外螺纹，塑料金属压力垫圈和钢制或不锈钢螺柱

产品
- 产品概览
  - 灵活的标准件系统
    - 夹紧块、夹紧元件
      - 偏心夹具
        钢制凸轮手柄，带内螺纹和外螺纹，塑料金属压力垫圈和钢制或不锈钢螺柱

商品描述/产品说明

查看/筛选所有商品

产品说明材料：

把手，钢制 1.0401。
压力垫圈材质为塑料 PA 66 GF 35-X，玻璃纤维增强。
轴螺栓材质为不锈钢 1.4305。
螺柱和垫圈为钢制，强度等级为 5.8 级。

规格：把手、螺柱和垫圈经蓝色钝化处理。
压力垫圈为黑色。
轴螺栓为亮色。提示：塑料在承受负载的情况下会发生蠕变（阻滞）。特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04232 钢制凸轮手柄，带内螺纹和外螺纹，塑料金属压力垫圈和钢制或不锈钢螺柱

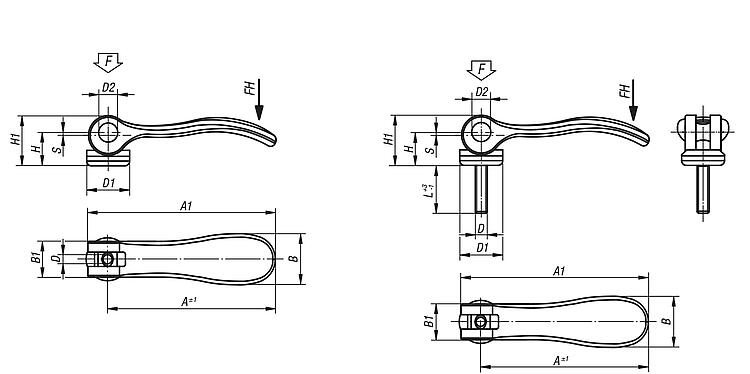

图片（总概述）

钢制凸轮手柄，带内螺纹和外螺纹，塑料金属压力垫圈和钢制或不锈钢螺柱

钢制凸轮手柄，带内螺纹，塑料金属压力垫圈

图纸

钢制凸轮手柄，带内螺纹，塑料金属压力垫圈

商品选择/筛选

订货号	D	D1	D2	B	B1	H	H1	A	A1	行程 S	夹紧力 F kN	把手施力 FH N	CAD	配件	价格	订购
04232-1502205	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120			根据要求
04232-1502206	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120			根据要求
04232-2502208	M8	27,1	11	33,2	24	18	28,5	96	108	1,5	8	350			根据要求

钢制凸轮手柄，带外螺纹，塑料金属压力垫圈和钢制或不锈钢螺柱

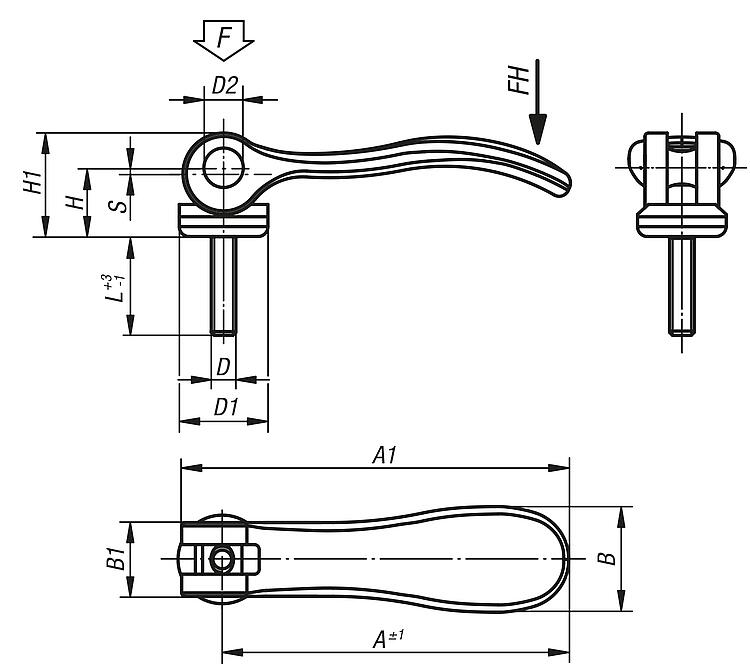

图纸

钢制凸轮手柄，带外螺纹，塑料金属压力垫圈和钢制或不锈钢螺柱

商品选择/筛选

订货号	尺寸	D	D1	D2	B	B1	H	H1	A	A1	L	夹紧力 F kN	把手施力 FH N	行程 S	CAD	配件	价格	订购
04232-1502205X20	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2			根据要求
04232-1502205X30	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2			根据要求
04232-1502205X40	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2			根据要求
04232-1502205X50	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2			根据要求
04232-1502206X20	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2			根据要求
04232-1502206X30	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2			根据要求
04232-1502206X40	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2			根据要求
04232-1502206X50	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2			根据要求
04232-2502208X25	2	M8	27,1	11	33,2	24	18	28,5	96	108	25	8	350	1,5			根据要求
04232-2502208X30	2	M8	27,1	11	33,2	24	18	28,5	96	108	30	8	350	1,5			根据要求
04232-2502208X40	2	M8	27,1	11	33,2	24	18	28,5	96	108	40	8	350	1,5			根据要求
04232-2502208X50	2	M8	27,1	11	33,2	24	18	28,5	96	108	50	8	350	1,5			根据要求
04232-2502210X25	2	M10	27,1	11	33,2	24	18	28,5	96	108	25	8	350	1,5			根据要求
04232-2502210X30	2	M10	27,1	11	33,2	24	18	28,5	96	108	30	8	350	1,5			根据要求
04232-2502210X40	2	M10	27,1	11	33,2	24	18	28,5	96	108	40	8	350	1,5			根据要求
04232-2502210X50	2	M10	27,1	11	33,2	24	18	28,5	96	108	50	8	350	1,5			根据要求
