        不锈钢凸轮手柄，带内螺纹和外螺纹，塑料金属压力垫圈和钢制或不锈钢螺柱

商品描述/产品说明

查看/筛选所有商品

产品说明材料：

把手，不锈钢 1.4308。
压力垫圈材质为塑料 PA 66 GF 35-X，玻璃纤维增强。
轴销、垫圈和不锈钢螺柱 1.4305。

规格：把手经电解或抛光处理。
压力垫圈为黑色。
轴螺栓、垫圈和螺柱为亮色。提示：塑料在承受负载的情况下会发生蠕变（阻滞）。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04232 不锈钢凸轮手柄，带内螺纹和外螺纹，塑料金属压力垫圈和钢制或不锈钢螺柱

199 kB

图片（总概述）

不锈钢凸轮手柄，带内螺纹，塑料金属压力垫圈

更多信息

图纸

商品选择/筛选

订货号	主体表面	D	D1	D2	B	B1	H	H1	A	A1	行程 S	夹紧力 F kN	把手施力 FH N	价格
04232-9512003	经电解抛光处理	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	根据要求
04232-9512004	经电解抛光处理	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	根据要求
04232-0512004	经电解抛光处理	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	根据要求
04232-0512005	经电解抛光处理	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	根据要求
04232-1512005	经电解抛光处理	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	根据要求
04232-1512006	经电解抛光处理	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	根据要求
04232-2512008	经电解抛光处理	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	根据要求
04232-9512303	喷丸	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	根据要求
04232-9512304	喷丸	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	根据要求
04232-0512304	喷丸	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	根据要求
04232-0512305	喷丸	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	根据要求
04232-1512305	喷丸	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	根据要求
04232-1512306	喷丸	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	根据要求
04232-2512308	喷丸	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	根据要求

不锈钢凸轮手柄，带外螺纹，塑料金属压力垫圈和钢制或不锈钢螺柱

更多信息

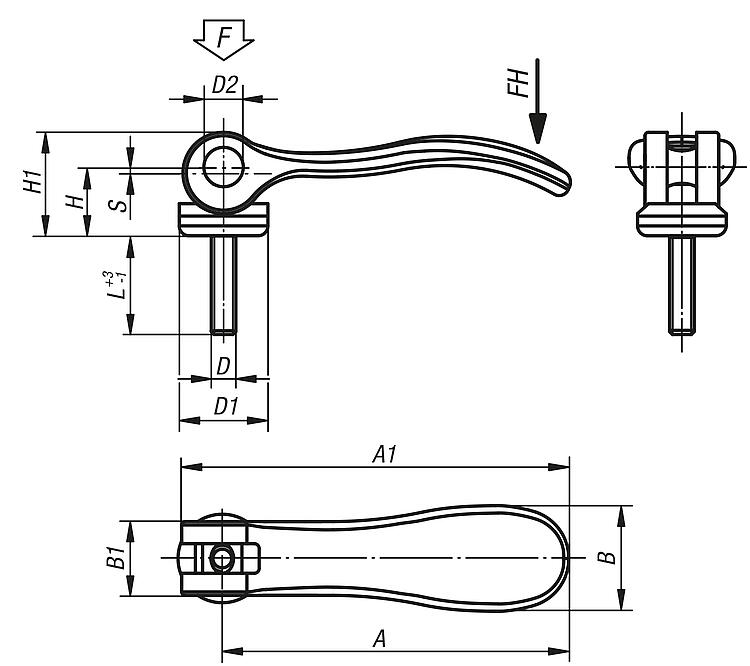

图纸

商品选择/筛选

订货号	主体表面	D	D1	D2	B	B1	H	H1	A	A1	L	行程 S	夹紧力 F kN	把手施力 FH N	价格
04232-9512003X10	经电解抛光处理	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	根据要求
04232-9512003X15	经电解抛光处理	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	根据要求
04232-9512003X30	经电解抛光处理	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	根据要求
04232-9512004X10	经电解抛光处理	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	根据要求
04232-9512004X15	经电解抛光处理	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	根据要求
04232-9512004X30	经电解抛光处理	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	根据要求
04232-0512004X15	经电解抛光处理	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	根据要求
04232-0512004X20	经电解抛光处理	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	根据要求
04232-0512004X30	经电解抛光处理	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	根据要求
04232-0512005X20	经电解抛光处理	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	根据要求
04232-0512005X30	经电解抛光处理	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	根据要求
04232-0512005X40	经电解抛光处理	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	根据要求
04232-0512005X50	经电解抛光处理	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	根据要求
04232-1512005X20	经电解抛光处理	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	根据要求
04232-1512005X30	经电解抛光处理	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	根据要求
04232-1512005X40	经电解抛光处理	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	根据要求
04232-1512005X50	经电解抛光处理	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	根据要求
04232-1512006X20	经电解抛光处理	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	根据要求
04232-1512006X30	经电解抛光处理	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	根据要求
04232-1512006X40	经电解抛光处理	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	根据要求
04232-1512006X50	经电解抛光处理	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	根据要求
04232-2512008X25	经电解抛光处理	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	根据要求
04232-2512008X30	经电解抛光处理	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	根据要求
04232-2512008X40	经电解抛光处理	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	根据要求
04232-2512008X50	经电解抛光处理	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	根据要求
04232-2512010X25	经电解抛光处理	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	根据要求
04232-2512010X30	经电解抛光处理	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	根据要求
04232-2512010X40	经电解抛光处理	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	根据要求
04232-2512010X50	经电解抛光处理	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	根据要求
04232-9512303X10	喷丸	M3	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	根据要求
04232-9512303X15	喷丸	M3	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	根据要求
04232-9512303X30	喷丸	M3	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	根据要求
04232-9512304X10	喷丸	M4	12	6	14,4	11,5	9	13	36,2	41,7	10	1	1,5	90	根据要求
04232-9512304X15	喷丸	M4	12	6	14,4	11,5	9	13	36,2	41,7	15	1	1,5	90	根据要求
04232-9512304X30	喷丸	M4	12	6	14,4	11,5	9	13	36,2	41,7	30	1	1,5	90	根据要求
04232-0512304X15	喷丸	M4	15,4	8	18	13	11,2	17	52,3	59,1	15	1	2,5	100	根据要求
04232-0512304X20	喷丸	M4	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	根据要求
04232-0512304X30	喷丸	M4	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	根据要求
04232-0512305X20	喷丸	M5	15,4	8	18	13	11,2	17	52,3	59,1	20	1	2,5	100	根据要求
04232-0512305X30	喷丸	M5	15,4	8	18	13	11,2	17	52,3	59,1	30	1	2,5	100	根据要求
04232-0512305X40	喷丸	M5	15,4	8	18	13	11,2	17	52,3	59,1	40	1	2,5	100	根据要求
04232-0512305X50	喷丸	M5	15,4	8	18	13	11,2	17	52,3	59,1	50	1	2,5	100	根据要求
04232-1512305X20	喷丸	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	根据要求
04232-1512305X30	喷丸	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	根据要求
04232-1512305X40	喷丸	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	根据要求
04232-1512305X50	喷丸	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	根据要求
04232-1512306X20	喷丸	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	1,2	4	120	根据要求
04232-1512306X30	喷丸	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	1,2	4	120	根据要求
04232-1512306X40	喷丸	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	1,2	4	120	根据要求
04232-1512306X50	喷丸	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	1,2	4	120	根据要求
04232-2512308X25	喷丸	M8	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	根据要求
04232-2512308X30	喷丸	M8	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	根据要求
04232-2512308X40	喷丸	M8	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	根据要求
04232-2512308X50	喷丸	M8	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	根据要求
04232-2512310X25	喷丸	M10	27,1	11	33,3	24	18	28,5	96	108	25	1,5	8	350	根据要求
04232-2512310X30	喷丸	M10	27,1	11	33,3	24	18	28,5	96	108	30	1,5	8	350	根据要求
04232-2512310X40	喷丸	M10	27,1	11	33,3	24	18	28,5	96	108	40	1,5	8	350	根据要求
04232-2512310X50	喷丸	M10	27,1	11	33,3	24	18	28,5	96	108	50	1,5	8	350	根据要求
