        Unidade de mancal, mancal reto de rolamento aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Carcaça em aço inoxidável 1.4301.
Rolamento em aço inoxidável 1.4125.
Vedação de borracha NBR.

Versão:Superfície sem tratamento.Indicação:A unidade é composta por um rolamento de esferas vedado de fileira única com anel externo abaulado, montado em uma carcaça. Devido à superfície externa abaulada do rolamento, é possível compensar desalinhamentos do eixo. Os rolamentos são fabricados com uma tolerância positiva. Por isso, a utilização de eixos com tolerâncias h resulta em encaixes de transição ou deslizantes. A fixação do eixo é efetuada através de pinos roscados no anel interno.

Em condições normais de utilização, os mancais são livres de manutenção, devido à sua lubrificação permanente. Caso a utilização em condições ambientais adversas torne necessária uma nova lubrificação, é possível aplicar lubrificante através da engraxadeira.

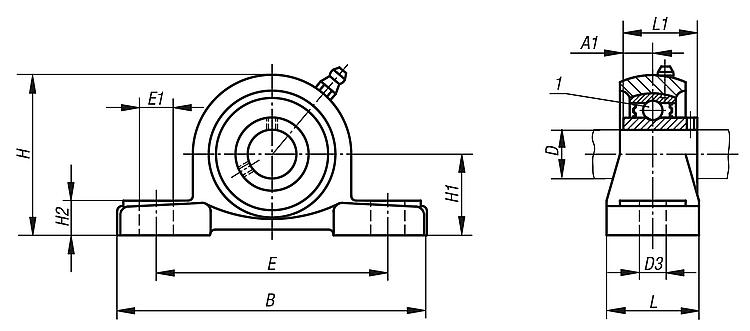

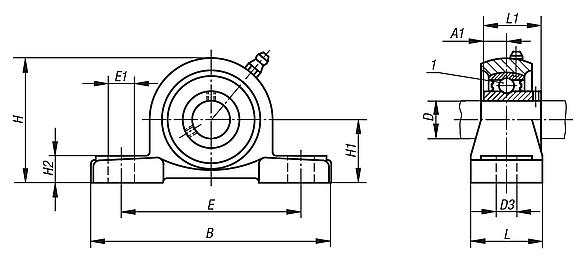

Todas as medidas da caixa são medidas nominais em que devem ser consideradas as tolerâncias de fundição usuais.Faixa de temperatura:-15 °C até +100 °C.Indicação de desenho:

1) Rolamento de esferas

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 24240 Unidade de mancal, mancal reto de rolamento aço inoxidável

201 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Rolamento	Caixa	D	A1	B	D3	E	E1	H	H1	H2	L	L1	α	Parafuso(s) de fixação	Preço
24240-20204	MUC 204 / SUC 204	P 204	20	12,7	127	13	95	19	65	33,3	14	38	31	10°	M10	61,13 €
24240-25205	MUC 205 / SUC 205	P 205	25	14,3	140	13	105	19	71	36,5	15	38	34,1	10°	M10	64,55 €
24240-30206	MUC 206 / SUC 206	P 206	30	15,9	165	17	121	20	84	42,9	17	44	38,1	10°	M14	89,10 €
24240-35207	MUC 207 / SUC 207	P 207	35	17,5	167	17	127	20	93	47,6	18	48	42,9	10°	M14	118,94 €
24240-40208	MUC 208 / SUC 208	P 208	40	19	184	17	137	20	100	49,2	18	54	49,2	10°	M14	141,20 €
24240-45209	MUC 209 / SUC 209	P 209	45	19	190	17	146	20	106	54	20	54	49,2	10°	M14	173,78 €
24240-50210	MUC 210 / SUC 210	P 210	50	19	206	20	159	23	113	57,2	21	60	51,6	10°	M16	220,90 €
