        Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica - inch

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneDescrizione del prodotto:Le spine di posizionamento trovano impiego nei casi in cui è necessario impedire una modifica della posizione d'arresto per effetto delle forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto. Se il disinnesto deve prolungarsi nel tempo e se occorre evitare il salto all'indietro del perno di bloccaggio, si raccomandano la forme C e/o D.Materiale:

Versione in acciaio:
Corpo filettato e perno di bloccaggio in acciaio automatico.
Versione in acciaio inox A1:
Corpo filettato 1.4305.
Perno di bloccaggio temprato 1.4034.
Perno di bloccaggio non temprato 1.4305.

Versione in acciaio inox A4:
Corpo filettato e perno di bloccaggio 1.4404.

Impugnatura a fungo in materiale termoplastico.

Versione:Versione in acciaio: corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.

Versione in acciaio inox A1:
corpo filettato grezzo.
Perno di bloccaggio temprato e rettificato, grezzo.
Perno di bloccaggio non temprato e rettificato, grezzo.

Versione in acciaio inox A4:
corpo filettato grezzo.
Perno di bloccaggio rettificato e nichelato chimicamente.
Perno di bloccaggio rettificato, grezzo.

Impugnatura a fungo grigio nerastro RAL7021 o rosso traffico RAL3020.Nota:I materiali utilizzati consentono un'ampia gamma di applicazioni.
Quando sono richieste prestazioni di altissima resistenza alla corrosione, si consigliano le spine di posizione in acciaio inossidabile A4.

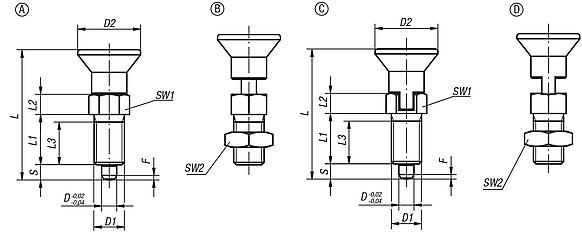

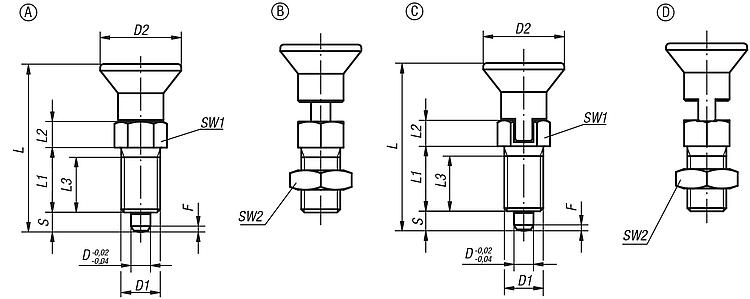

Su richiesta:Versioni speciali.Nota disegno:

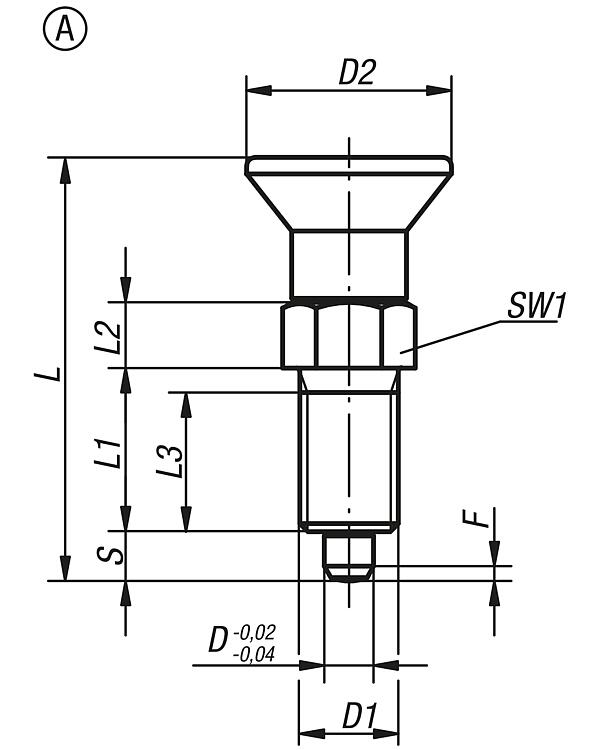

Forma A: senza incavo d'arresto, senza controdado

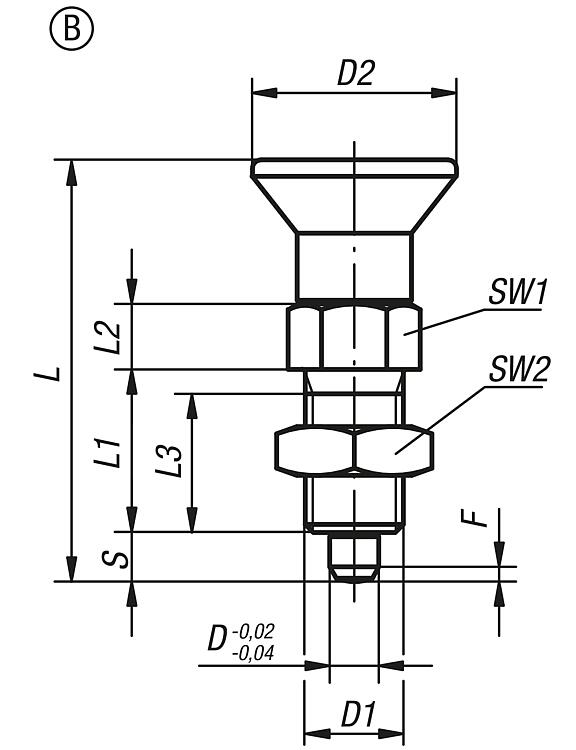

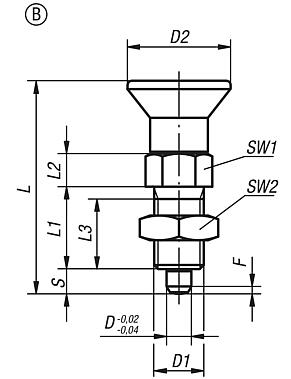

Forma B: senza incavo d'arresto, con controdado

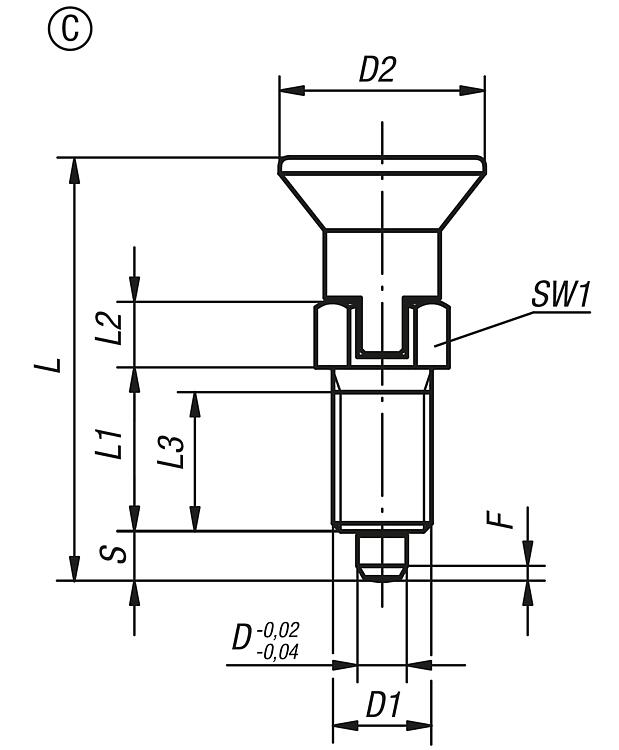

Forma C: con incavo d'arresto, senza controdado

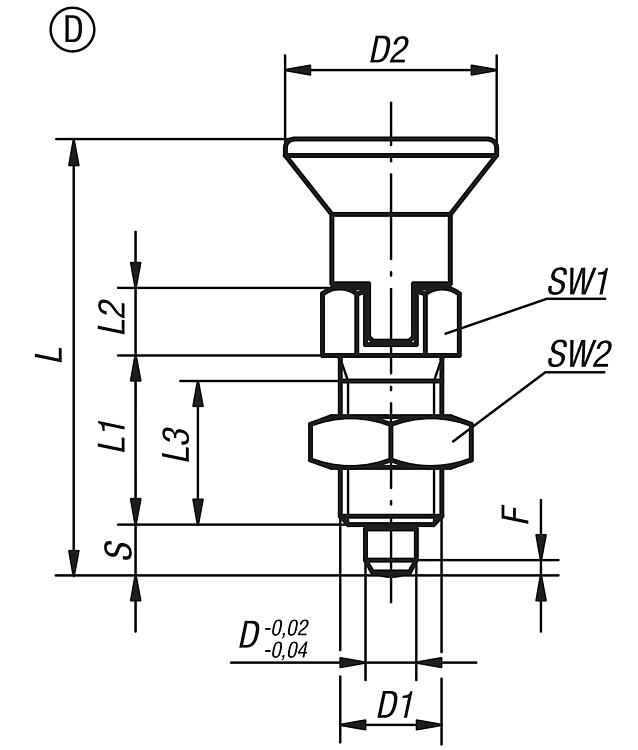

Forma D: con incavo d'arresto, con controdado

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03089 inch Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica - inch

Disegni (sintesi completa)

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica - inch

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica - inch

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica - inch

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Superficie corpo base	Colore componenti	D	D1	D2	L	L1	L2	L3	Corsa S	SW1	F x 30°	forza elastica inizio F1 ca. N	forza elastica fine F2 ca. N	CAD	Acc.	Prezzo	Ordinare
03089-1903AJ	A	acciaio	temprato	grigio nerastro RAL 7021	3	1/4-28	14	31,5	12	5	10	3,5	8	0,8	4,5	10			10,01 €
03089-1004AK	A	acciaio	temprato	grigio nerastro RAL 7021	4	5/16-24	18	38,5	15	6	13	4	10	1	6	12			9,00 €
03089-1105AL	A	acciaio	temprato	grigio nerastro RAL 7021	5	3/8-24	21	43,5	17	7	15	5	13	1,3	5	12			9,53 €
03089-1206A5	A	acciaio	temprato	grigio nerastro RAL 7021	6	1/2-13	25	51,7	20	8	16	6	14	1,8	6	14			10,58 €
03089-1308A6	A	acciaio	temprato	grigio nerastro RAL 7021	8	5/8-11	33	68	26	10	21	8	19	2,3	15	35			13,63 €
03089-1410A7	A	acciaio	temprato	grigio nerastro RAL 7021	10	3/4-10	33	74	28	12	23	10	22	2,8	15	40			13,79 €
03089-1412AO	A	acciaio	temprato	grigio nerastro RAL 7021	12	3/4-16	33	78	28	14	25	12	22	2,8	15	39			19,52 €
03089-1516A8	A	acciaio	temprato	grigio nerastro RAL 7021	16	1-8	40	96	32	18	28	16	27	3,2	20	46			27,08 €
03089-1903AJ84	A	acciaio	temprato	rosso traffico RAL 3020	3	1/4-28	14	31,5	12	5	10	3,5	8	0,8	4,5	10			10,01 €
03089-1004AK84	A	acciaio	temprato	rosso traffico RAL 3020	4	5/16-24	18	38,5	15	6	13	4	10	1	6	12			9,00 €
03089-1105AL84	A	acciaio	temprato	rosso traffico RAL 3020	5	3/8-24	21	43,5	17	7	15	5	13	1,3	5	12			9,53 €
03089-1206A584	A	acciaio	temprato	rosso traffico RAL 3020	6	1/2-13	25	51,7	20	8	16	6	14	1,8	6	14			10,58 €
03089-1308A684	A	acciaio	temprato	rosso traffico RAL 3020	8	5/8-11	33	68	26	10	21	8	19	2,3	15	35			13,63 €
03089-1410A784	A	acciaio	temprato	rosso traffico RAL 3020	10	3/4-10	33	74	28	12	23	10	22	2,8	15	40			13,79 €
03089-1412AO84	A	acciaio	temprato	rosso traffico RAL 3020	12	3/4-16	33	78	28	14	25	12	22	2,8	15	39			19,52 €
03089-1516A884	A	acciaio	temprato	rosso traffico RAL 3020	16	1-8	40	96	32	18	28	16	27	3,2	20	46			27,08 €
03089-01903AJ	A	acciaio inox	temprato	grigio nerastro RAL 7021	3	1/4-28	14	31,5	12	5	10	3,5	8	0,8	4,5	10			16,25 €
03089-01004AK	A	acciaio inox	temprato	grigio nerastro RAL 7021	4	5/16-24	18	38,5	15	6	13	4	10	1	6	12			13,85 €
03089-01105AL	A	acciaio inox	temprato	grigio nerastro RAL 7021	5	3/8-24	21	43,5	17	7	15	5	13	1,3	5	12			15,54 €
03089-01206A5	A	acciaio inox	temprato	grigio nerastro RAL 7021	6	1/2-13	25	51,7	20	8	16	6	14	1,8	6	14			18,32 €
03089-01308A6	A	acciaio inox	temprato	grigio nerastro RAL 7021	8	5/8-11	33	68	26	10	21	8	19	2,3	15	35			24,28 €
03089-01410A7	A	acciaio inox	temprato	grigio nerastro RAL 7021	10	3/4-10	33	74	28	12	23	10	22	2,8	15	40			24,90 €
03089-01412AO	A	acciaio inox	temprato	grigio nerastro RAL 7021	12	3/4-16	33	78	28	14	25	12	22	2,8	15	39			36,50 €
03089-01516A8	A	acciaio inox	temprato	grigio nerastro RAL 7021	16	1-8	40	96	32	18	28	16	27	3,2	20	46			51,89 €
03089-01903AJ84	A	acciaio inox	temprato	rosso traffico RAL 3020	3	1/4-28	14	31,5	12	5	10	3,5	8	0,8	4,5	10			16,25 €
03089-01004AK84	A	acciaio inox	temprato	rosso traffico RAL 3020	4	5/16-24	18	38,5	15	6	13	4	10	1	6	12			13,85 €
03089-01105AL84	A	acciaio inox	temprato	rosso traffico RAL 3020	5	3/8-24	21	43,5	17	7	15	5	13	1,3	5	12			15,54 €
03089-01206A584	A	acciaio inox	temprato	rosso traffico RAL 3020	6	1/2-13	25	51,7	20	8	16	6	14	1,8	6	14			18,32 €
03089-01308A684	A	acciaio inox	temprato	rosso traffico RAL 3020	8	5/8-11	33	68	26	10	21	8	19	2,3	15	35			24,28 €
03089-01410A784	A	acciaio inox	temprato	rosso traffico RAL 3020	10	3/4-10	33	74	28	12	23	10	22	2,8	15	40			24,90 €
03089-01412AO84	A	acciaio inox	temprato	rosso traffico RAL 3020	12	3/4-16	33	78	28	14	25	12	22	2,8	15	39			36,50 €
03089-01516A884	A	acciaio inox	temprato	rosso traffico RAL 3020	16	1-8	40	96	32	18	28	16	27	3,2	20	46			51,89 €
03089-11903AJ	A	acciaio inox	non temprato	grigio nerastro RAL 7021	3	1/4-28	14	31,5	12	5	10	3,5	8	0,8	4,5	10			16,25 €
03089-11004AK	A	acciaio inox	non temprato	grigio nerastro RAL 7021	4	5/16-24	18	38,5	15	6	13	4	10	1	6	12			13,85 €
03089-11105AL	A	acciaio inox	non temprato	grigio nerastro RAL 7021	5	3/8-24	21	43,5	17	7	15	5	13	1,3	5	12			15,54 €
03089-11206A5	A	acciaio inox	non temprato	grigio nerastro RAL 7021	6	1/2-13	25	51,7	20	8	16	6	14	1,8	6	14			18,32 €
03089-11308A6	A	acciaio inox	non temprato	grigio nerastro RAL 7021	8	5/8-11	33	68	26	10	21	8	19	2,3	15	35			24,28 €
03089-11410A7	A	acciaio inox	non temprato	grigio nerastro RAL 7021	10	3/4-10	33	74	28	12	23	10	22	2,8	15	40			24,90 €
03089-11412AO	A	acciaio inox	non temprato	grigio nerastro RAL 7021	12	3/4-16	33	78	28	14	25	12	22	2,8	15	39			36,50 €
03089-11516A8	A	acciaio inox	non temprato	grigio nerastro RAL 7021	16	1-8	40	96	32	18	28	16	27	3,2	20	46			51,89 €
03089-11903AJ84	A	acciaio inox	non temprato	rosso traffico RAL 3020	3	1/4-28	14	31,5	12	5	10	3,5	8	0,8	4,5	10			16,25 €
03089-11004AK84	A	acciaio inox	non temprato	rosso traffico RAL 3020	4	5/16-24	18	38,5	15	6	13	4	10	1	6	12			13,85 €
03089-11105AL84	A	acciaio inox	non temprato	rosso traffico RAL 3020	5	3/8-24	21	43,5	17	7	15	5	13	1,3	5	12			15,54 €
03089-11206A584	A	acciaio inox	non temprato	rosso traffico RAL 3020	6	1/2-13	25	51,7	20	8	16	6	14	1,8	6	14			18,32 €
03089-11308A684	A	acciaio inox	non temprato	rosso traffico RAL 3020	8	5/8-11	33	68	26	10	21	8	19	2,3	15	35			24,28 €
03089-11410A784	A	acciaio inox	non temprato	rosso traffico RAL 3020	10	3/4-10	33	74	28	12	23	10	22	2,8	15	40			24,90 €
03089-11412AO84	A	acciaio inox	non temprato	rosso traffico RAL 3020	12	3/4-16	33	78	28	14	25	12	22	2,8	15	39			36,50 €
03089-11516A884	A	acciaio inox	non temprato	rosso traffico RAL 3020	16	1-8	40	96	32	18	28	16	27	3,2	20	46			51,89 €

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e controdado - inch

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e controdado - inch

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Chiave in acciaio	Superficie corpo base	Colore componenti	D	D1	D2	L	L1	L2	L3	Corsa S	SW1	SW2	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	CAD	Acc.	Prezzo	Ordinare
03089-2903AJ	B	acciaio	-	temprato	grigio nerastro RAL 7021	3	1/4-28	14	31,5	12	5	10	3,5	8	7/16	0,8	4,5	10			10,19 €
03089-2004AK	B	acciaio	-	temprato	grigio nerastro RAL 7021	4	5/16-24	18	38,5	15	6	13	4	10	1/2	1	6	12			9,15 €
03089-2105AL	B	acciaio	-	temprato	grigio nerastro RAL 7021	5	3/8-24	21	43,5	17	7	15	5	13	9/16	1,3	5	12			9,69 €
03089-2206A5	B	acciaio	-	temprato	grigio nerastro RAL 7021	6	1/2-13	25	51,7	20	8	16	6	14	3/4	1,8	6	14			10,76 €
03089-2308A6	B	acciaio	-	temprato	grigio nerastro RAL 7021	8	5/8-11	33	68	26	10	21	8	19	15/16	2,3	15	35			14,03 €
03089-2410A7	B	acciaio	-	temprato	grigio nerastro RAL 7021	10	3/4-10	33	74	28	12	23	10	22	1-1/8	2,8	15	40			14,39 €
03089-2412AO	B	acciaio	-	temprato	grigio nerastro RAL 7021	12	3/4-16	33	78	28	14	25	12	22	1-1/8	2,8	15	39			19,78 €
03089-2516A8	B	acciaio	-	temprato	grigio nerastro RAL 7021	16	1-8	40	96	32	18	28	16	27	1-1/2	3,2	20	46			27,46 €
03089-2903AJ84	B	acciaio	-	temprato	rosso traffico RAL 3020	3	1/4-28	14	31,5	12	5	10	3,5	8	7/16	0,8	4,5	10			10,19 €
03089-2004AK84	B	acciaio	-	temprato	rosso traffico RAL 3020	4	5/16-24	18	38,5	15	6	13	4	10	1/2	1	6	12			9,15 €
03089-2105AL84	B	acciaio	-	temprato	rosso traffico RAL 3020	5	3/8-24	21	43,5	17	7	15	5	13	9/16	1,3	5	12			9,69 €
03089-2206A584	B	acciaio	-	temprato	rosso traffico RAL 3020	6	1/2-13	25	51,7	20	8	16	6	14	3/4	1,8	6	14			10,76 €
03089-2308A684	B	acciaio	-	temprato	rosso traffico RAL 3020	8	5/8-11	33	68	26	10	21	8	19	15/16	2,3	15	35			14,03 €
03089-2410A784	B	acciaio	-	temprato	rosso traffico RAL 3020	10	3/4-10	33	74	28	12	23	10	22	1-1/8	2,8	15	40			14,39 €
03089-2412AO84	B	acciaio	-	temprato	rosso traffico RAL 3020	12	3/4-16	33	78	28	14	25	12	22	1-1/8	2,8	15	39			19,78 €
03089-2516A884	B	acciaio	-	temprato	rosso traffico RAL 3020	16	1-8	40	96	32	18	28	16	27	1-1/2	3,2	20	46			27,46 €
03089-02903AJ	B	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	3	1/4-28	14	31,5	12	5	10	3,5	8	7/16	0,8	4,5	10			17,37 €
03089-02004AK	B	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	4	5/16-24	18	38,5	15	6	13	4	10	1/2	1	6	12			14,78 €
03089-02105AL	B	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	5	3/8-24	21	43,5	17	7	15	5	13	9/16	1,3	5	12			16,57 €
03089-02206A5	B	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	6	1/2-13	25	51,7	20	8	16	6	14	3/4	1,8	6	14			19,48 €
03089-02308A6	B	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	8	5/8-11	33	68	26	10	21	8	19	15/16	2,3	15	35			24,71 €
03089-02410A7	B	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	10	3/4-10	33	74	28	12	23	10	22	1-1/8	2,8	15	40			25,77 €
03089-02412AO	B	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	12	3/4-16	33	78	28	14	25	12	22	1-1/8	2,8	15	39			37,78 €
03089-02516A8	B	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	16	1-8	40	96	32	18	28	16	27	1-1/2	3,2	20	46			53,69 €
03089-02903AJ84	B	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	3	1/4-28	14	31,5	12	5	10	3,5	8	7/16	0,8	4,5	10			17,37 €
03089-02004AK84	B	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	4	5/16-24	18	38,5	15	6	13	4	10	1/2	1	6	12			14,78 €
03089-02105AL84	B	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	5	3/8-24	21	43,5	17	7	15	5	13	9/16	1,3	5	12			16,57 €
03089-02206A584	B	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	6	1/2-13	25	51,7	20	8	16	6	14	3/4	1,8	6	14			19,48 €
03089-02308A684	B	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	8	5/8-11	33	68	26	10	21	8	19	15/16	2,3	15	35			24,71 €
03089-02410A784	B	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	10	3/4-10	33	74	28	12	23	10	22	1-1/8	2,8	15	40			25,77 €
03089-02412AO84	B	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	12	3/4-16	33	78	28	14	25	12	22	1-1/8	2,8	15	39			37,78 €
03089-02516A884	B	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	16	1-8	40	96	32	18	28	16	27	1-1/2	3,2	20	46			53,69 €
03089-12903AJ	B	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	3	1/4-28	14	31,5	12	5	10	3,5	8	7/16	0,8	4,5	10			17,37 €
03089-12004AK	B	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	4	5/16-24	18	38,5	15	6	13	4	10	1/2	1	6	12			14,78 €
03089-12105AL	B	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	5	3/8-24	21	43,5	17	7	15	5	13	9/16	1,3	5	12			16,57 €
03089-12206A5	B	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	6	1/2-13	25	51,7	20	8	16	6	14	3/4	1,8	6	14			19,48 €
03089-12308A6	B	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	8	5/8-11	33	68	26	10	21	8	19	15/16	2,3	15	35			24,71 €
03089-12410A7	B	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	10	3/4-10	33	74	28	12	23	10	22	1-1/8	2,8	15	40			25,77 €
03089-12412AO	B	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	12	3/4-16	33	78	28	14	25	12	22	1-1/8	2,8	15	39			37,78 €
03089-12516A8	B	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	16	1-8	40	96	32	18	28	16	27	1-1/2	3,2	20	46			53,69 €
03089-12903AJ84	B	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	3	1/4-28	14	31,5	12	5	10	3,5	8	7/16	0,8	4,5	10			17,37 €
03089-12004AK84	B	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	4	5/16-24	18	38,5	15	6	13	4	10	1/2	1	6	12			14,78 €
03089-12105AL84	B	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	5	3/8-24	21	43,5	17	7	15	5	13	9/16	1,3	5	12			16,57 €
03089-12206A584	B	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	6	1/2-13	25	51,7	20	8	16	6	14	3/4	1,8	6	14			19,48 €
03089-12308A684	B	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	8	5/8-11	33	68	26	10	21	8	19	15/16	2,3	15	35			24,71 €
03089-12410A784	B	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	10	3/4-10	33	74	28	12	23	10	22	1-1/8	2,8	15	40			25,77 €
03089-12412AO84	B	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	12	3/4-16	33	78	28	14	25	12	22	1-1/8	2,8	15	39			37,78 €
03089-12516A884	B	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	16	1-8	40	96	32	18	28	16	27	1-1/2	3,2	20	46			53,69 €

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e incavo d'arresto - inch

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e incavo d'arresto - inch

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Superficie corpo base	Colore componenti	D	D1	D2	L	L1	L2	L3	Corsa S	SW1	F x 30°	forza elastica inizio F1 ca. N	forza elastica fine F2 ca. N	CAD	Acc.	Prezzo	Ordinare
03089-3903AJ	C	acciaio	temprato	grigio nerastro RAL 7021	3	1/4-28	14	31,5	12	5	10	3,5	8	0,8	4,5	10			12,56 €
03089-3004AK	C	acciaio	temprato	grigio nerastro RAL 7021	4	5/16-24	18	38,5	15	6	13	4	10	1	6	12			11,33 €
03089-3105AL	C	acciaio	temprato	grigio nerastro RAL 7021	5	3/8-24	21	43,5	17	7	15	5	13	1,3	5	12			11,96 €
03089-3206A5	C	acciaio	temprato	grigio nerastro RAL 7021	6	1/2-13	25	51,7	20	8	16	6	14	1,8	6	14			13,29 €
03089-3308A6	C	acciaio	temprato	grigio nerastro RAL 7021	8	5/8-11	33	68	26	10	21	8	19	2,3	15	35			15,89 €
03089-3410A7	C	acciaio	temprato	grigio nerastro RAL 7021	10	3/4-10	33	74	28	12	23	10	22	2,8	15	40			18,07 €
03089-3412AO	C	acciaio	temprato	grigio nerastro RAL 7021	12	3/4-16	33	78	28	14	25	12	22	2,8	15	39			25,53 €
03089-3516A8	C	acciaio	temprato	grigio nerastro RAL 7021	16	1-8	40	96	32	18	28	16	27	3,2	20	46			35,45 €
03089-3903AJ84	C	acciaio	temprato	rosso traffico RAL 3020	3	1/4-28	14	31,5	12	5	10	3,5	8	0,8	4,5	10			12,56 €
03089-3004AK84	C	acciaio	temprato	rosso traffico RAL 3020	4	5/16-24	18	38,5	15	6	13	4	10	1	6	12			11,33 €
03089-3105AL84	C	acciaio	temprato	rosso traffico RAL 3020	5	3/8-24	21	43,5	17	7	15	5	13	1,3	5	12			11,96 €
03089-3206A584	C	acciaio	temprato	rosso traffico RAL 3020	6	1/2-13	25	51,7	20	8	16	6	14	1,8	6	14			13,29 €
03089-3308A684	C	acciaio	temprato	rosso traffico RAL 3020	8	5/8-11	33	68	26	10	21	8	19	2,3	15	35			15,89 €
03089-3410A784	C	acciaio	temprato	rosso traffico RAL 3020	10	3/4-10	33	74	28	12	23	10	22	2,8	15	40			18,07 €
03089-3412AO84	C	acciaio	temprato	rosso traffico RAL 3020	12	3/4-16	33	78	28	14	25	12	22	2,8	15	39			25,53 €
03089-3516A884	C	acciaio	temprato	rosso traffico RAL 3020	16	1-8	40	96	32	18	28	16	27	3,2	20	46			35,45 €
03089-03903AJ	C	acciaio inox	temprato	grigio nerastro RAL 7021	3	1/4-28	14	31,5	12	5	10	3,5	8	0,8	4,5	10			18,23 €
03089-03004AK	C	acciaio inox	temprato	grigio nerastro RAL 7021	4	5/16-24	18	38,5	15	6	13	4	10	1	6	12			16,47 €
03089-03105AL	C	acciaio inox	temprato	grigio nerastro RAL 7021	5	3/8-24	21	43,5	17	7	15	5	13	1,3	5	12			17,43 €
03089-03206A5	C	acciaio inox	temprato	grigio nerastro RAL 7021	6	1/2-13	25	51,7	20	8	16	6	14	1,8	6	14			20,59 €
03089-03308A6	C	acciaio inox	temprato	grigio nerastro RAL 7021	8	5/8-11	33	68	26	10	21	8	19	2,3	15	35			27,97 €
03089-03410A7	C	acciaio inox	temprato	grigio nerastro RAL 7021	10	3/4-10	33	74	28	12	23	10	22	2,8	15	40			32,34 €
03089-03412AO	C	acciaio inox	temprato	grigio nerastro RAL 7021	12	3/4-16	33	78	28	14	25	12	22	2,8	15	39			47,44 €
03089-03516A8	C	acciaio inox	temprato	grigio nerastro RAL 7021	16	1-8	40	96	32	18	28	16	27	3,2	20	46			67,40 €
03089-03903AJ84	C	acciaio inox	temprato	rosso traffico RAL 3020	3	1/4-28	14	31,5	12	5	10	3,5	8	0,8	4,5	10			18,23 €
03089-03004AK84	C	acciaio inox	temprato	rosso traffico RAL 3020	4	5/16-24	18	38,5	15	6	13	4	10	1	6	12			16,47 €
03089-03105AL84	C	acciaio inox	temprato	rosso traffico RAL 3020	5	3/8-24	21	43,5	17	7	15	5	13	1,3	5	12			17,43 €
03089-03206A584	C	acciaio inox	temprato	rosso traffico RAL 3020	6	1/2-13	25	51,7	20	8	16	6	14	1,8	6	14			20,59 €
03089-03308A684	C	acciaio inox	temprato	rosso traffico RAL 3020	8	5/8-11	33	68	26	10	21	8	19	2,3	15	35			27,97 €
03089-03410A784	C	acciaio inox	temprato	rosso traffico RAL 3020	10	3/4-10	33	74	28	12	23	10	22	2,8	15	40			32,34 €
03089-03412AO84	C	acciaio inox	temprato	rosso traffico RAL 3020	12	3/4-16	33	78	28	14	25	12	22	2,8	15	39			47,44 €
03089-03516A884	C	acciaio inox	temprato	rosso traffico RAL 3020	16	1-8	40	96	32	18	28	16	27	3,2	20	46			67,40 €
03089-13903AJ	C	acciaio inox	non temprato	grigio nerastro RAL 7021	3	1/4-28	14	31,5	12	5	10	3,5	8	0,8	4,5	10			18,23 €
03089-13004AK	C	acciaio inox	non temprato	grigio nerastro RAL 7021	4	5/16-24	18	38,5	15	6	13	4	10	1	6	12			16,47 €
03089-13105AL	C	acciaio inox	non temprato	grigio nerastro RAL 7021	5	3/8-24	21	43,5	17	7	15	5	13	1,3	5	12			17,43 €
03089-13206A5	C	acciaio inox	non temprato	grigio nerastro RAL 7021	6	1/2-13	25	51,7	20	8	16	6	14	1,8	6	14			20,59 €
03089-13308A6	C	acciaio inox	non temprato	grigio nerastro RAL 7021	8	5/8-11	33	68	26	10	21	8	19	2,3	15	35			27,97 €
03089-13410A7	C	acciaio inox	non temprato	grigio nerastro RAL 7021	10	3/4-10	33	74	28	12	23	10	22	2,8	15	40			32,34 €
03089-13412AO	C	acciaio inox	non temprato	grigio nerastro RAL 7021	12	3/4-16	33	78	28	14	25	12	22	2,8	15	39			47,44 €
03089-13516A8	C	acciaio inox	non temprato	grigio nerastro RAL 7021	16	1-8	40	96	32	18	28	16	27	3,2	20	46			67,40 €
03089-13903AJ84	C	acciaio inox	non temprato	rosso traffico RAL 3020	3	1/4-28	14	31,5	12	5	10	3,5	8	0,8	4,5	10			18,23 €
03089-13004AK84	C	acciaio inox	non temprato	rosso traffico RAL 3020	4	5/16-24	18	38,5	15	6	13	4	10	1	6	12			16,47 €
03089-13105AL84	C	acciaio inox	non temprato	rosso traffico RAL 3020	5	3/8-24	21	43,5	17	7	15	5	13	1,3	5	12			17,43 €
03089-13206A584	C	acciaio inox	non temprato	rosso traffico RAL 3020	6	1/2-13	25	51,7	20	8	16	6	14	1,8	6	14			20,59 €
03089-13308A684	C	acciaio inox	non temprato	rosso traffico RAL 3020	8	5/8-11	33	68	26	10	21	8	19	2,3	15	35			27,97 €
03089-13410A784	C	acciaio inox	non temprato	rosso traffico RAL 3020	10	3/4-10	33	74	28	12	23	10	22	2,8	15	40			32,34 €
03089-13412AO84	C	acciaio inox	non temprato	rosso traffico RAL 3020	12	3/4-16	33	78	28	14	25	12	22	2,8	15	39			47,44 €
03089-13516A884	C	acciaio inox	non temprato	rosso traffico RAL 3020	16	1-8	40	96	32	18	28	16	27	3,2	20	46			67,40 €

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, incavo d'arresto e controdado - inch

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, incavo d'arresto e controdado - inch

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Chiave in acciaio	Superficie corpo base	Colore componenti	D	D1	D2	L	L1	L2	L3	Corsa S	SW1	SW2	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	CAD	Acc.	Prezzo	Ordinare
03089-4903AJ	D	acciaio	-	temprato	grigio nerastro RAL 7021	3	1/4-28	14	31,5	12	5	10	3,5	8	7/16	0,8	4,5	10			12,68 €
03089-4004AK	D	acciaio	-	temprato	grigio nerastro RAL 7021	4	5/16-24	18	38,5	15	6	13	4	10	1/2	1	6	12			11,45 €
03089-4105AL	D	acciaio	-	temprato	grigio nerastro RAL 7021	5	3/8-24	21	43,5	17	7	15	5	13	9/16	1,3	5	12			12,14 €
03089-4206A5	D	acciaio	-	temprato	grigio nerastro RAL 7021	6	1/2-13	25	51,7	20	8	16	6	14	3/4	1,8	6	14			13,49 €
03089-4308A6	D	acciaio	-	temprato	grigio nerastro RAL 7021	8	5/8-11	33	68	26	10	21	8	19	15/16	2,3	15	35			16,25 €
03089-4410A7	D	acciaio	-	temprato	grigio nerastro RAL 7021	10	3/4-10	33	74	28	12	23	10	22	1-1/8	2,8	15	40			18,41 €
03089-4412AO	D	acciaio	-	temprato	grigio nerastro RAL 7021	12	3/4-16	33	78	28	14	25	12	22	1-1/8	2,8	15	39			26,05 €
03089-4516A8	D	acciaio	-	temprato	grigio nerastro RAL 7021	16	1-8	40	96	32	18	28	16	27	1-1/2	3,2	20	46			36,17 €
03089-4903AJ84	D	acciaio	-	temprato	rosso traffico RAL 3020	3	1/4-28	14	31,5	12	5	10	3,5	8	7/16	0,8	4,5	10			12,68 €
03089-4004AK84	D	acciaio	-	temprato	rosso traffico RAL 3020	4	5/16-24	18	38,5	15	6	13	4	10	1/2	1	6	12			11,45 €
03089-4105AL84	D	acciaio	-	temprato	rosso traffico RAL 3020	5	3/8-24	21	43,5	17	7	15	5	13	9/16	1,3	5	12			12,14 €
03089-4206A584	D	acciaio	-	temprato	rosso traffico RAL 3020	6	1/2-13	25	51,7	20	8	16	6	14	3/4	1,8	6	14			13,49 €
03089-4308A684	D	acciaio	-	temprato	rosso traffico RAL 3020	8	5/8-11	33	68	26	10	21	8	19	15/16	2,3	15	35			16,25 €
03089-4410A784	D	acciaio	-	temprato	rosso traffico RAL 3020	10	3/4-10	33	74	28	12	23	10	22	1-1/8	2,8	15	40			18,41 €
03089-4412AO84	D	acciaio	-	temprato	rosso traffico RAL 3020	12	3/4-16	33	78	28	14	25	12	22	1-1/8	2,8	15	39			26,05 €
03089-4516A884	D	acciaio	-	temprato	rosso traffico RAL 3020	16	1-8	40	96	32	18	28	16	27	1-1/2	3,2	20	46			36,17 €
03089-04903AJ	D	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	3	1/4-28	14	31,5	12	5	10	3,5	8	7/16	0,8	4,5	10			19,32 €
03089-04004AK	D	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	4	5/16-24	18	38,5	15	6	13	4	10	1/2	1	6	12			17,05 €
03089-04105AL	D	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	5	3/8-24	21	43,5	17	7	15	5	13	9/16	1,3	5	12			18,45 €
03089-04206A5	D	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	6	1/2-13	25	51,7	20	8	16	6	14	3/4	1,8	6	14			21,74 €
03089-04308A6	D	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	8	5/8-11	33	68	26	10	21	8	19	15/16	2,3	15	35			29,65 €
03089-04410A7	D	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	10	3/4-10	33	74	28	12	23	10	22	1-1/8	2,8	15	40			32,95 €
03089-04412AO	D	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	12	3/4-16	33	78	28	14	25	12	22	1-1/8	2,8	15	39			48,31 €
03089-04516A8	D	acciaio inox	1.4034	temprato	grigio nerastro RAL 7021	16	1-8	40	96	32	18	28	16	27	1-1/2	3,2	20	46			68,64 €
03089-04903AJ84	D	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	3	1/4-28	14	31,5	12	5	10	3,5	8	7/16	0,8	4,5	10			19,32 €
03089-04004AK84	D	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	4	5/16-24	18	38,5	15	6	13	4	10	1/2	1	6	12			17,05 €
03089-04105AL84	D	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	5	3/8-24	21	43,5	17	7	15	5	13	9/16	1,3	5	12			18,45 €
03089-04206A584	D	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	6	1/2-13	25	51,7	20	8	16	6	14	3/4	1,8	6	14			21,74 €
03089-04308A684	D	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	8	5/8-11	33	68	26	10	21	8	19	15/16	2,3	15	35			29,65 €
03089-04410A784	D	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	10	3/4-10	33	74	28	12	23	10	22	1-1/8	2,8	15	40			32,95 €
03089-04412AO84	D	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	12	3/4-16	33	78	28	14	25	12	22	1-1/8	2,8	15	39			48,31 €
03089-04516A884	D	acciaio inox	1.4034	temprato	rosso traffico RAL 3020	16	1-8	40	96	32	18	28	16	27	1-1/2	3,2	20	46			68,64 €
03089-14903AJ	D	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	3	1/4-28	14	31,5	12	5	10	3,5	8	7/16	0,8	4,5	10			19,32 €
03089-14004AK	D	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	4	5/16-24	18	38,5	15	6	13	4	10	1/2	1	6	12			17,05 €
03089-14105AL	D	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	5	3/8-24	21	43,5	17	7	15	5	13	9/16	1,3	5	12			18,45 €
03089-14206A5	D	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	6	1/2-13	25	51,7	20	8	16	6	14	3/4	1,8	6	14			21,74 €
03089-14308A6	D	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	8	5/8-11	33	68	26	10	21	8	19	15/16	2,3	15	35			29,65 €
03089-14410A7	D	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	10	3/4-10	33	74	28	12	23	10	22	1-1/8	2,8	15	40			32,95 €
03089-14412AO	D	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	12	3/4-16	33	78	28	14	25	12	22	1-1/8	2,8	15	39			48,31 €
03089-14516A8	D	acciaio inox	1.4305	non temprato	grigio nerastro RAL 7021	16	1-8	40	96	32	18	28	16	27	1-1/2	3,2	20	46			68,64 €
03089-14903AJ84	D	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	3	1/4-28	14	31,5	12	5	10	3,5	8	7/16	0,8	4,5	10			19,32 €
03089-14004AK84	D	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	4	5/16-24	18	38,5	15	6	13	4	10	1/2	1	6	12			17,05 €
03089-14105AL84	D	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	5	3/8-24	21	43,5	17	7	15	5	13	9/16	1,3	5	12			18,45 €
03089-14206A584	D	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	6	1/2-13	25	51,7	20	8	16	6	14	3/4	1,8	6	14			21,74 €
03089-14308A684	D	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	8	5/8-11	33	68	26	10	21	8	19	15/16	2,3	15	35			29,65 €
03089-14410A784	D	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	10	3/4-10	33	74	28	12	23	10	22	1-1/8	2,8	15	40			32,95 €
03089-14412AO84	D	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	12	3/4-16	33	78	28	14	25	12	22	1-1/8	2,8	15	39			48,31 €
03089-14516A884	D	acciaio inox	1.4305	non temprato	rosso traffico RAL 3020	16	1-8	40	96	32	18	28	16	27	1-1/2	3,2	20	46			68,64 €

Altri articoli di questa categoria

<< | < | 1-10 | 11-16 | > | >>

Spine di posizione in acciaio inox con impugnatura a fungo in acciaio inox - inch

03089 inch

Spine di posizione in acciaio inox con impugnatura a fungo in acciaio inox - inch

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e perno di bloccaggio allungato - inch

03089 inch

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e perno di bloccaggio allungato - inch

Spine di posizione in acciaio o acciaio inox, versione corta, con impugnatura a fungo in plastica - inch

03089 inch

Spine di posizione in acciaio o acciaio inox, versione corta, con impugnatura a fungo in plastica - inch

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, con coperchio - inch

03090 inch

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, con coperchio - inch

Spine di posizione in acciaio leva eccentrica in plastica - inch

03090 inch

Spine di posizione in acciaio leva eccentrica in plastica - inch

Spine di posizione in acciaio con gancio di traino - inch

03091 inch

Spine di posizione in acciaio con gancio di traino - inch

Spine di posizione in acciaio o acciaio inox con perno filettato - inch

03092 inch

Spine di posizione in acciaio o acciaio inox con perno filettato - inch

Spine di posizione in acciaio o acciaio inox, senza collare, con impugnatura a fungo in plastica - inch

03093 inch

Spine di posizione in acciaio o acciaio inox, senza collare, con impugnatura a fungo in plastica - inch

Spine di posizione in acciaio o acciaio inox senza collare con impugnatura a fungo in plastica e perno di bloccaggio allungato - inch

03093 inch

Spine di posizione in acciaio o acciaio inox senza collare con impugnatura a fungo in plastica e perno di bloccaggio allungato - inch

Spine di posizione in acciaio inox senza collare con impugnatura a fungo in acciaio inox - inch

03093 inch

Spine di posizione in acciaio inox senza collare con impugnatura a fungo in acciaio inox - inch

<< | < | 1-10 | 11-16 | > | >>

Carrello

Quantità articoli:

0

Somma:

0,00 €

vai al carrello

Ordine rapido / verifica disponibilitàOrdine diretto o verifica della disponibilitàmostra

Serbia

Copyright © 2025 norelem. Tutti i diritti riservati.

Fon +49 71 45/206-44 - 45 · Fax +49 71 45/206-83
