Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e perno di bloccaggio allungato - inch

03089 inch

Spine di posizione in acciaio o acciaio inox con impugnatura a...

Prodotti
- Panoramica dei prodotti
  - norelem inch
    - Pressori a molla Spine di posizionamento Battute Elementi di centraggio e di posizionamento Fissaggi Tasselli - inch
      - Spine di posizionamento - inch
        Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e perno di bloccaggio allungato - inch

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Modello in acciaio:
corpo filettato e perno di bloccaggio in acciaio automatico.

Versione in acciaio inox:
Corpo filettato 1.4305.
Perno di bloccaggio temprato 1.4034.
Perno di bloccaggio non temprato 1.4305.

Impugnatura a fungo in materiale termoplastico.

Versione:Versione in acciaio:
Corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.

Versione in acciaio inox:
Corpo filettato lucido.
Perno di bloccaggio temprato e rettificato, lucido.
Perno di bloccaggio non temprato e rettificato, lucido.

Impugnatura a fungo in materiale termoplastico grigio nerastro RAL7021.Nota:Le spine di posizionamento trovano impiego laddove è necessario impedire una modifica della posizione d'arresto per effetto delle forze trasversali. Solo dopo il disinnesto manuale della spina è possibile modificare la posizione d'arresto.Su richiesta:Versioni speciali.Accessori:Anelli distanziatori 03089.

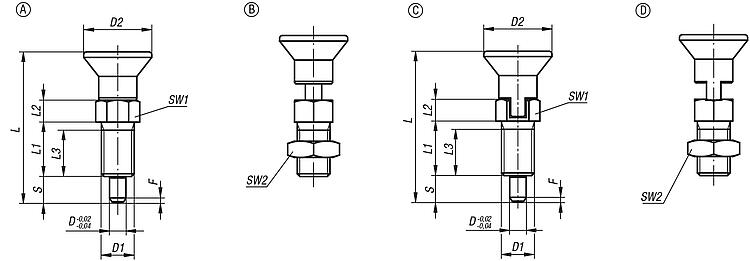

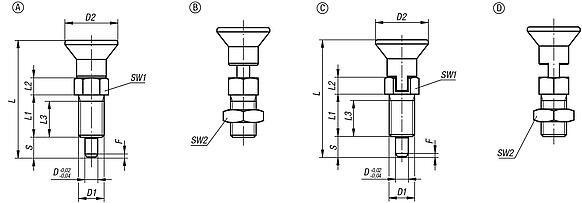

Kit di connettori per parti a parete sottile 03094-10.Nota disegno:

Forma A: senza incavo d'arresto, senza controdado

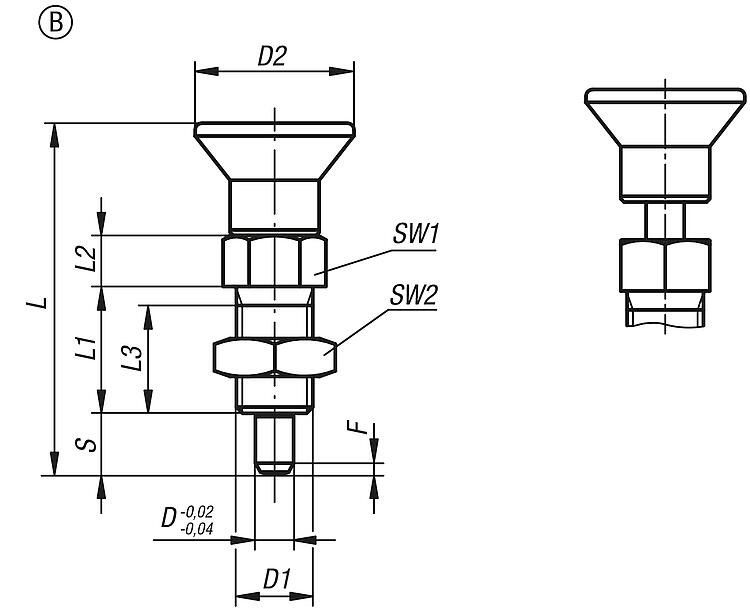

Forma B: senza incavo d'arresto, con controdado
Forma C: con incavo d'arresto, senza controdado
Forma D: con incavo d'arresto, con controdado

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03089 inch Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e perno di bloccaggio allungato - inch

Disegni (sintesi completa)

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e perno di bloccaggio allungato - inch

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e perno di bloccaggio allungato, senza incavo d'arresto, senza controdado - inch

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica e perno di bloccaggio allungato, senza incavo d'arresto, senza controdado - inch

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine acciaio temprato	N. ordine acciaio inox temprato	N. ordine acciaio inox non temprato	Forma	D	D1	D2	L	L1	L2	L3	Corsa S	SW1	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	Filtro
03089-21903AJ	03089-201903AJ	03089-211903AJ	A	3	1/4-28	14	33	12	5	10	5	8	0,8	4,5	12
03089-21004AK	03089-201004AK	03089-211004AK	A	4	5/16-24	18	40,5	15	6	13	6	10	1	6	15
03089-21105AL	03089-201105AL	03089-211105AL	A	5	3/8-24	21	46,5	17	7	15	8	13	1,3	5	16
03089-21206A5	03089-201206A5	03089-211206A5	A	6	1/2-13	25	55	20	8	17	9	14	1,8	6	18
03089-21308A6	03089-201308A6	03089-211308A6	A	8	5/8-11	33	72	26	10	23	12	19	2,3	15	45
03089-21410A7	03089-201410A7	03089-211410A7	A	10	3/4-10	33	79	28	12	25	15	22	2,8	15	43
03089-21412AO	03089-201412AO	03089-211412AO	A	12	3/4-16	33	84	28	14	25	18	22	2,8	15	51
03089-21516A8	03089-201516A8	03089-211516A8	A	16	1-8	40	104	32	18	28	24	27	3,2	20	50

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, perno di bloccaggio allungato e controdado - inch

Maggiori informazioni

Disegni

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, perno di bloccaggio allungato e controdado - inch

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine acciaio temprato	N. ordine acciaio inox temprato	N. ordine acciaio inox non temprato	Forma	D	D1	D2	L	L1	L2	L3	Corsa S	SW1	SW2	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	Filtro
03089-22903AJ	03089-202903AJ	03089-212903AJ	B	3	1/4-28	14	33	12	5	10	5	8	7/16	0,8	4,5	12
03089-22004AK	03089-202004AK	03089-212004AK	B	4	5/16-24	18	40,5	15	6	13	6	10	1/2	1	6	15
03089-22105AL	03089-202105AL	03089-212105AL	B	5	3/8-24	21	46,5	17	7	15	8	13	9/16	1,3	5	16
03089-22206A5	03089-202206A5	03089-212206A5	B	6	1/2-13	25	55	20	8	17	9	14	3/4	1,8	6	18
03089-22308A6	03089-202308A6	03089-212308A6	B	8	5/8-11	33	72	26	10	23	12	19	15/16	2,3	15	45
03089-22410A7	03089-202410A7	03089-212410A7	B	10	3/4-10	33	79	28	12	25	15	22	1-1/8	2,8	15	43
03089-22412AO	03089-202412AO	03089-212412AO	B	12	3/4-16	33	84	28	14	25	18	22	1-1/8	2,8	15	51
03089-22516A8	03089-202516A8	03089-212516A8	B	16	1-8	40	104	32	18	28	24	27	1-1/2	3,2	20	50
