03090 inchSpine di posizione in acciaio leva eccentrica in plastica - inch |
Indietro |
|
|
DescrizioneMateriale:Modello in acciaio:
corpo filettato in acciaio.
Perno di bloccaggio in acciaio.
Leva di serraggio in materiale termoplastico PPA (resistente alle alte temperature) rinforzato con fibra di vetro.Versione:Modello in acciaio:
corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.
Leva di serraggio grigio-nera RAL7021.Nota:Le spine di posizione vengono utilizzate per impedire una modifica della posizione d'arresto per effetto di forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto. Con questa spina di posizione, il disinnesto si ottiene mediante maniglia a leva eccentrica. La spina di posizione resta disinnestata se la leva di serraggio viene mossa oltre il punto morto della leva eccentrica.
L'impugnatura eccentrica ergonomica consente una facile manipolazione con poco sforzo. Range di temperatura: Temperatura di utilizzo costante a norma IEC 216 max. 160 °C.
Temperatura di utilizzo a breve termine max. 250 °C.Vantaggi:Comando semplice e veloce.
Adatto per applicazioni ad alte temperature.
Con funzione di arresto integrata.Su richiesta:Versioni speciali.Accessori:Anelli distanziatori 03089
Boccole di posizionamento per spine di posizionamento 03099-50

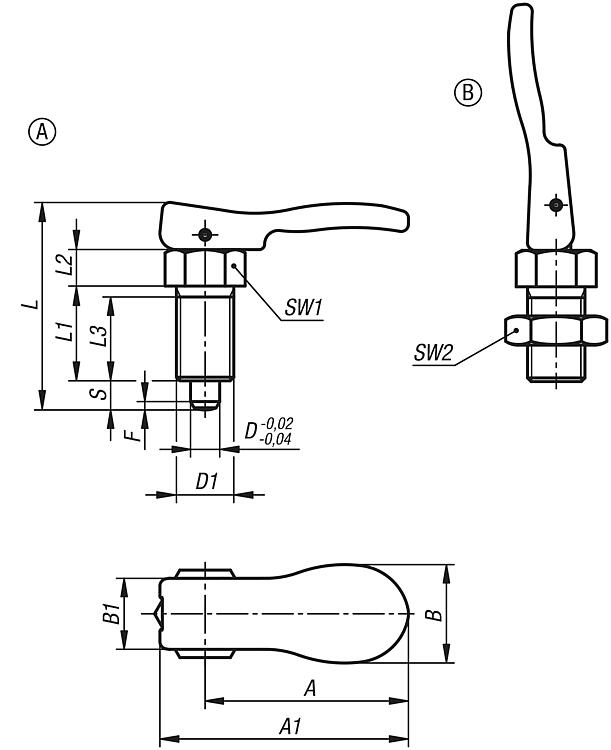

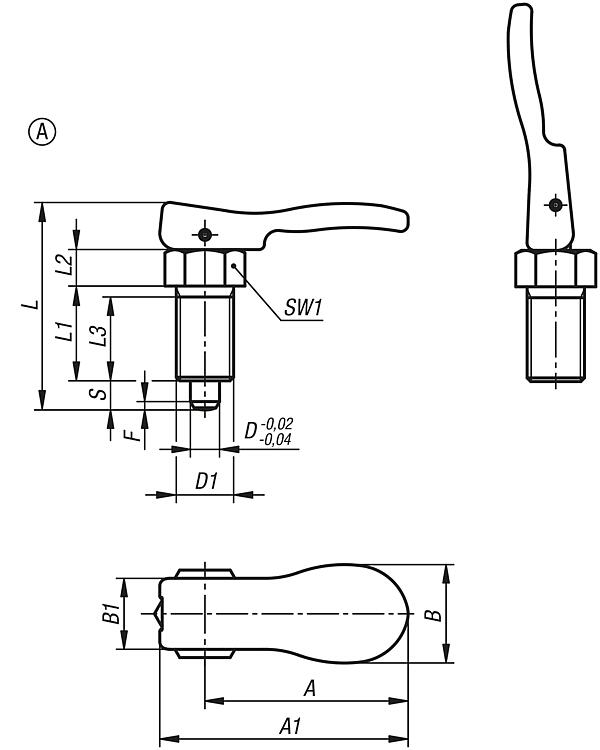

Supporti per spine a leva 03099Nota disegno:Forma A: senza controdado

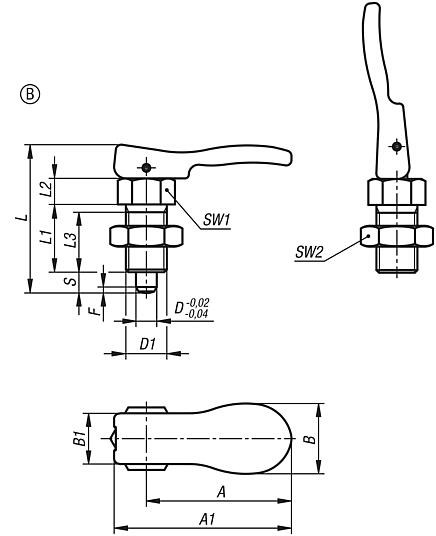

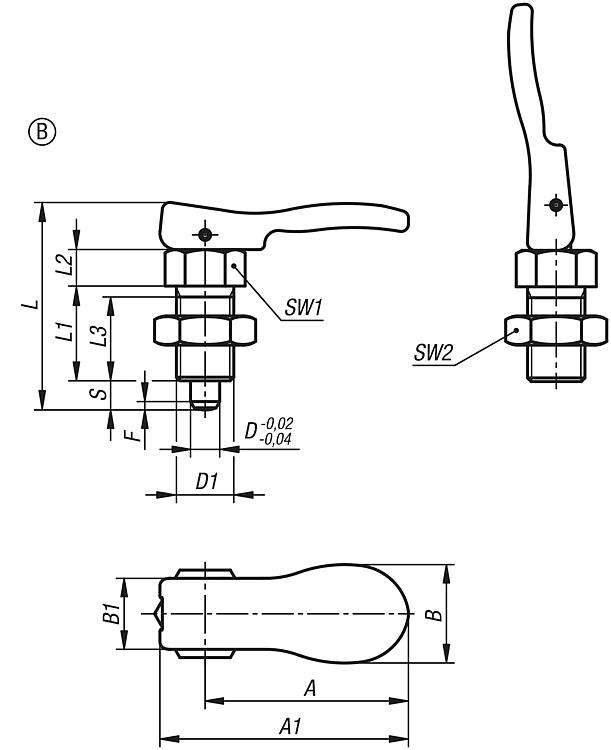

Forma B: con controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | Colore
componenti | Forma | A | A1 | B | B1 | D
| D1 | Corsa
S | L | L1 | L2 | L3 | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-8105AL | acciaio | nero | A | 31,7 | 41,7 | 17,8 | 12,9 | 5 | 3/8-24 | 5 | 39 | 17 | 7 | 15 | 13 | 1,3 | 5 | 12 | | | 13,52 € | | | 03090-8206A5 | acciaio | nero | A | 31,6 | 41,7 | 17,8 | 12,9 | 6 | 1/2-13 | 6 | 44 | 20 | 8 | 17 | 14 | 1,8 | 6 | 14 | | | 15,02 € | | | 03090-8308A6 | acciaio | nero | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | 5/8-11 | 8 | 56,9 | 26 | 10 | 23 | 19 | 2,3 | 15 | 35 | | | 17,93 € | | | 03090-8410A7 | acciaio | nero | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | 3/4-10 | 10 | 62,9 | 28 | 12 | 25 | 22 | 2,8 | 15 | 34 | | | 29,13 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | Colore
componenti | Forma | A | A1 | B | B1 | D
| D1 | Corsa
S | L | L1 | L2 | L3 | SW1 | SW2 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-9105AL | acciaio | nero | B | 31,7 | 41,7 | 17,8 | 12,9 | 5 | 3/8-24 | 5 | 39 | 17 | 7 | 15 | 13 | 17 | 1,3 | 5 | 12 | | | 13,70 € | | | 03090-9206A5 | acciaio | nero | B | 31,6 | 41,7 | 17,8 | 12,9 | 6 | 1/2-13 | 6 | 44 | 20 | 8 | 17 | 14 | 19 | 1,8 | 6 | 14 | | | 15,25 € | | | 03090-9308A6 | acciaio | nero | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | 5/8-11 | 8 | 56,9 | 26 | 10 | 23 | 19 | 24 | 2,3 | 15 | 35 | | | 18,38 € | | | 03090-9410A7 | acciaio | nero | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | 3/4-10 | 10 | 62,9 | 28 | 12 | 25 | 22 | 30 | 2,8 | 15 | 34 | | | 29,72 € | |
|
