03090 inchSpine di posizione in acciaio o acciaio inox con impugnatura a... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Le spine di posizionamento trovano impiego laddove è necessario impedire una modifica della posizione d'arresto per effetto delle forze trasversali. Solo dopo il disinnesto manuale della spina è possibile modificare la posizione d'arresto. Se il disinnesto deve prolungarsi nel tempo e se occorre evitare che il perno di bloccaggio si sblocchi, si raccomandano le forme C e/o D.Materiale:Modello in acciaio:
corpo filettato e perno di bloccaggio in acciaio automatico.
Versione in acciaio inox:
Corpo filettato 1.4305.
Perno di bloccaggio temprato 1.4034.
Perno di bloccaggio non temprato 1.4305.
Impugnatura a fungo in materiale termoplastico. Versione:Versione in acciaio:
Corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.
Versione in acciaio inox:
Corpo filettato lucido.
Perno di bloccaggio temprato e rettificato, lucido.
Perno di bloccaggio non temprato e rettificato, lucido.

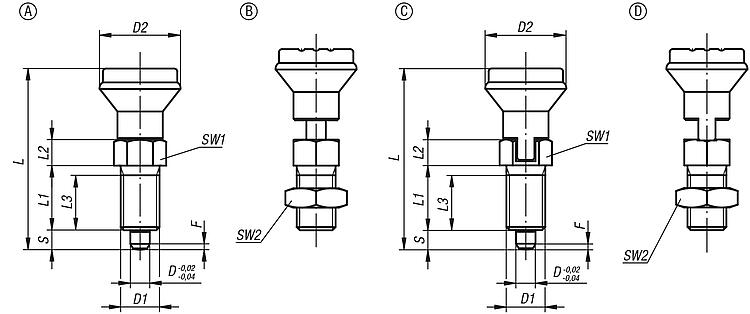

Impugnatura a fungo in materiale termoplastico grigio nerastro RAL7021.Su richiesta:Versioni speciali.Nota disegno:Forma A: senza incavo d'arresto, senza controdado
Forma B: senza incavo d'arresto, con controdado
Forma C: con incavo d'arresto, senza controdado
Forma D: con incavo d'arresto, con controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |

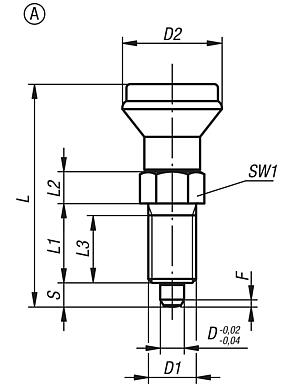

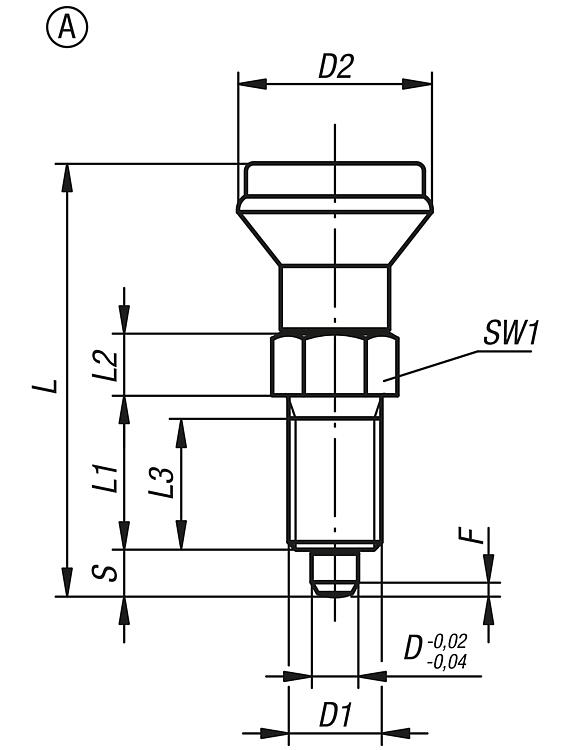

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, con coperchio, senza incavo d'arresto, senza controdado - inch |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Dimensioni | Materiale
corpo base | Perno di bloccaggio | Forma | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-1005A4 | 0 | acciaio | temprato | A | 5 | 3/8-16 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 |  | | 10,42 € | | | 03090-1105AL | 1 | acciaio | temprato | A | 5 | 3/8-24 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 9,90 € | | | 03090-1206A5 | 2 | acciaio | temprato | A | 6 | 1/2-13 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 10,98 € | | | 03090-1308A6 | 3 | acciaio | temprato | A | 8 | 5/8-11 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 13,50 € | | | 03090-1410A7 | 4 | acciaio | temprato | A | 10 | 3/4-10 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 14,39 € | | | 03090-01005A4 | 0 | acciaio inox | temprato | A | 5 | 3/8-16 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 16,99 € | | | 03090-01105AL | 1 | acciaio inox | temprato | A | 5 | 3/8-24 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 16,13 € | | | 03090-01206A5 | 2 | acciaio inox | temprato | A | 6 | 1/2-13 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 19,07 € | | | 03090-01308A6 | 3 | acciaio inox | temprato | A | 8 | 5/8-11 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 24,05 € | | | 03090-01410A7 | 4 | acciaio inox | temprato | A | 10 | 3/4-10 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 25,93 € | | | 03090-11005A4 | 0 | acciaio inox | non temprato | A | 5 | 3/8-16 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 16,99 € | | | 03090-11105AL | 1 | acciaio inox | non temprato | A | 5 | 3/8-24 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 16,13 € | | | 03090-11206A5 | 2 | acciaio inox | non temprato | A | 6 | 1/2-13 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 19,07 € | | | 03090-11308A6 | 3 | acciaio inox | non temprato | A | 8 | 5/8-11 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 24,05 € | | | 03090-11410A7 | 4 | acciaio inox | non temprato | A | 10 | 3/4-10 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 25,93 € | |
|

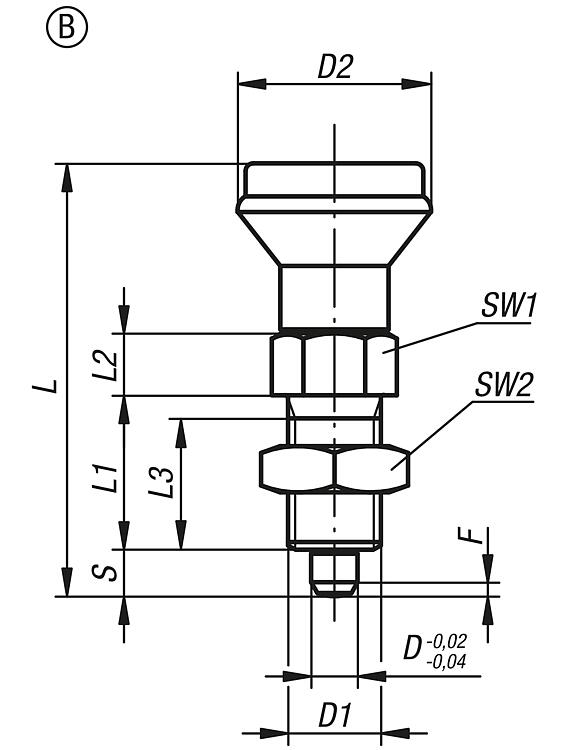

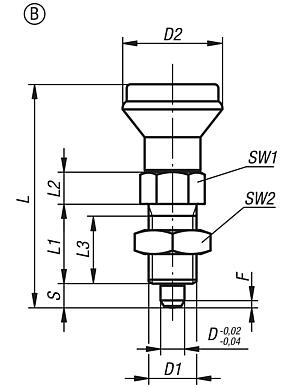

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, con coperchio, senza incavo d'arresto, con controdado - inch |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Dimensioni | Materiale
corpo base | Perno di bloccaggio | Forma | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | SW2 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-2005A4 | 0 | acciaio | temprato | B | 5 | 3/8-16 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 9/16 | 1,3 | 5 | 12 | | | 10,40 € | | | 03090-2105AL | 1 | acciaio | temprato | B | 5 | 3/8-24 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 9/16 | 1,3 | 5 | 12 | | | 10,10 € | | | 03090-2206A5 | 2 | acciaio | temprato | B | 6 | 1/2-13 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 3/4 | 1,8 | 6 | 14 | | | 11,20 € | | | 03090-2308A6 | 3 | acciaio | temprato | B | 8 | 5/8-11 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 15/16 | 2,3 | 15 | 35 | | | 13,90 € | | | 03090-2410A7 | 4 | acciaio | temprato | B | 10 | 3/4-10 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 1-1/8 | 2,8 | 15 | 34 | | | 14,84 € | | | 03090-02005A4 | 0 | acciaio inox | temprato | B | 5 | 3/8-16 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 9/16 | 1,3 | 5 | 12 | | | 18,09 € | | | 03090-02105AL | 1 | acciaio inox | temprato | B | 5 | 3/8-24 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 9/16 | 1,3 | 5 | 12 | | | 17,26 € | | | 03090-02206A5 | 2 | acciaio inox | temprato | B | 6 | 1/2-13 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 3/4 | 1,8 | 6 | 14 | | | 20,27 € | | | 03090-02308A6 | 3 | acciaio inox | temprato | B | 8 | 5/8-11 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 15/16 | 2,3 | 15 | 35 | | | 25,76 € | | | 03090-02410A7 | 4 | acciaio inox | temprato | B | 10 | 3/4-10 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 1-1/8 | 2,8 | 15 | 34 | | | 26,84 € | | | 03090-12005A4 | 0 | acciaio inox | non temprato | B | 5 | 3/8-16 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 9/16 | 1,3 | 5 | 12 | | | 18,09 € | | | 03090-12105AL | 1 | acciaio inox | non temprato | B | 5 | 3/8-24 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 9/16 | 1,3 | 5 | 12 | | | 17,26 € | | | 03090-12206A5 | 2 | acciaio inox | non temprato | B | 6 | 1/2-13 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 3/4 | 1,8 | 6 | 14 | | | 20,27 € | | | 03090-12308A6 | 3 | acciaio inox | non temprato | B | 8 | 5/8-11 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 15/16 | 2,3 | 15 | 35 | | | 25,76 € | | | 03090-12410A7 | 4 | acciaio inox | non temprato | B | 10 | 3/4-10 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 1-1/8 | 2,8 | 15 | 34 | | | 26,84 € | |
|

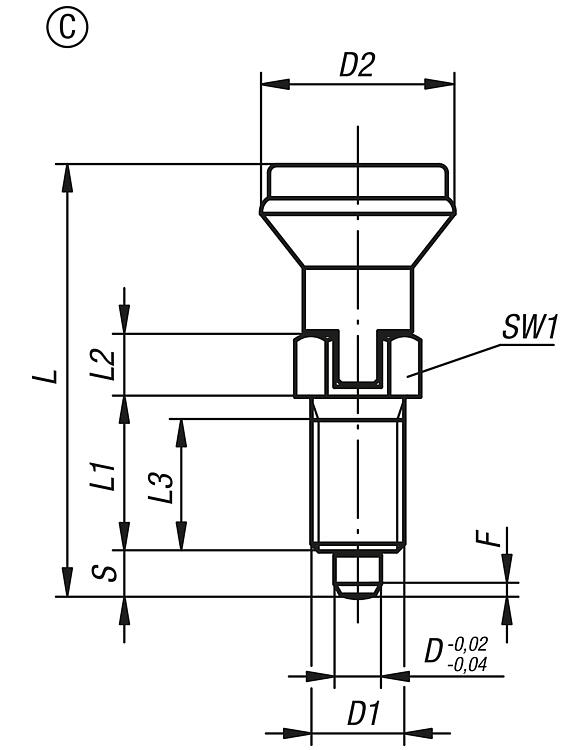

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, con coperchio, con incavo d'arresto, senza controdado - inch |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | Perno di bloccaggio | Forma | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-3005A4 | acciaio | temprato | C | 5 | 3/8-16 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 13,12 € | | | 03090-3105AL | acciaio | temprato | C | 5 | 3/8-24 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 12,49 € | | | 03090-3206A5 | acciaio | temprato | C | 6 | 1/2-13 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 13,89 € | | | 03090-3308A6 | acciaio | temprato | C | 8 | 5/8-11 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 15,77 € | | | 03090-3410A7 | acciaio | temprato | C | 10 | 3/4-10 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 16,12 € | | | 03090-03005A4 | acciaio inox | temprato | C | 5 | 3/8-16 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 19,07 € | | | 03090-03105AL | acciaio inox | temprato | C | 5 | 3/8-24 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 18,15 € | | | 03090-03206A5 | acciaio inox | temprato | C | 6 | 1/2-13 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 21,48 € | | | 03090-03308A6 | acciaio inox | temprato | C | 8 | 5/8-11 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 27,70 € | | | 03090-03410A7 | acciaio inox | temprato | C | 10 | 3/4-10 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 30,89 € | | | 03090-13005A4 | acciaio inox | non temprato | C | 5 | 3/8-16 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 19,07 € | | | 03090-13105AL | acciaio inox | non temprato | C | 5 | 3/8-24 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 18,15 € | | | 03090-13206A5 | acciaio inox | non temprato | C | 6 | 1/2-13 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 21,48 € | | | 03090-13308A6 | acciaio inox | non temprato | C | 8 | 5/8-11 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 27,70 € | | | 03090-13410A7 | acciaio inox | non temprato | C | 10 | 3/4-10 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 30,89 € | |
|

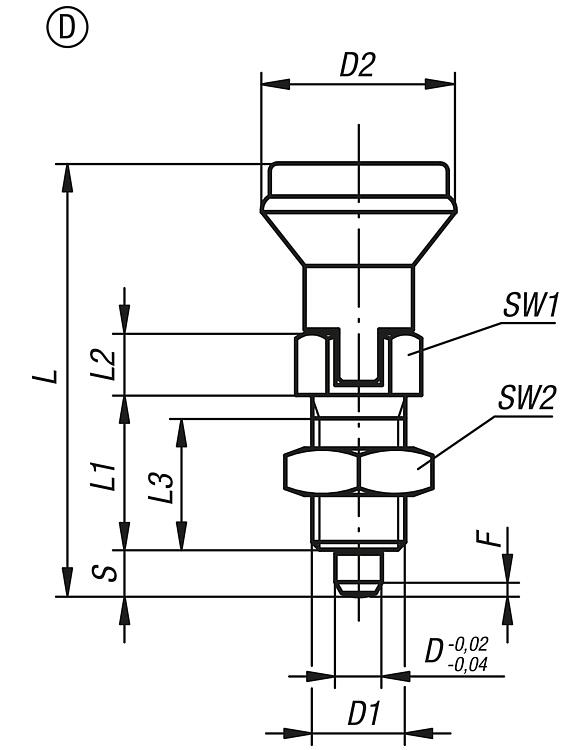

Spine di posizione in acciaio o acciaio inox con impugnatura a fungo in plastica, con coperchio, con incavo d'arresto e controdado - inch |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Dimensioni | Materiale
corpo base | Perno di bloccaggio | Forma | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | SW2 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03090-4005A4 | 0 | acciaio | temprato | D | 5 | 3/8-16 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 9/16 | 1,3 | 5 | 12 | | | 12,80 € | | | 03090-4105AL | 1 | acciaio | temprato | D | 5 | 3/8-24 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 9/16 | 1,3 | 5 | 12 | | | 12,59 € | | | 03090-4206A5 | 2 | acciaio | temprato | D | 6 | 1/2-13 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 3/4 | 1,8 | 6 | 14 | | | 14,15 € | | | 03090-4308A6 | 3 | acciaio | temprato | D | 8 | 5/8-11 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 15/16 | 2,3 | 15 | 35 | | | 16,23 € | | | 03090-4410A7 | 4 | acciaio | temprato | D | 10 | 3/4-10 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 1-1/8 | 2,8 | 15 | 34 | | | 16,43 € | | | 03090-04005A4 | 0 | acciaio inox | temprato | D | 5 | 3/8-16 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 9/16 | 1,3 | 5 | 12 | | | 20,18 € | | | 03090-04105AL | 1 | acciaio inox | temprato | D | 5 | 3/8-24 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 9/16 | 1,3 | 5 | 12 | | | 19,23 € | | | 03090-04206A5 | 2 | acciaio inox | temprato | D | 6 | 1/2-13 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 3/4 | 1,8 | 6 | 14 | | | 22,64 € | | | 03090-04308A6 | 3 | acciaio inox | temprato | D | 8 | 5/8-11 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 15/16 | 2,3 | 15 | 35 | | | 29,36 € | | | 03090-04410A7 | 4 | acciaio inox | temprato | D | 10 | 3/4-10 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 1-1/8 | 2,8 | 15 | 34 | | | 31,46 € | | | 03090-14005A4 | 0 | acciaio inox | non temprato | D | 5 | 3/8-16 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 9/16 | 1,3 | 5 | 12 | | | 20,18 € | | | 03090-14105AL | 1 | acciaio inox | non temprato | D | 5 | 3/8-24 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 9/16 | 1,3 | 5 | 12 | | | 19,23 € | | | 03090-14206A5 | 2 | acciaio inox | non temprato | D | 6 | 1/2-13 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 3/4 | 1,8 | 6 | 14 | | | 22,64 € | | | 03090-14308A6 | 3 | acciaio inox | non temprato | D | 8 | 5/8-11 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 15/16 | 2,3 | 15 | 35 | | | 29,36 € | | | 03090-14410A7 | 4 | acciaio inox | non temprato | D | 10 | 3/4-10 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 1-1/8 | 2,8 | 15 | 34 | | | 31,46 € | |
|
