        Supporti piani per piedini di regolazione in zinco pressofuso o acciaio inox

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Supporto piano in zinco pressofuso o acciaio inox 1.4305.
Piastra antiscivolo elastomero termoplastico.

Versione:Supporto piano in zinco pressofuso verniciato a polvere colore nero. Supporto piano acciaio inox non trattato.Nota:I piedini di regolazione si articolano in un supporto piano e un mandrino filettato. Ogni supporto piano può essere combinato con ogni mandrino filettato.
La piastra antiscivolo assorbe le vibrazioni e impedisce lo scivolamento del piedino di regolazione.
Per le aste filettate compatibili vedere 27828.Nota disegno:

Forma A senza foro di avvitamento senza piastra antiscivolo
Forma B senza foro di avvitamento con piastra antiscivolo
Forma C con foro di avvitamento (aperto) senza piastra antiscivolo
Forma D con foro di avvitamento (aperto) senza piastra antiscivolo

1) dal supporto piano Ø 80

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 27817 Supporti piani per piedini di regolazione in zinco pressofuso o acciaio inox

173 kB

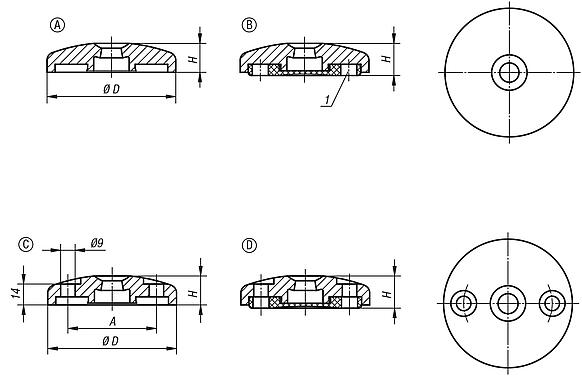

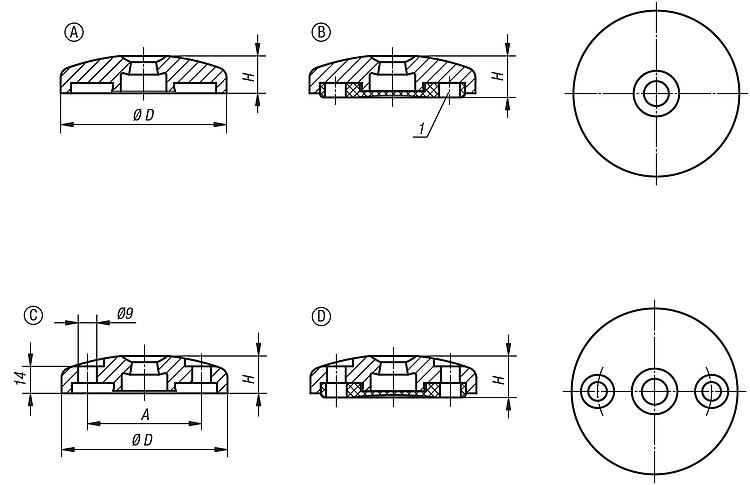

Disegni (sintesi completa)

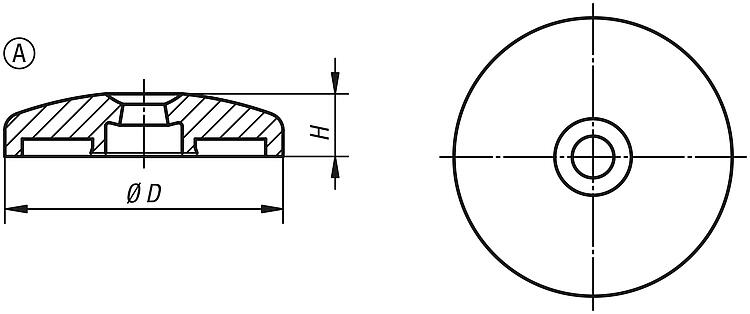

Supporti piani per piedini di regolazione in zinco pressofuso o acciaio inox, forma A

Maggiori informazioni

Disegni

Supporti piani per piedini di regolazione in zinco pressofuso o acciaio inox, forma A

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	D	H	Carico ammissibile max. kN	Prezzo
27817-10401	A	zinco	40	18	20	6,58 €
27817-10451	A	zinco	45	18	25	7,30 €
27817-10501	A	zinco	50	18	25	7,66 €
27817-10601	A	zinco	60	18	35	11,12 €
27817-10801	A	zinco	80	18	35	13,20 €
27817-11001	A	zinco	100	18	35	17,04 €
27817-11201	A	zinco	120	18	35	22,15 €
27817-10602	A	acciaio inox	60	18	45	24,67 €
27817-10802	A	acciaio inox	80	18	45	34,36 €
27817-11002	A	acciaio inox	100	18	45	52,76 €

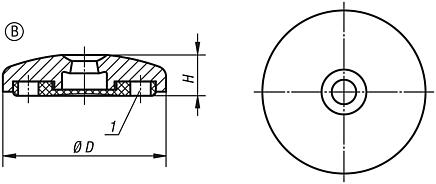

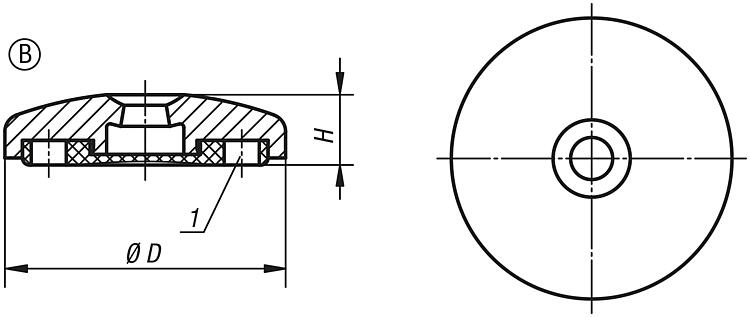

Supporti piani per piedini di regolazione in zinco pressofuso o acciaio inox, forma B

Maggiori informazioni

Disegni

Supporti piani per piedini di regolazione in zinco pressofuso o acciaio inox, forma B

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	D	H	Carico ammissibile max. kN	Prezzo
27817-20601	B	zinco	60	20	35	12,12 €
27817-20801	B	zinco	80	20	35	14,80 €
27817-21001	B	zinco	100	20	35	20,77 €
27817-21201	B	zinco	120	20	35	25,78 €
27817-20602	B	acciaio inox	60	20	45	25,68 €
27817-20802	B	acciaio inox	80	20	45	35,90 €
27817-21002	B	acciaio inox	100	20	45	55,99 €

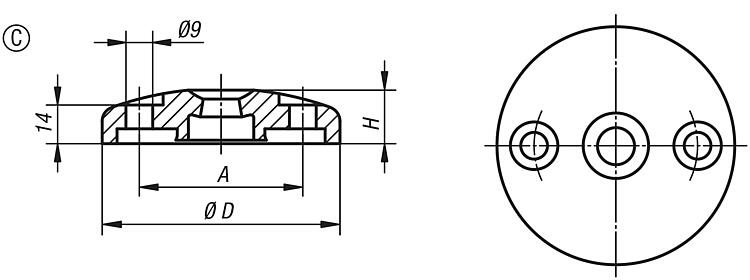

Supporti piani per piedini di regolazione in zinco pressofuso o acciaio inox, forma C

Maggiori informazioni

Disegni

Supporti piani per piedini di regolazione in zinco pressofuso o acciaio inox, forma C

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	D	A	H	Carico ammissibile max. kN	Prezzo
27817-30801	C	zinco	80	55	18	35	16,72 €
27817-31001	C	zinco	100	74	18	35	20,48 €
27817-30802	C	acciaio inox	80	55	18	45	37,79 €
27817-31002	C	acciaio inox	100	74	18	45	56,34 €

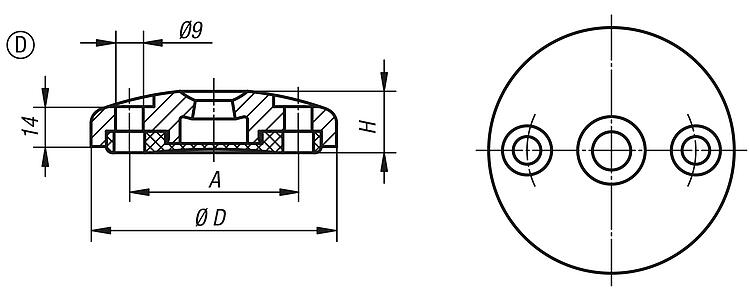

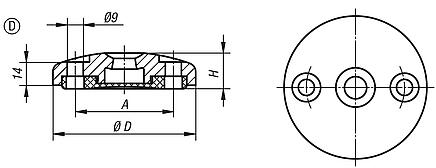

Supporti piani per piedini di regolazione in zinco pressofuso o acciaio inox, forma D

Maggiori informazioni

Disegni

Supporti piani per piedini di regolazione in zinco pressofuso o acciaio inox, forma D

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	D	A	H	Carico ammissibile max. kN	Prezzo
27817-40801	D	zinco	80	55	20	35	18,38 €
27817-41001	D	zinco	100	74	20	35	23,62 €
27817-40802	D	acciaio inox	80	55	20	45	39,49 €
27817-41002	D	acciaio inox	100	74	20	45	59,54 €
