        Piedini di regolazione in acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Piedino di appoggio in poliammide.
Mandrino filettato in acciaio inox.
Piastra antiscivolo (NBR) 70 Shore.Versione:Piedino di appoggio blu RAL 5005.
Mandrino filettato grezzo.
Piastra antiscivolo colore nero.Nota:Piedini regolabili in acciaio inox con poliammide, opzionalmente con piastra antiscivolo. La piastra antiscivolo assorbe le vibrazioni e impedisce lo scivolamento del piedino regolabile.

I valori di carico indicati nella tabella si basano su una serie di test in cui è stato applicato un carico statico perpendicolare alla base, al centro del mandrino. Le forze che agiscono radialmente, come quelle causate da vibrazioni o altri effetti simili, influenzano la capacità di carico e non sono state considerate nei valori indicati.Su richiesta:

Mandrino filettato in acciaio inox 1.4401.
Piedino di appoggio in nero.
Con inclinazione di 30°.

Accessori:Dadi esagonali 07212.

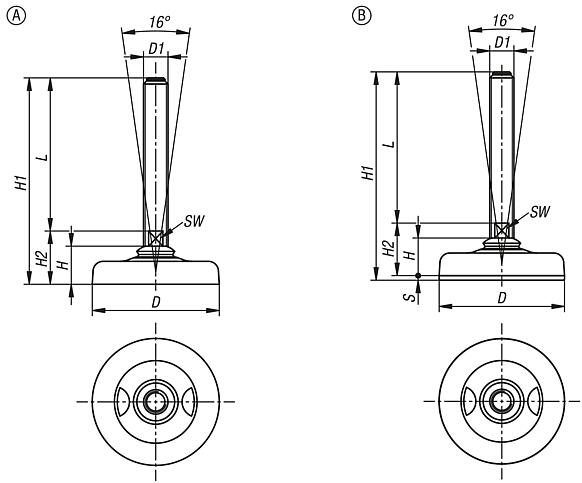

Nota disegno:

Forma A senza foro di avvitamento senza piastra antiscivolo
Forma B con piastra antiscivolo

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 27792-10 Piedini di regolazione in acciaio inox

217 kB

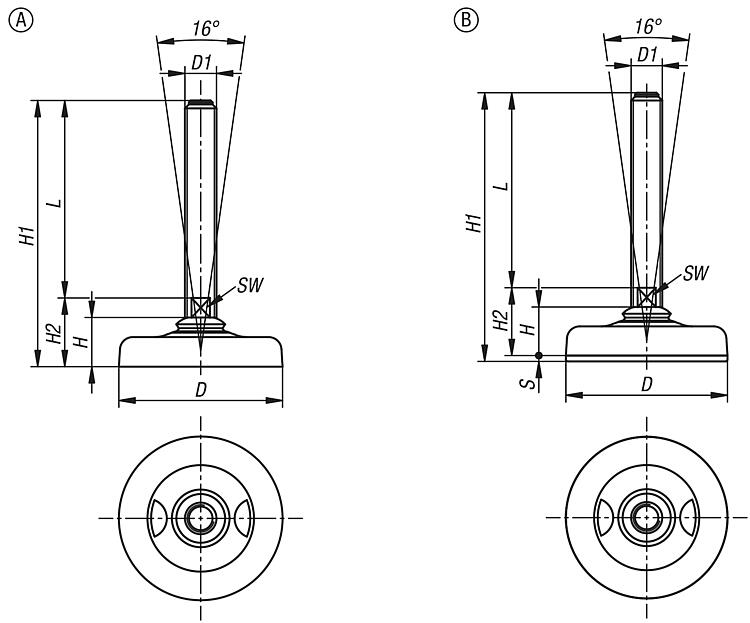

Disegni (sintesi completa)

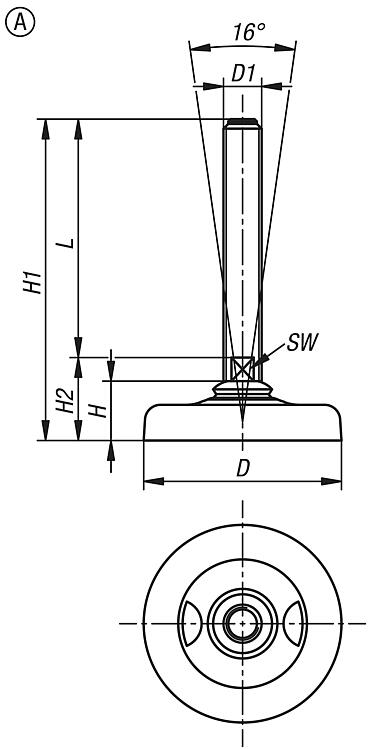

Piedini regolabili in acciaio inox, forma A

Maggiori informazioni

Disegni

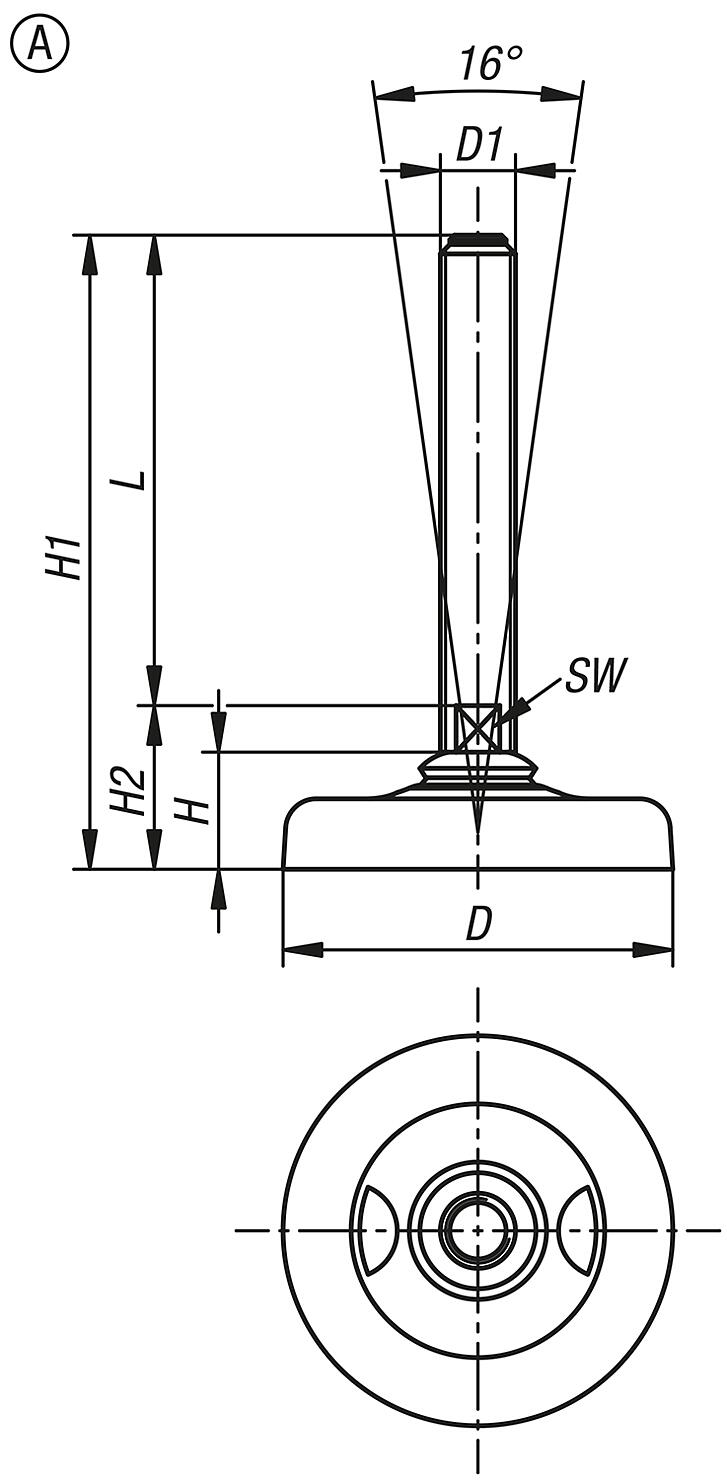

Piedini regolabili in acciaio inox, forma A

Selezione/filtro articoli

N. ordine	Forma	D	D1	H	H1	H2	L	SW	Carico ammissibile max. kN (solo con carico statico)	Prezzo
27792-10-12106512X100	A	65	M12	29	139	39	100	10	13	9,29 €
27792-10-12106512X150	A	65	M12	29	189	39	150	10	13	10,58 €
27792-10-12106512X50	A	65	M12	29	89	39	50	10	13	8,38 €
27792-10-12106516X100	A	65	M16	29	139	39	100	13	18	11,02 €
27792-10-12106516X150	A	65	M16	29	189	39	150	13	18	13,19 €
27792-10-12106516X200	A	65	M16	29	239	39	200	13	18	14,66 €
27792-10-12108316X100	A	83	M16	25	135	35	100	13	20	11,81 €
27792-10-12108316X150	A	83	M16	25	185	35	150	13	20	14,00 €
27792-10-12108316X200	A	83	M16	25	235	35	200	13	20	15,49 €
27792-10-12108320X100	A	83	M20	25	137	37	100	17	20	15,49 €
27792-10-12108320X150	A	83	M20	25	187	37	150	17	20	18,11 €
27792-10-12108320X200	A	83	M20	25	237	37	200	17	20	20,69 €
27792-10-12110316X100	A	103	M16	27	137	37	100	13	30	12,54 €
27792-10-12110316X150	A	103	M16	27	187	37	150	13	30	14,86 €
27792-10-12110316X200	A	103	M16	27	237	37	200	13	30	16,16 €
27792-10-12110320X100	A	103	M20	27	139	39	100	17	30	16,16 €
27792-10-12110320X150	A	103	M20	27	189	39	150	17	30	18,94 €
27792-10-12110320X200	A	103	M20	27	239	39	200	17	30	21,32 €
27792-10-12110324X100	A	103	M24	27	139	39	100	20	30	19,40 €
27792-10-12110324X150	A	103	M24	27	189	39	150	20	30	23,25 €
27792-10-12110324X200	A	103	M24	27	239	39	200	20	30	27,32 €

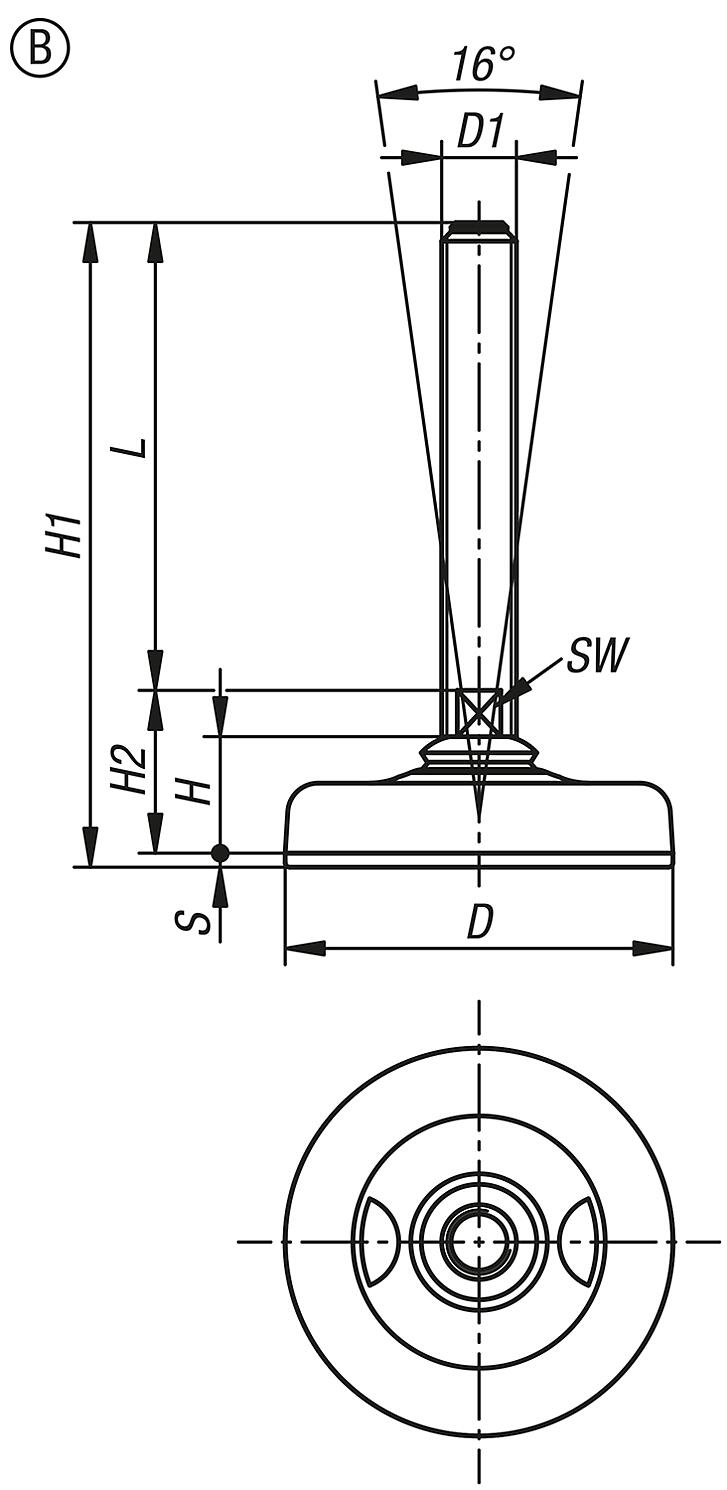

Piedini regolabili in acciaio inox, forma B

Maggiori informazioni

Disegni

Piedini regolabili in acciaio inox, forma B

Selezione/filtro articoli

N. ordine	Forma	D	D1	H	H1	H2	L	SW	S	Carico ammissibile max. kN (solo con carico statico)	Prezzo
27792-10-22106512X100	B	65	M12	29	142	39	100	10	3	13	11,58 €
27792-10-22106512X150	B	65	M12	29	192	39	150	10	3	13	12,97 €
27792-10-22106512X50	B	65	M12	29	92	39	50	10	3	13	10,59 €
27792-10-22106516X100	B	65	M16	29	142	39	100	13	3	18	13,43 €
27792-10-22106516X150	B	65	M16	29	192	39	150	13	3	18	15,74 €
27792-10-22106516X200	B	65	M16	29	242	39	200	13	3	18	17,38 €
27792-10-22108316X100	B	83	M16	25	138	35	100	13	3	20	14,93 €
27792-10-22108316X150	B	83	M16	25	188	35	150	13	3	20	17,31 €
27792-10-22108316X200	B	83	M16	25	238	35	200	13	3	20	18,91 €
27792-10-22108320X100	B	83	M20	25	140	37	100	17	3	20	18,91 €
27792-10-22108320X150	B	83	M20	25	190	37	150	17	3	20	21,68 €
27792-10-22108320X200	B	83	M20	25	240	37	200	17	3	20	24,45 €
27792-10-22110316X100	B	103	M16	27	140	37	100	13	3	30	16,38 €
27792-10-22110316X150	B	103	M16	27	190	37	150	13	3	30	18,91 €
27792-10-22110316X200	B	103	M16	27	240	37	200	13	3	30	20,29 €
27792-10-22110320X100	B	103	M20	27	142	39	100	17	3	30	20,29 €
27792-10-22110320X150	B	103	M20	27	192	39	150	17	3	30	23,28 €
27792-10-22110320X200	B	103	M20	27	242	39	200	17	3	30	25,83 €
27792-10-22110324X100	B	103	M24	27	142	39	100	20	3	30	23,99 €
27792-10-22110324X150	B	103	M24	27	192	39	150	20	3	30	28,18 €
27792-10-22110324X200	B	103	M24	27	242	39	200	20	3	30	32,27 €
