        Piedini regolabili in acciaio inox conformi alla FDA

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Piedino di appoggio, mandrino filettato in acciaio inox 1.4301.
Rivestimento in gomma (EPDM), approvato dalla FDA.

Versione:Base in acciaio inox, lucidato.
Mandrino filettato in acciaio inox, non trattato.
Base in gomma blu.Nota:Piedini regolabili in acciaio inox con mandrino filettato montato su supporto girevole e base di appoggio in gomma. Il massiccio rivestimento in gomma è collegato saldamente al disco in lamiera mediante vulcanizzazione. Il rivestimento in gomma offre un'eccellente aderenza al suolo. Ha un effetto fonoassorbente e riduce la trasmissione di vibrazioni e urti al pavimento.

I valori di carico indicati nella tabella si basano su una serie di test in cui è stato applicato un carico statico perpendicolare alla base, al centro del mandrino. Le forze che agiscono radialmente, come quelle causate da vibrazioni o altri effetti simili, influenzano la capacità di carico e non sono state considerate nei valori indicati.

Nei piedi in acciaio inox, a partire dalla dimensione della vite M16 o da una lunghezza della vite L=150, l'apertura della chiave è a due angoli.

Dado idoneo fornito in dotazione.Su richiesta:

Piastra di appoggio e mandrino filettato in acciaio inox 1.4401.
Base in gomma NBR, nero.

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 27790-10 Piedini regolabili in acciaio inox conformi alla FDA

248 kB

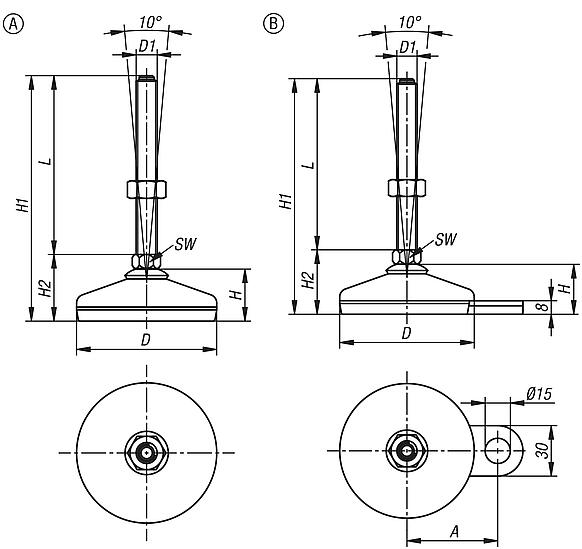

Disegni (sintesi completa)

Piedini regolabili in acciaio inox conformi alla FDA, forma A

Maggiori informazioni

Disegni

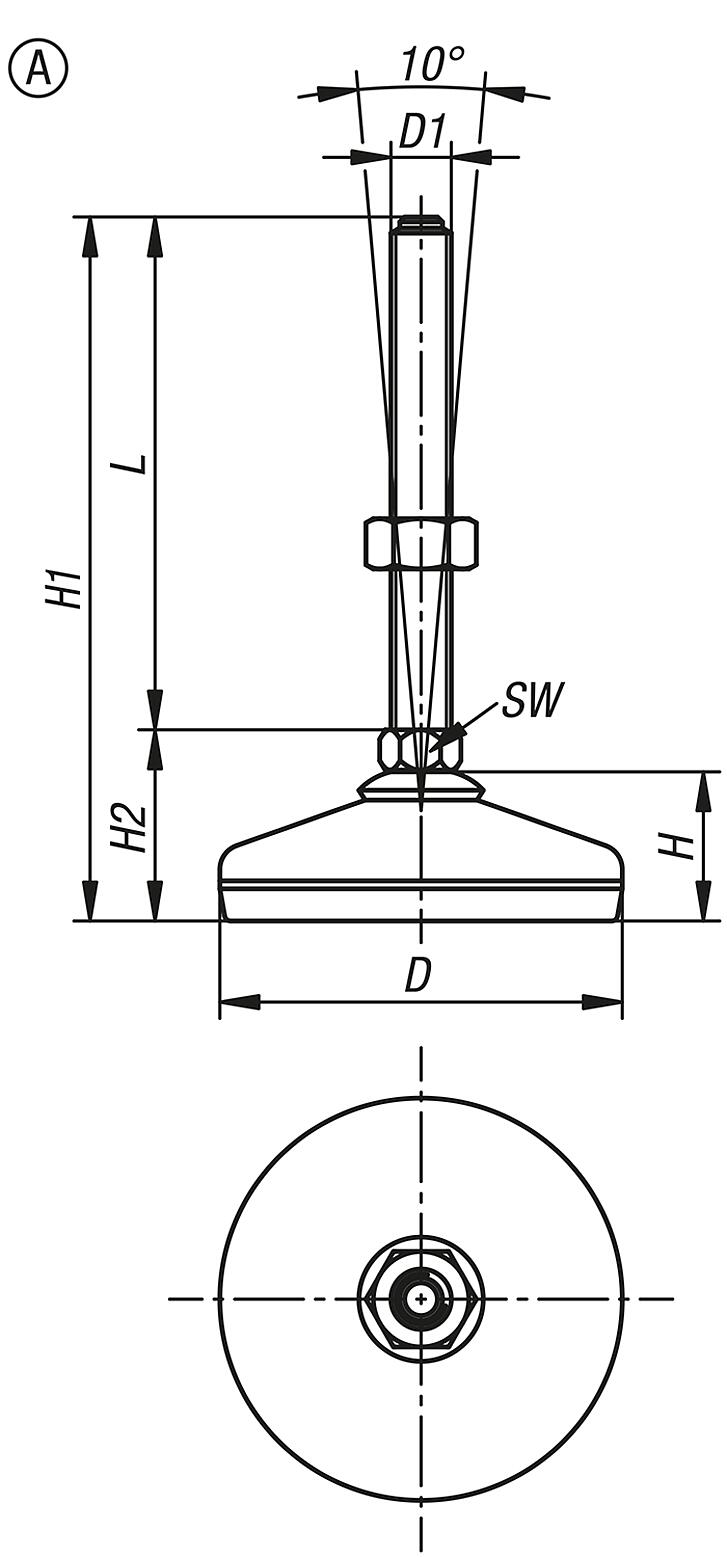

Piedini regolabili in acciaio inox conformi alla FDA, forma A

Selezione/filtro articoli

N. ordine	Forma	D	D1	H	H1	H2	L	SW	Carico ammissibile max. kN (solo con carico statico)	Prezzo
27790-10-105010X100	A	50	M10	24	132	32	100	14	4	13,47 €
27790-10-105010X50	A	50	M10	24	82	32	50	14	4	12,14 €
27790-10-105012X100	A	50	M12	24	132	32	100	14	4	13,47 €
27790-10-105012X150	A	50	M12	24	185	35	150	10	4	14,51 €
27790-10-105012X50	A	50	M12	24	82	32	50	14	4	12,14 €
27790-10-106010X100	A	60	M10	27	135	35	100	14	7	17,60 €
27790-10-106010X50	A	60	M10	27	85	35	50	14	7	16,20 €
27790-10-106012X100	A	60	M12	27	135	35	100	14	7	17,60 €
27790-10-106012X150	A	60	M12	27	190	40	150	10	7	18,46 €
27790-10-106012X200	A	60	M12	27	240	40	200	10	7	18,53 €
27790-10-106012X50	A	60	M12	27	85	35	50	14	7	16,20 €
27790-10-106016X150	A	60	M16	27	190	40	150	13	7	19,81 €
27790-10-106016X200	A	60	M16	27	240	40	200	13	7	20,46 €
27790-10-108010X100	A	80	M10	30	137	37	100	14	10	21,14 €
27790-10-108010X125	A	80	M10	30	162	37	125	14	10	21,84 €
27790-10-108010X50	A	80	M10	30	87	37	50	14	10	19,72 €
27790-10-108010X75	A	80	M10	30	112	37	75	14	10	20,46 €
27790-10-108012X100	A	80	M12	30	137	37	100	14	10	21,14 €
27790-10-108012X125	A	80	M12	30	162	37	125	14	10	21,84 €
27790-10-108012X150	A	80	M12	30	192	42	150	10	10	22,54 €
27790-10-108012X50	A	80	M12	30	87	37	50	14	10	19,72 €
27790-10-108012X75	A	80	M12	30	112	37	75	14	10	20,46 €
27790-10-108016X100	A	80	M16	30	142	42	100	13	10	21,53 €
27790-10-108016X125	A	80	M16	30	167	42	125	13	10	22,16 €
27790-10-108016X150	A	80	M16	30	192	42	150	13	10	22,89 €
27790-10-108016X200	A	80	M16	30	242	42	200	13	10	24,53 €
27790-10-108016X75	A	80	M16	30	117	42	75	13	10	20,53 €
27790-10-108020X100	A	80	M20	30	142	42	100	17	10	23,87 €
27790-10-108020X125	A	80	M20	30	167	42	125	17	10	24,73 €
27790-10-108020X150	A	80	M20	30	192	42	150	17	10	25,58 €
27790-10-108020X200	A	80	M20	30	242	42	200	17	10	28,11 €
27790-10-110016X150	A	100	M16	33	196	46	150	13	15	30,15 €
27790-10-110016X200	A	100	M16	33	246	46	200	13	15	32,41 €
27790-10-110020X100	A	100	M20	33	146	46	100	17	15	31,13 €
27790-10-110020X125	A	100	M20	33	171	46	125	17	15	32,10 €
27790-10-110020X150	A	100	M20	33	196	46	150	17	15	33,03 €
27790-10-110020X200	A	100	M20	33	246	46	200	17	15	35,29 €

Piedini regolabili in acciaio inox conformi alla FDA, forma B

Maggiori informazioni

Disegni

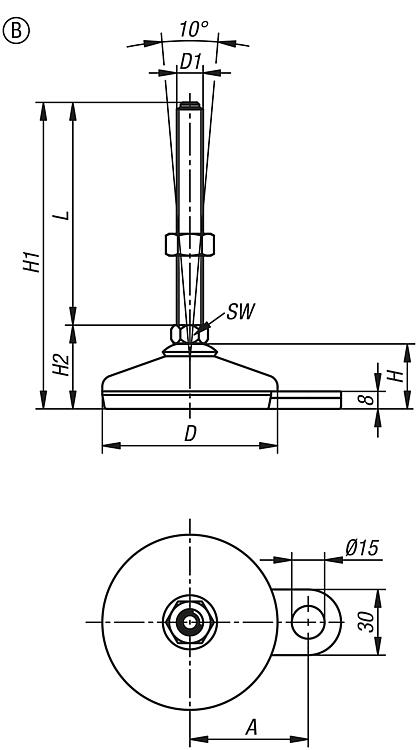

Piedini regolabili in acciaio inox conformi alla FDA, forma B

Selezione/filtro articoli

N. ordine	Forma	A	D	D1	H	H1	H2	L	SW	Carico ammissibile max. kN (solo con carico statico)	Prezzo
27790-10-206010X100	B	45	60	M10	27	135	35	100	14	7	20,04 €
27790-10-206010X50	B	45	60	M10	27	85	35	50	14	7	18,65 €
27790-10-206012X100	B	45	60	M12	27	135	35	100	14	7	20,04 €
27790-10-206012X150	B	45	60	M12	27	190	40	150	10	7	20,36 €
27790-10-206012X200	B	45	60	M12	27	240	40	200	10	7	21,08 €
27790-10-206012X50	B	45	60	M12	27	85	35	50	14	7	18,65 €
27790-10-206016X150	B	45	60	M16	27	190	40	150	13	7	20,61 €
27790-10-206016X200	B	45	60	M16	27	240	40	200	13	7	22,02 €
27790-10-208010X100	B	54	80	M10	30	137	37	100	14	10	25,56 €
27790-10-208010X125	B	54	80	M10	30	162	37	125	14	10	26,30 €
27790-10-208010X50	B	54	80	M10	30	87	37	50	14	10	24,13 €
27790-10-208010X75	B	54	80	M10	30	112	37	75	14	10	24,89 €
27790-10-208012X100	B	54	80	M12	30	137	37	100	14	10	25,56 €
27790-10-208012X125	B	54	80	M12	30	162	37	125	14	10	26,30 €
27790-10-208012X150	B	54	80	M12	30	192	42	150	10	10	26,83 €
27790-10-208012X50	B	54	80	M12	30	87	37	50	14	10	24,13 €
27790-10-208012X75	B	54	80	M12	30	112	37	75	14	10	24,89 €
27790-10-208016X100	B	54	80	M16	30	142	42	100	13	10	26,99 €
27790-10-208016X125	B	54	80	M16	30	167	42	125	13	10	27,70 €
27790-10-208016X150	B	54	80	M16	30	192	42	150	13	10	28,41 €
27790-10-208016X200	B	54	80	M16	30	242	42	200	13	10	30,12 €
27790-10-208016X75	B	54	80	M16	30	117	42	75	13	10	25,93 €
27790-10-208020X100	B	54	80	M20	30	142	42	100	17	10	29,47 €
27790-10-208020X125	B	54	80	M20	30	167	42	125	17	10	30,34 €
27790-10-208020X150	B	54	80	M20	30	192	42	150	17	10	31,22 €
27790-10-208020X200	B	54	80	M20	30	242	42	200	17	10	33,88 €
27790-10-210016X150	B	69	100	M16	33	196	46	150	13	15	37,61 €
27790-10-210016X200	B	69	100	M16	33	246	46	200	13	15	40,04 €
27790-10-210020X100	B	69	100	M20	33	146	46	100	17	15	38,62 €
27790-10-210020X125	B	69	100	M20	33	171	46	125	17	15	39,70 €
27790-10-210020X150	B	69	100	M20	33	196	46	150	17	15	40,78 €
27790-10-210020X200	B	69	100	M20	33	246	46	200	17	15	43,26 €
