        Elementi a cappello tipo H2

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Parti di metallo in acciaio, resistenza 5.6.
Elastomeri in gomma naturale, durezza 40° o 60° Shore A.Versione:Acciaio zincato.Nota:Gli elementi a cappello sono altamente elastici sia in direzione radiale che in direzione assiale e offrono quindi un'ottima protezione dagli urti.
La particolare conformazione degli elementi a cappello consente l'isolamento da suoni e vibrazioni di macchinari e moduli con una frequenza propria bassa. Sono particolarmente idonei per il supporto di strumenti sensibili e piccoli dispositivi.

Gli elementi non devono essere sottoposti a trazione.Range di temperatura: Da -30 °C a +80 °CParticolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 27750 Elementi a cappello tipo H2

190 kB

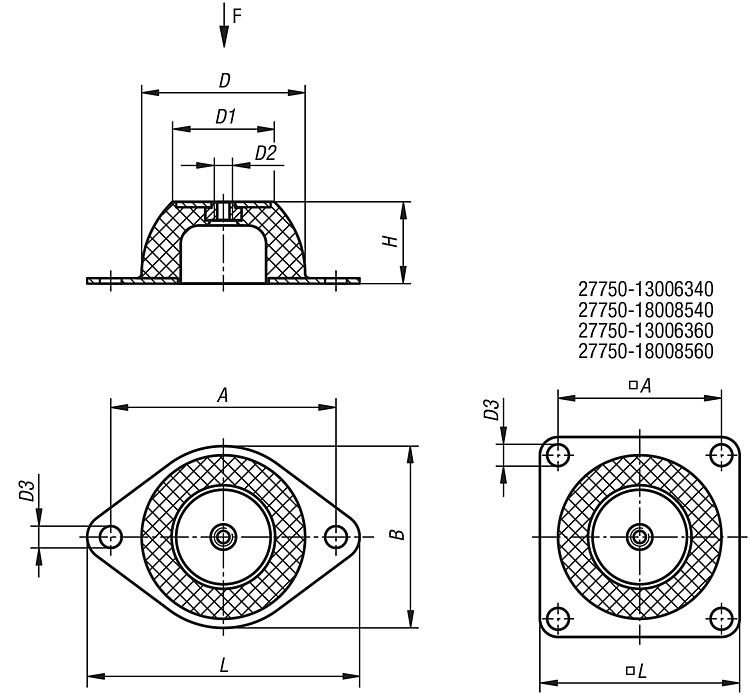

Disegni

Selezione/filtro articoli

N. ordine	Versione	A	B	D	D1	D2	D3	H	L	Carico ammissibile max. kN	Prezzo
27750-03502040	durezza 40° Shore A	50	43	35	18	M6	7	20	64	0,034	3,88 €
27750-05002540	durezza 40° Shore A	66	56	50	33	M8	8	25	85	0,2	5,49 €
27750-07003540	durezza 40° Shore A	92	76	70	45	M10	10	35	114	0,39	9,37 €
27750-08504040	durezza 40° Shore A	110	96	85	53	M10	11,5	40	136	0,68	12,72 €
27750-09004540	durezza 40° Shore A	124	101	90	58	M10	11,5	45	151	1,28	18,85 €
27750-13006340	durezza 40° Shore A	120	-	130	78	M12	14,5	63	150	2,7	44,17 €
27750-18008540	durezza 40° Shore A	160	-	180	100	M16	14,5	85	200	3,7	88,63 €
27750-03502060	durezza 60° Shore A	50	43	35	18	M6	7	20	64	0,09	3,88 €
27750-05002560	durezza 60° Shore A	66	56	50	33	M8	8	25	85	0,49	5,49 €
27750-07003560	durezza 60° Shore A	92	76	70	45	M10	10	35	114	0,78	9,37 €
27750-08504060	durezza 60° Shore A	110	96	85	53	M10	11,5	40	136	1,45	12,72 €
27750-09004560	durezza 60° Shore A	124	101	90	58	M10	11,5	45	151	2,15	18,85 €
27750-13006360	durezza 60° Shore A	120	-	130	78	M12	14,5	63	150	4,9	44,17 €
27750-18008560	durezza 60° Shore A	160	-	180	100	M16	14,5	85	200	7,35	88,63 €
