        Elemento di centraggio con profilo arrotondato spianato forma C

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Acciaio per utensili o acciaio inox 1.4305.

Versione:Acciaio temprato e rettificato.
Acciaio inox rettificato e kolsterizzato.Nota:Gli elementi di centraggio con profilo arrotondato agevolano le operazioni di inserimento, in quanto adatti all'assemblaggio. La tendenza di serraggio, anche detta 'effetto a cassetto', causata dall'appoggio obliquo del pezzo da assemblare oppure dalle forze non agenti sull'asse della vite durante la spinta, viene ridotta al minimo dal profilo arrotondato e dall'inclinazione dell'assemblaggio (vedere anche lo Schema di assemblaggio 1).Nota disegno:

1) Filettatura interna su un lato con foro cieco
2) Filettatura interna su entrambi i lati con foro cieco
3) Filettatura interna su entrambi i lati con foro passante

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03107 Elemento di centraggio con profilo arrotondato spianato forma C

232 kB

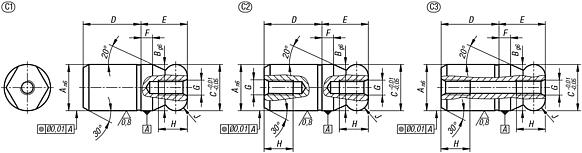

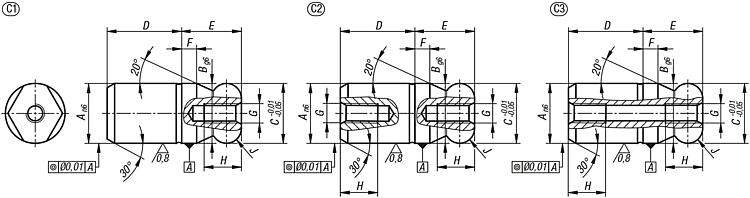

Disegni (sintesi completa)

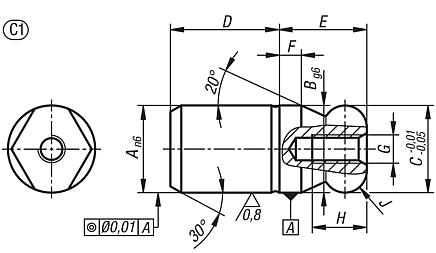

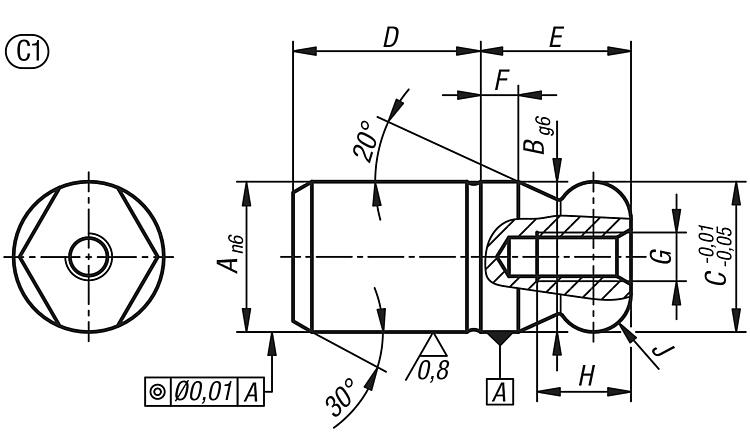

Perno di posizionamento con profilo arrotondato spianato forma C, filettatura interna su un lato con foro cieco

Maggiori informazioni

Disegni

Perno di posizionamento con profilo arrotondato spianato forma C, filettatura interna su un lato con foro cieco

Selezione/filtro articoli

N. ordine	Materiale	Dimensioni	A	B	C	D	E	F	G	H	J	Foro del nucleo filettato	Prezzo
03107-052	acciaio per utensili	1	5	5	5	6	5	2	M2,5	4,5	R 1	Foro cieco	15,97 €
03107-062	acciaio per utensili	1	6	6	6	8	6	2	M3	5	R 1	Foro cieco	17,95 €
03107-082	acciaio per utensili	1	8	8	8	10	8	2	M3	6	R 2	Foro cieco	20,56 €
03107-102	acciaio per utensili	1	10	10	10	13	10	2,5	M3	6	R 2,5	Foro cieco	21,26 €
03107-122	acciaio per utensili	1	12	12	12	15	12	3	M4	8	R 3	Foro cieco	21,95 €
03107-142	acciaio per utensili	1	14	14	14	17	14	3,5	M4	8	R 3,5	Foro cieco	23,40 €
03107-162	acciaio per utensili	1	16	16	16	20	16	4	M5	10	R 4	Foro cieco	23,66 €
03107-202	acciaio per utensili	1	20	20	20	25	20	5	M5	10	R 5	Foro cieco	28,69 €
03107-252	acciaio per utensili	1	25	25	25	25	25	6	M5	10	R 6	Foro cieco	32,15 €
03107-302	acciaio per utensili	1	30	30	30	30	30	8	M6	12	R 8	Foro cieco	41,11 €
03107-402	acciaio per utensili	1	40	40	40	40	40	10	M6	12	R 10	Foro cieco	84,31 €
03107-502	acciaio per utensili	1	50	50	50	50	50	12	M6	12	R 12	Foro cieco	114,84 €
03107-5052	acciaio inox	1	5	5	5	6	5	2	M2,5	4,5	R 1	Foro cieco	19,92 €
03107-5062	acciaio inox	1	6	6	6	8	6	2	M3	5	R 1	Foro cieco	22,38 €
03107-5082	acciaio inox	1	8	8	8	10	8	2	M3	6	R 2	Foro cieco	25,58 €
03107-5102	acciaio inox	1	10	10	10	13	10	2,5	M3	6	R 2,5	Foro cieco	26,52 €
03107-5122	acciaio inox	1	12	12	12	15	12	3	M4	8	R 3	Foro cieco	28,46 €
03107-5142	acciaio inox	1	14	14	14	17	14	3,5	M4	8	R 3,5	Foro cieco	30,27 €
03107-5162	acciaio inox	1	16	16	16	20	16	4	M5	10	R 4	Foro cieco	31,37 €
03107-5202	acciaio inox	1	20	20	20	25	20	5	M5	10	R 5	Foro cieco	47,06 €

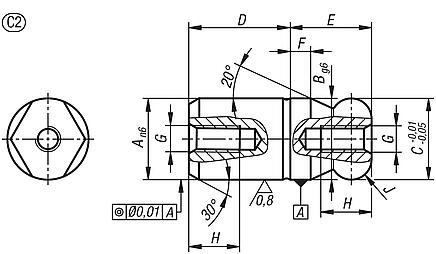

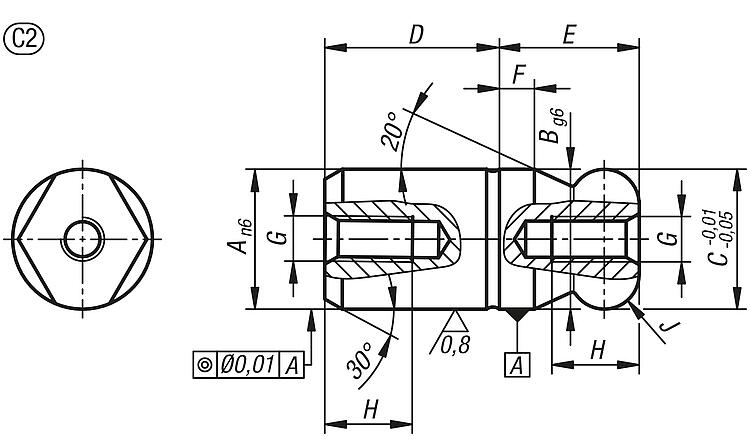

Perno di posizionamento con profilo arrotondato spianato forma C, filettatura interna su entrambi i lati con foro cieco

Maggiori informazioni

Disegni

Perno di posizionamento con profilo arrotondato spianato forma C, filettatura interna su entrambi i lati con foro cieco

Selezione/filtro articoli

N. ordine	Materiale	Dimensioni	A	B	C	D	E	F	G	H	J	Foro del nucleo filettato	Prezzo
03107-10022	acciaio per utensili	2	10	10	10	13	10	2,5	M3	6	R 2,5	Foro cieco	21,26 €
03107-12022	acciaio per utensili	2	12	12	12	15	12	3	M4	8	R 3	Foro cieco	21,95 €
03107-14022	acciaio per utensili	2	14	14	14	17	14	3,5	M4	8	R 3,5	Foro cieco	23,40 €
03107-16022	acciaio per utensili	2	16	16	16	20	16	4	M5	10	R 4	Foro cieco	23,66 €
03107-20022	acciaio per utensili	2	20	20	20	25	20	5	M5	10	R 5	Foro cieco	28,69 €
03107-25022	acciaio per utensili	2	25	25	25	25	25	6	M5	10	R 6	Foro cieco	32,15 €
03107-30022	acciaio per utensili	2	30	30	30	30	30	8	M6	12	R 8	Foro cieco	41,11 €
03107-40022	acciaio per utensili	2	40	40	40	40	40	10	M6	12	R 10	Foro cieco	84,31 €
03107-50022	acciaio per utensili	2	50	50	50	50	50	12	M6	12	R 12	Foro cieco	114,84 €
03107-510022	acciaio inox	2	10	10	10	13	10	2,5	M3	6	R 2,5	Foro cieco	26,52 €
03107-512022	acciaio inox	2	12	12	12	15	12	3	M4	8	R 3	Foro cieco	28,46 €
03107-514022	acciaio inox	2	14	14	14	17	14	3,5	M4	8	R 3,5	Foro cieco	30,27 €
03107-516022	acciaio inox	2	16	16	16	20	16	4	M5	10	R 4	Foro cieco	31,37 €
03107-520022	acciaio inox	2	20	20	20	25	20	5	M5	10	R 5	Foro cieco	47,06 €

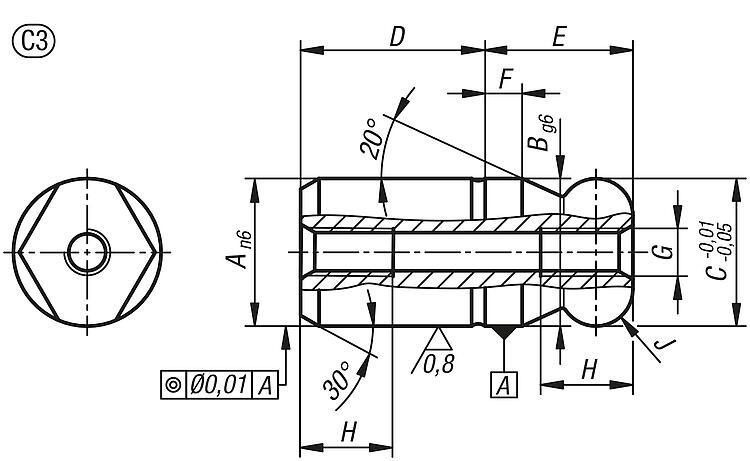

Perno di posizionamento con profilo arrotondato spianato forma C, filettatura interna su entrambi i lati con foro passante

Maggiori informazioni

Disegni

Perno di posizionamento con profilo arrotondato spianato forma C, filettatura interna su entrambi i lati con foro passante

Selezione/filtro articoli

N. ordine	Materiale	Dimensioni	A	B	C	D	E	F	G	H	J	Foro del nucleo filettato	Prezzo
03107-05022	acciaio per utensili	3	5	5	5	6	5	2	M2,5	4,5	R 1	Foro passante	15,97 €
03107-06022	acciaio per utensili	3	6	6	6	8	6	2	M3	5	R 1	Foro passante	17,95 €
03107-08022	acciaio per utensili	3	8	8	8	10	8	2	M3	6	R 2	Foro passante	20,56 €
03107-505022	acciaio inox	3	5	5	5	6	5	2	M2,5	4,5	R 1	Foro passante	19,92 €
03107-506022	acciaio inox	3	6	6	6	8	6	2	M3	5	R 1	Foro passante	22,38 €
03107-508022	acciaio inox	3	8	8	8	10	8	2	M3	6	R 2	Foro passante	25,58 €
