03108Elemento di centraggio con profilo arrotondato forma B |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio per utensili o acciaio inox 1.4305. Versione:Acciaio temprato e rettificato.

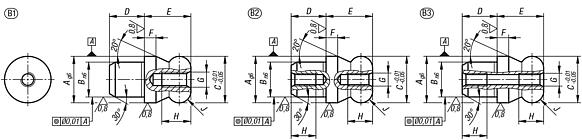

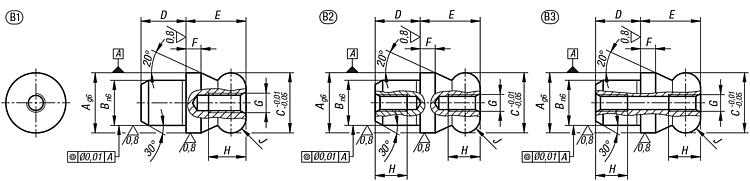

Acciaio inox rettificato e kolsterizzato.Nota:Gli elementi di centraggio con profilo arrotondato semplificano le operazioni di inserimento in quanto realizzati appositamente. La tendenza di serraggio, anche detta 'effetto a cassetto', causata dal posizionamento obliquo del pezzo da assemblare oppure dalle forze non agenti sull'asse della vite durante la spinta, viene ridotta al minimo dal profilo arrotondato e dalla conseguente inclinazione dell'assemblaggio (vedere lo Schema di assemblaggio 1).Nota disegno:1) Filettatura interna su un lato con foro cieco
2) Filettatura interna su entrambi i lati con foro cieco
3) Filettatura interna su entrambi i lati con foro passante DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |

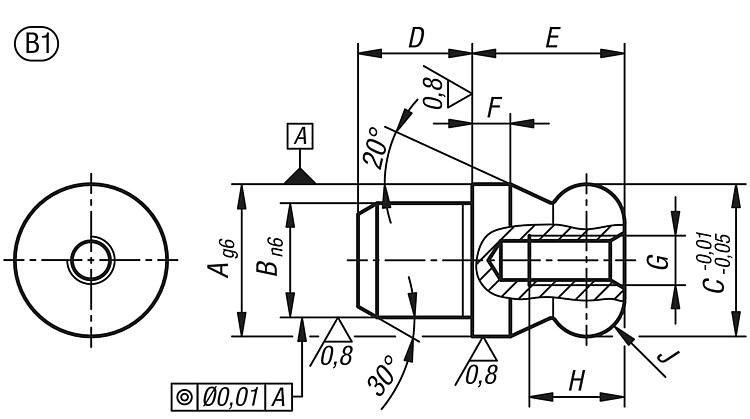

Perno di posizionamento con profilo arrotondato forma B, filettatura interna su un lato con foro cieco
|
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
| Dimensioni | A | B | C | D | E | F | G | H | J | Foro del nucleo filettato | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03108-06 | acciaio per utensili | 1 | 6 | 4 | 6 | 4 | 6 | 2 | M2,5 | 4,5 | R 1 | Foro cieco |  | | 14,77 € | | | 03108-08 | acciaio per utensili | 1 | 8 | 6 | 8 | 6 | 8 | 2 | M3 | 6 | R 2 | Foro cieco | | | 16,64 € | | | 03108-10 | acciaio per utensili | 1 | 10 | 7 | 10 | 7 | 10 | 2,5 | M3 | 6 | R 2,5 | Foro cieco | | | 19,01 € | | | 03108-12 | acciaio per utensili | 1 | 12 | 8 | 12 | 8 | 12 | 3 | M4 | 8 | R 3 | Foro cieco | | | 19,54 € | | | 03108-14 | acciaio per utensili | 1 | 14 | 10 | 14 | 10 | 14 | 3,5 | M4 | 8 | R 3,5 | Foro cieco | | | 20,68 € | | | 03108-16 | acciaio per utensili | 1 | 16 | 12 | 16 | 12 | 16 | 4 | M5 | 10 | R 4 | Foro cieco | | | 21,26 € | | | 03108-20 | acciaio per utensili | 1 | 20 | 14 | 20 | 14 | 20 | 5 | M5 | 10 | R 5 | Foro cieco | | | 24,16 € | | | 03108-22 | acciaio per utensili | 1 | 22 | 16 | 22 | 16 | 22 | 5,5 | M5 | 10 | R 5,5 | Foro cieco | | | 26,81 € | | | 03108-25 | acciaio per utensili | 1 | 25 | 18 | 25 | 18 | 25 | 6 | M5 | 10 | R 6 | Foro cieco | | | 29,01 € | | | 03108-506 | acciaio inox | 1 | 6 | 4 | 6 | 4 | 6 | 2 | M2,5 | 4,5 | R 1 | Foro cieco | | | 20,64 € | | | 03108-508 | acciaio inox | 1 | 8 | 6 | 8 | 6 | 8 | 2 | M3 | 6 | R 2 | Foro cieco | | | 23,20 € | | | 03108-510 | acciaio inox | 1 | 10 | 7 | 10 | 7 | 10 | 2,5 | M3 | 6 | R 2,5 | Foro cieco | | | 26,52 € | | | 03108-512 | acciaio inox | 1 | 12 | 8 | 12 | 8 | 12 | 3 | M4 | 8 | R 3 | Foro cieco | | | 27,66 € | | | 03108-514 | acciaio inox | 1 | 14 | 10 | 14 | 10 | 14 | 3,5 | M4 | 8 | R 3,5 | Foro cieco | | | 28,95 € | | | 03108-516 | acciaio inox | 1 | 16 | 12 | 16 | 12 | 16 | 4 | M5 | 10 | R 4 | Foro cieco | | | 29,88 € | | | 03108-520 | acciaio inox | 1 | 20 | 14 | 20 | 14 | 20 | 5 | M5 | 10 | R 5 | Foro cieco | | | 42,41 € | |
|
|

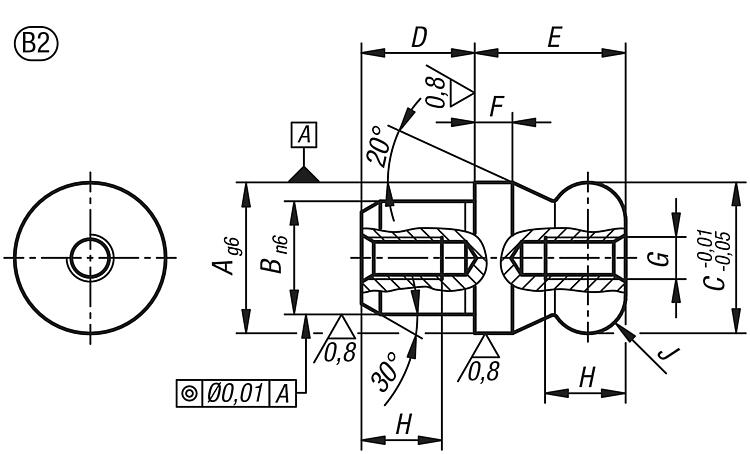

Perno di posizionamento con profilo arrotondato forma B, filettatura interna su entrambi i lati con foro cieco
|
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
| Dimensioni | A | B | C | D | E | F | G | H | J | Foro del nucleo filettato | CAD | Acc. | Prezzo | Ordinare |
|---|

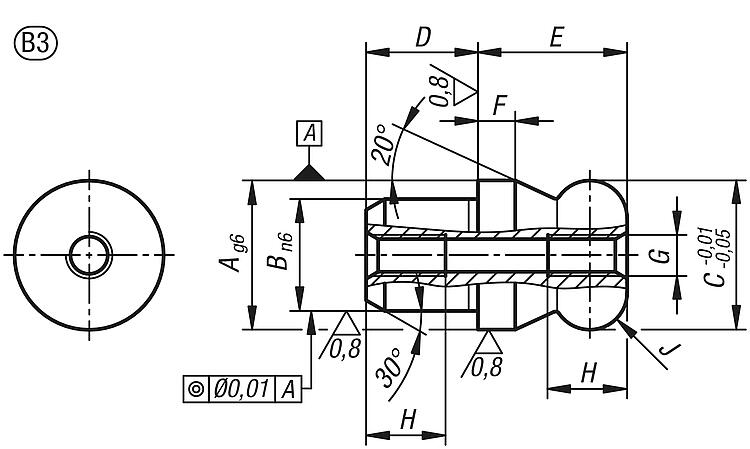

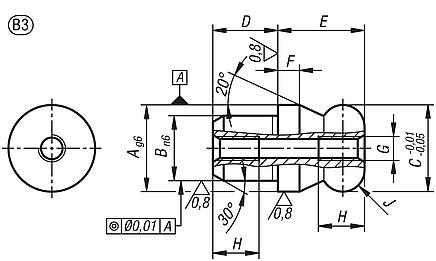

| 03108-0602 | acciaio per utensili | 3 | 6 | 4 | 6 | 4 | 6 | 2 | M2,5 | 4,5 | R 1 | Foro passante | | | 14,77 € | | | 03108-0802 | acciaio per utensili | 3 | 8 | 6 | 8 | 6 | 8 | 2 | M3 | 6 | R 2 | Foro passante | | | 16,64 € | | | 03108-1002 | acciaio per utensili | 3 | 10 | 7 | 10 | 7 | 10 | 2,5 | M3 | 6 | R 2,5 | Foro passante | | | 19,01 € | | | 03108-1202 | acciaio per utensili | 3 | 12 | 8 | 12 | 8 | 12 | 3 | M4 | 8 | R 3 | Foro passante | | | 19,54 € | | | 03108-1402 | acciaio per utensili | 3 | 14 | 10 | 14 | 10 | 14 | 3,5 | M4 | 8 | R 3,5 | Foro passante | | | 20,68 € | | | 03108-1602 | acciaio per utensili | 3 | 16 | 12 | 16 | 12 | 16 | 4 | M5 | 10 | R 4 | Foro passante | | | 21,26 € | | | 03108-50602 | acciaio inox | 3 | 6 | 4 | 6 | 4 | 6 | 2 | M2,5 | 4,5 | R 1 | Foro passante | | | 20,64 € | | | 03108-50802 | acciaio inox | 3 | 8 | 6 | 8 | 6 | 8 | 2 | M3 | 6 | R 2 | Foro passante | | | 23,20 € | | | 03108-51002 | acciaio inox | 3 | 10 | 7 | 10 | 7 | 10 | 2,5 | M3 | 6 | R 2,5 | Foro passante | | | 26,52 € | | | 03108-51202 | acciaio inox | 3 | 12 | 8 | 12 | 8 | 12 | 3 | M4 | 8 | R 3 | Foro passante | | | 27,66 € | | | 03108-51402 | acciaio inox | 3 | 14 | 10 | 14 | 10 | 14 | 3,5 | M4 | 8 | R 3,5 | Foro passante | | | 28,95 € | | | 03108-51602 | acciaio inox | 3 | 16 | 12 | 16 | 12 | 16 | 4 | M5 | 10 | R 4 | Foro passante | | | 29,88 € | |
|
