03108Elemento di centraggio con profilo arrotondato spianato forma D |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio per utensili o acciaio inox 1.4305. Versione:Acciaio temprato e rettificato.
Acciaio inox rettificato e kolsterizzato.Nota:Gli elementi di centraggio con profilo arrotondato agevolano le operazioni di inserimento, in quanto adatti all'assemblaggio. La tendenza di serraggio, anche detta 'effetto a cassetto', causata dall'appoggio obliquo del pezzo da assemblare oppure dalle forze non agenti sull'asse della vite durante la spinta, viene ridotta al minimo dal profilo arrotondato e dall'inclinazione dell'assemblaggio (vedere anche lo Schema di assemblaggio 1). DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

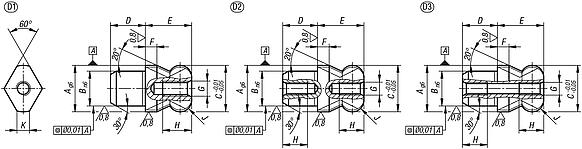

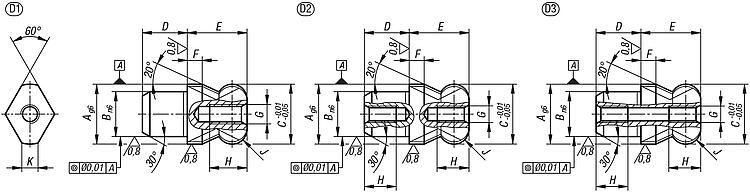

Disegni (sintesi completa) |

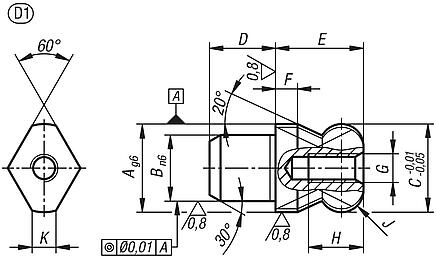

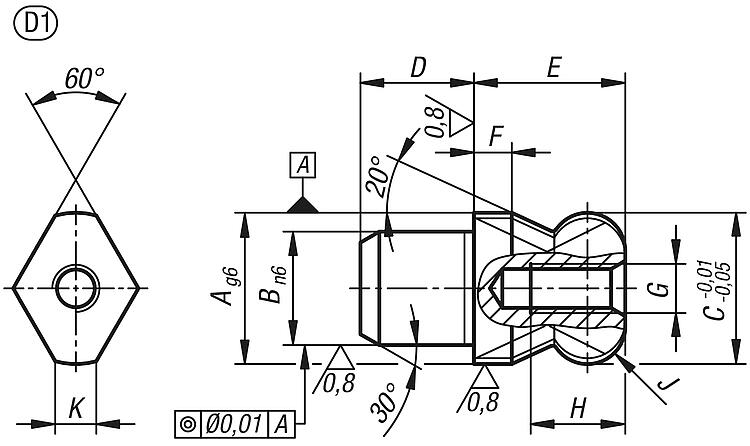

Perno di posizionamento con profilo arrotondato spianato forma D, filettatura interna su un lato con foro cieco
|
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
| Dimensioni | A | B | C | D | E | F | G | H | J | K | Foro del nucleo filettato | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03108-062 | acciaio per utensili | 1 | 6 | 4 | 6 | 4 | 6 | 2 | M2,5 | 4,5 | R 1 | 1,7 | Foro cieco |  | | 17,96 € | | | 03108-082 | acciaio per utensili | 1 | 8 | 6 | 8 | 6 | 8 | 2 | M3 | 6 | R 2 | 2 | Foro cieco | | | 20,24 € | | | 03108-102 | acciaio per utensili | 1 | 10 | 7 | 10 | 7 | 10 | 2,5 | M3 | 6 | R 2,5 | 2,5 | Foro cieco | | | 23,31 € | | | 03108-122 | acciaio per utensili | 1 | 12 | 8 | 12 | 8 | 12 | 3 | M4 | 8 | R 3 | 2,5 | Foro cieco | | | 23,83 € | | | 03108-142 | acciaio per utensili | 1 | 14 | 10 | 14 | 10 | 14 | 3,5 | M4 | 8 | R 3,5 | 3,76 | Foro cieco | | | 25,12 € | | | 03108-162 | acciaio per utensili | 1 | 16 | 12 | 16 | 12 | 16 | 4 | M5 | 10 | R 4 | 4,3 | Foro cieco | | | 25,43 € | | | 03108-202 | acciaio per utensili | 1 | 20 | 14 | 20 | 14 | 20 | 5 | M5 | 10 | R 5 | 5 | Foro cieco | | | 28,49 € | | | 03108-222 | acciaio per utensili | 1 | 22 | 16 | 22 | 16 | 22 | 5,5 | M5 | 10 | R 5,5 | 5 | Foro cieco | | | 31,95 € | | | 03108-252 | acciaio per utensili | 1 | 25 | 18 | 25 | 18 | 25 | 6 | M5 | 10 | R 6 | 5,6 | Foro cieco | | | 35,06 € | | | 03108-5062 | acciaio inox | 1 | 6 | 4 | 6 | 4 | 6 | 2 | M2,5 | 4,5 | R 1 | 1,7 | Foro cieco | | | 22,49 € | | | 03108-5082 | acciaio inox | 1 | 8 | 6 | 8 | 6 | 8 | 2 | M3 | 6 | R 2 | 2 | Foro cieco | | | 25,29 € | | | 03108-5102 | acciaio inox | 1 | 10 | 7 | 10 | 7 | 10 | 2,5 | M3 | 6 | R 2,5 | 2,5 | Foro cieco | | | 28,88 € | | | 03108-5122 | acciaio inox | 1 | 12 | 8 | 12 | 8 | 12 | 3 | M4 | 8 | R 3 | 2,5 | Foro cieco | | | 31,06 € | | | 03108-5142 | acciaio inox | 1 | 14 | 10 | 14 | 10 | 14 | 3,5 | M4 | 8 | R 3,5 | 3,76 | Foro cieco | | | 33,03 € | | | 03108-5162 | acciaio inox | 1 | 16 | 12 | 16 | 12 | 16 | 4 | M5 | 10 | R 4 | 4,3 | Foro cieco | | | 33,25 € | | | 03108-5202 | acciaio inox | 1 | 20 | 14 | 20 | 14 | 20 | 5 | M5 | 10 | R 5 | 5 | Foro cieco | | | 48,47 € | |
|
|

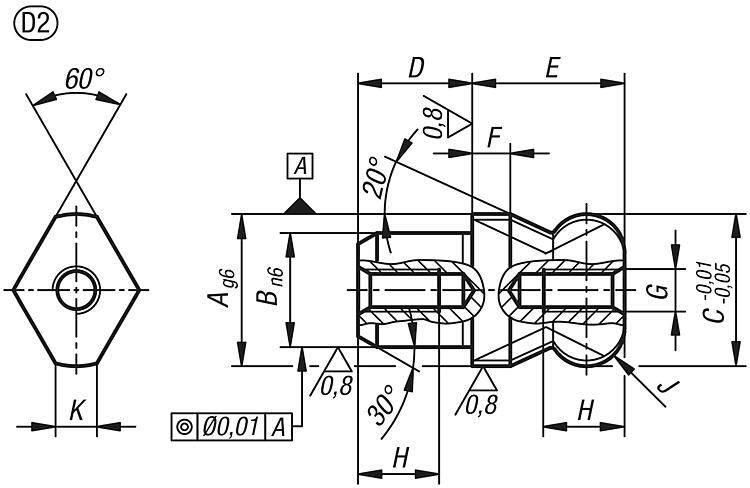

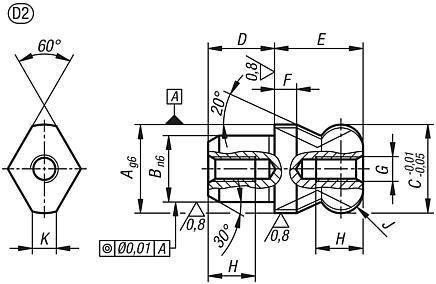

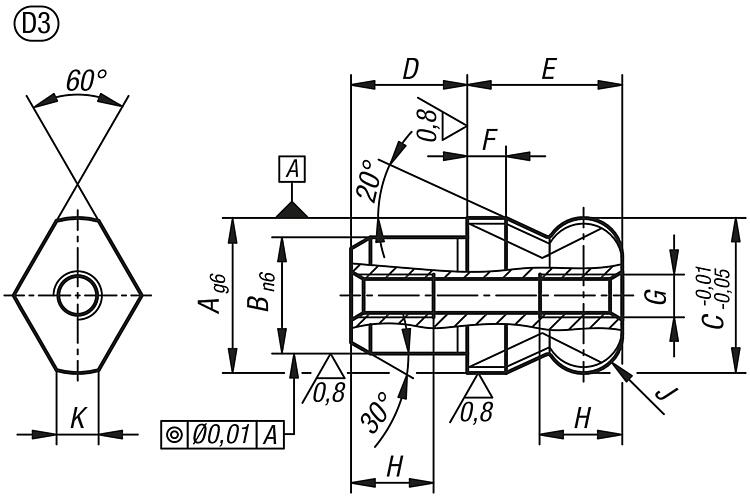

Perno di posizionamento con profilo arrotondato spianato forma D, filettatura interna su entrambi i lati con foro passante |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Materiale
| Dimensioni | A | B | C | D | E | F | G | H | J | K | Foro del nucleo filettato | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03108-06022 | acciaio per utensili | 3 | 6 | 4 | 6 | 4 | 6 | 2 | M2,5 | 4,5 | R 1 | 1,7 | Foro passante | | | 17,96 € | | | 03108-08022 | acciaio per utensili | 3 | 8 | 6 | 8 | 6 | 8 | 2 | M3 | 6 | R 2 | 2 | Foro passante | | | 20,24 € | | | 03108-10022 | acciaio per utensili | 3 | 10 | 7 | 10 | 7 | 10 | 2,5 | M3 | 6 | R 2,5 | 2,5 | Foro passante | | | 23,31 € | | | 03108-12022 | acciaio per utensili | 3 | 12 | 8 | 12 | 8 | 12 | 3 | M4 | 8 | R 3 | 2,5 | Foro passante | | | 23,83 € | | | 03108-14022 | acciaio per utensili | 3 | 14 | 10 | 14 | 10 | 14 | 3,5 | M4 | 8 | R 3,5 | 3,76 | Foro passante | | | 25,12 € | | | 03108-16022 | acciaio per utensili | 3 | 16 | 12 | 16 | 12 | 16 | 4 | M5 | 10 | R 4 | 4,3 | Foro passante | | | 25,43 € | | | 03108-506022 | acciaio inox | 3 | 6 | 4 | 6 | 4 | 6 | 2 | M2,5 | 4,5 | R 1 | 1,7 | Foro passante | | | 22,49 € | | | 03108-508022 | acciaio inox | 3 | 8 | 6 | 8 | 6 | 8 | 2 | M3 | 6 | R 2 | 2 | Foro passante | | | 25,29 € | | | 03108-510022 | acciaio inox | 3 | 10 | 7 | 10 | 7 | 10 | 2,5 | M3 | 6 | R 2,5 | 2,5 | Foro passante | | | 28,88 € | | | 03108-512022 | acciaio inox | 3 | 12 | 8 | 12 | 8 | 12 | 3 | M4 | 8 | R 3 | 2,5 | Foro passante | | | 31,06 € | | | 03108-514022 | acciaio inox | 3 | 14 | 10 | 14 | 10 | 14 | 3,5 | M4 | 8 | R 3,5 | 3,76 | Foro passante | | | 33,03 € | | | 03108-516022 | acciaio inox | 3 | 16 | 12 | 16 | 12 | 16 | 4 | M5 | 10 | R 4 | 4,3 | Foro passante | | | 33,25 € | |
|
