        Elemento di centraggio con profilo arrotondato forma A

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Acciaio per utensili o acciaio inox 1.4305.

Versione:Acciaio temprato e rettificato.
Acciaio inox rettificato e kolsterizzato.Nota:Gli elementi di centraggio con profilo arrotondato agevolano le operazioni di inserimento, in quanto adatti all'assemblaggio. La tendenza di serraggio, anche detta 'effetto a cassetto', causata dall'appoggio obliquo del pezzo da assemblare oppure dalle forze non agenti sull'asse della vite durante la spinta, viene ridotta al minimo dal profilo arrotondato e dall'inclinazione dell'assemblaggio (vedere anche lo Schema di assemblaggio 1).Nota disegno:

1) Filettatura interna su un lato con foro cieco
2) Filettatura interna su entrambi i lati con foro cieco
3) Filettatura interna su entrambi i lati con foro passante

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03107 Elemento di centraggio con profilo arrotondato forma A

243 kB

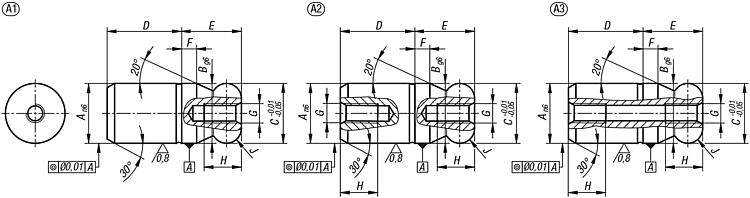

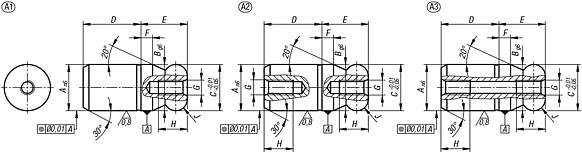

Disegni (sintesi completa)

Perno di posizionamento con profilo arrotondato forma A, filettatura interna su un lato con foro cieco

Maggiori informazioni

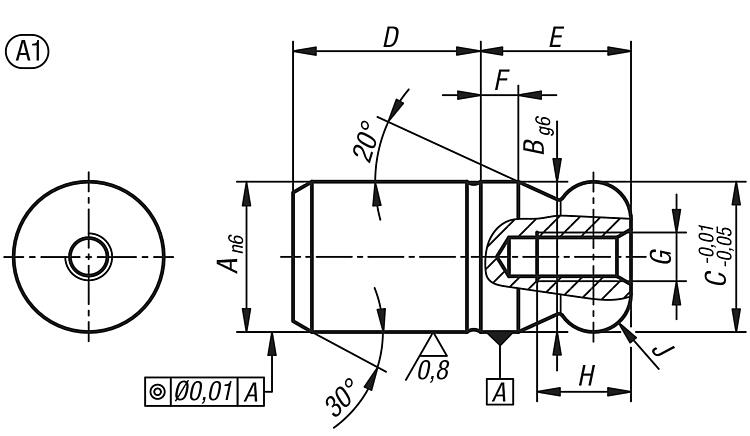

Disegni

Perno di posizionamento con profilo arrotondato forma A, filettatura interna su un lato con foro cieco

Selezione/filtro articoli

N. ordine	Materiale	Dimensioni	A	B	C	D	E	F	G	H	J	Foro del nucleo filettato	Prezzo
03107-05	acciaio per utensili	1	5	5	5	6	5	2	M2,5	4,5	R 1	Foro cieco	12,52 €
03107-06	acciaio per utensili	1	6	6	6	8	6	2	M3	5	R 1	Foro cieco	14,09 €
03107-08	acciaio per utensili	1	8	8	8	10	8	2	M3	6	R 2	Foro cieco	16,07 €
03107-10	acciaio per utensili	1	10	10	10	13	10	2,5	M3	6	R 2,5	Foro cieco	16,65 €
03107-12	acciaio per utensili	1	12	12	12	15	12	3	M4	8	R 3	Foro cieco	17,15 €
03107-14	acciaio per utensili	1	14	14	14	17	14	3,5	M4	8	R 3,5	Foro cieco	18,76 €
03107-16	acciaio per utensili	1	16	16	16	20	16	4	M5	10	R 4	Foro cieco	19,01 €
03107-20	acciaio per utensili	1	20	20	20	25	20	5	M5	10	R 5	Foro cieco	23,14 €
03107-25	acciaio per utensili	1	25	25	25	25	25	6	M5	10	R 6	Foro cieco	25,21 €
03107-30	acciaio per utensili	1	30	30	30	30	30	8	M6	12	R 8	Foro cieco	34,01 €
03107-40	acciaio per utensili	1	40	40	40	40	40	10	M6	12	R 10	Foro cieco	70,15 €
03107-50	acciaio per utensili	1	50	50	50	50	50	12	M6	12	R 12	Foro cieco	98,30 €
03107-505	acciaio inox	1	5	5	5	6	5	2	M2,5	4,5	R 1	Foro cieco	17,27 €
03107-506	acciaio inox	1	6	6	6	8	6	2	M3	5	R 1	Foro cieco	19,42 €
03107-508	acciaio inox	1	8	8	8	10	8	2	M3	6	R 2	Foro cieco	22,20 €
03107-510	acciaio inox	1	10	10	10	13	10	2,5	M3	6	R 2,5	Foro cieco	23,12 €
03107-512	acciaio inox	1	12	12	12	15	12	3	M4	8	R 3	Foro cieco	24,23 €
03107-514	acciaio inox	1	14	14	14	17	14	3,5	M4	8	R 3,5	Foro cieco	26,50 €
03107-516	acciaio inox	1	16	16	16	20	16	4	M5	10	R 4	Foro cieco	26,71 €
03107-520	acciaio inox	1	20	20	20	25	20	5	M5	10	R 5	Foro cieco	40,41 €

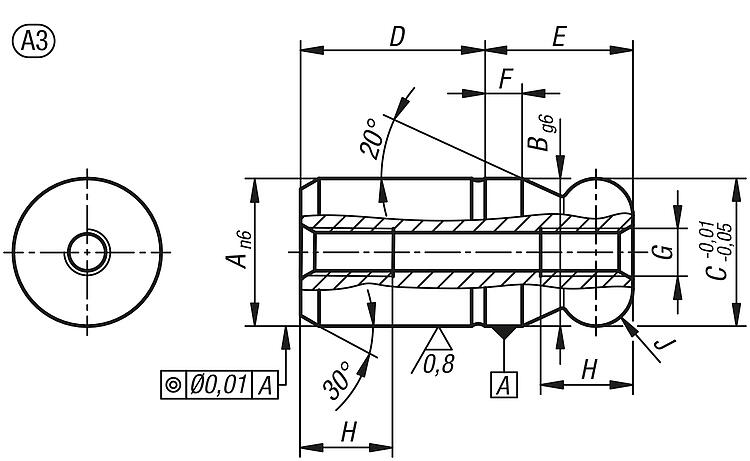

Perno di posizionamento con profilo arrotondato forma A, filettatura interna su entrambi i lati con foro cieco

Maggiori informazioni

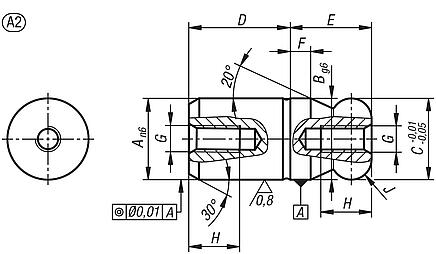

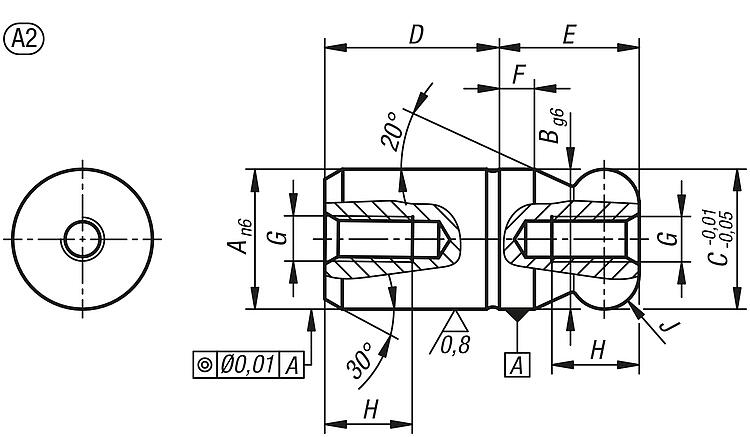

Disegni

Perno di posizionamento con profilo arrotondato forma A, filettatura interna su entrambi i lati con foro cieco

Selezione/filtro articoli

N. ordine	Materiale	Dimensioni	A	B	C	D	E	F	G	H	J	Foro del nucleo filettato	Prezzo
03107-1002	acciaio per utensili	2	10	10	10	13	10	2,5	M3	6	R 2,5	Foro cieco	16,65 €
03107-1202	acciaio per utensili	2	12	12	12	15	12	3	M4	8	R 3	Foro cieco	17,15 €
03107-1402	acciaio per utensili	2	14	14	14	17	14	3,5	M4	8	R 3,5	Foro cieco	18,76 €
03107-1602	acciaio per utensili	2	16	16	16	20	16	4	M5	10	R 4	Foro cieco	19,01 €
03107-2002	acciaio per utensili	2	20	20	20	25	20	5	M5	10	R 5	Foro cieco	23,14 €
03107-2502	acciaio per utensili	2	25	25	25	25	25	6	M5	10	R 6	Foro cieco	25,21 €
03107-3002	acciaio per utensili	2	30	30	30	30	30	8	M6	12	R 8	Foro cieco	34,01 €
03107-4002	acciaio per utensili	2	40	40	40	40	40	10	M6	12	R 10	Foro cieco	70,15 €
03107-5002	acciaio per utensili	2	50	50	50	50	50	12	M6	12	R 12	Foro cieco	98,30 €
03107-51002	acciaio inox	2	10	10	10	13	10	2,5	M3	6	R 2,5	Foro cieco	23,12 €
03107-51202	acciaio inox	2	12	12	12	15	12	3	M4	8	R 3	Foro cieco	24,23 €
03107-51402	acciaio inox	2	14	14	14	17	14	3,5	M4	8	R 3,5	Foro cieco	26,50 €
03107-51602	acciaio inox	2	16	16	16	20	16	4	M5	10	R 4	Foro cieco	26,71 €
03107-52002	acciaio inox	2	20	20	20	25	20	5	M5	10	R 5	Foro cieco	40,41 €

Perno di posizionamento con profilo arrotondato forma A, filettatura interna su entrambi i lati con foro passante

Maggiori informazioni

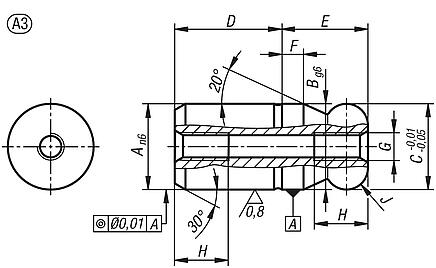

Disegni

Perno di posizionamento con profilo arrotondato forma A, filettatura interna su entrambi i lati con foro passante

Selezione/filtro articoli

N. ordine	Materiale	Dimensioni	A	B	C	D	E	F	G	H	J	Foro del nucleo filettato	Prezzo
03107-0502	acciaio per utensili	3	5	5	5	6	5	2	M2,5	4,5	R 1	Foro passante	12,52 €
03107-0602	acciaio per utensili	3	6	6	6	8	6	2	M3	5	R 1	Foro passante	14,09 €
03107-0802	acciaio per utensili	3	8	8	8	10	8	2	M3	6	R 2	Foro passante	16,07 €
03107-50502	acciaio inox	3	5	5	5	6	5	2	M2,5	4,5	R 1	Foro passante	17,27 €
03107-50602	acciaio inox	3	6	6	6	8	6	2	M3	5	R 1	Foro passante	19,42 €
03107-50802	acciaio inox	3	8	8	8	10	8	2	M3	6	R 2	Foro passante	22,20 €
