        Elementi di centraggio estraibili forme A e C

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio per utensili.Versione:temprato e rettificato (HRC 56 +2 ).Nota:Gli elementi di centraggio si possono facilmente estrarre con un apposito estrattore.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03105 Elementi di centraggio estraibili forme A e C

136 kB

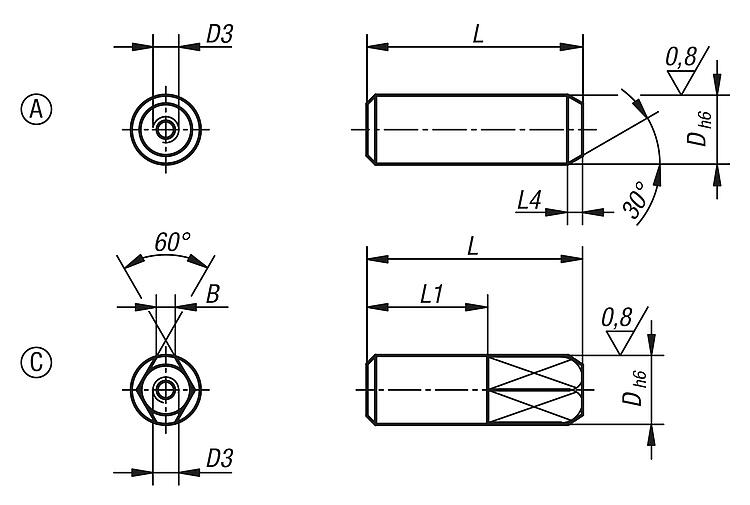

Disegni (sintesi completa)

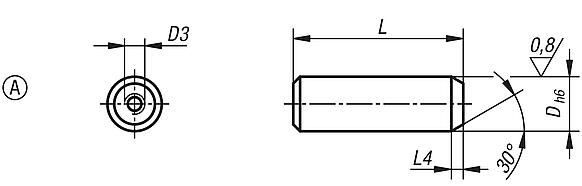

Elemento di centraggio estraibile forma A

Maggiori informazioni

Disegni

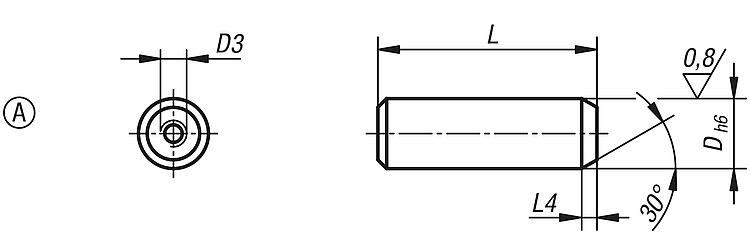

Elemento di centraggio estraibile forma A

Selezione/filtro articoli

N. ordine	Forma	D	D3	L	L4	Prezzo
03105-08	A	8	M3	25	3	11,96 €
03105-10	A	10	M3	30	3	12,50 €
03105-12	A	12	M5	34	4	13,86 €
03105-16	A	16	M5	42	4	16,92 €
03105-20	A	20	M5	47	5	20,24 €
03105-25	A	25	M5	49	5	24,23 €

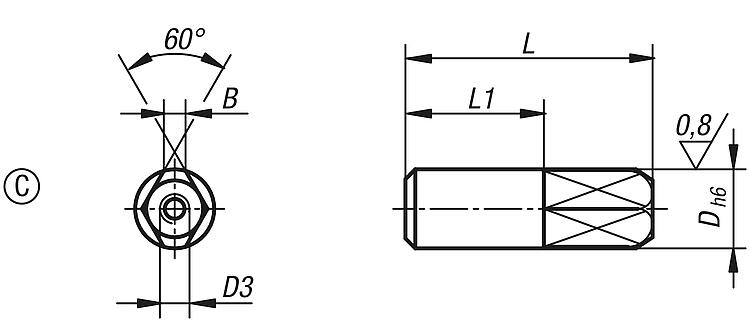

Elemento di centraggio estraibile forma C

Maggiori informazioni

Disegni

Elemento di centraggio estraibile forma C

Selezione/filtro articoli

N. ordine	Forma	D	D3	L	L1	B	Prezzo
03105-082	C	8	M3	25	14	2,2	13,74 €
03105-102	C	10	M3	30	17	3	14,72 €
03105-122	C	12	M5	34	20	3,5	16,17 €
03105-162	C	16	M5	42	26	5	19,71 €
03105-202	C	20	M5	47	30	6	23,05 €
03105-252	C	25	M5	49	30	8	27,23 €
