        Elementi di centraggio estraibili forme B e D

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio per utensili.Versione:temprato e rettificato (HRC 55-60).Nota:Gli elementi di centraggio si possono facilmente estrarre con un apposito estrattore.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03106 Elementi di centraggio estraibili forme B e D

147 kB

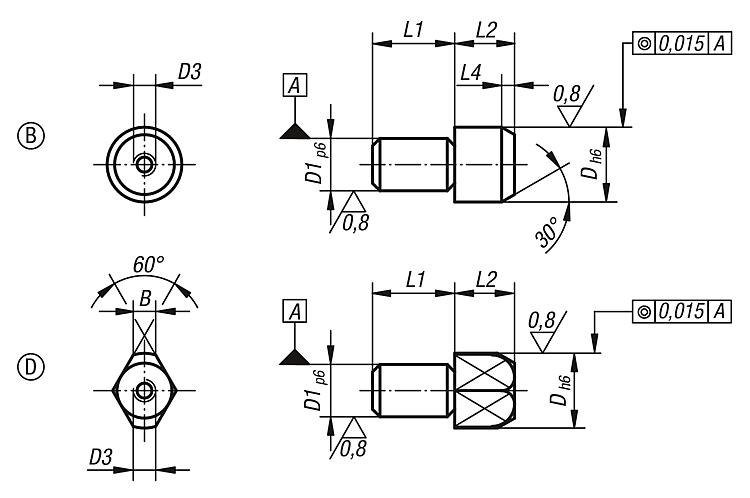

Disegni (sintesi completa)

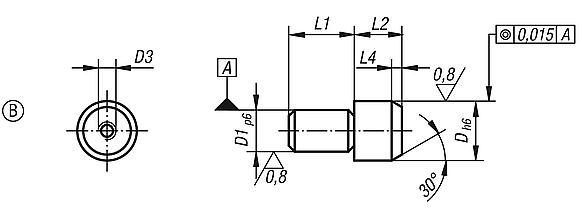

Elemento di centraggio estraibile forma B

Maggiori informazioni

Disegni

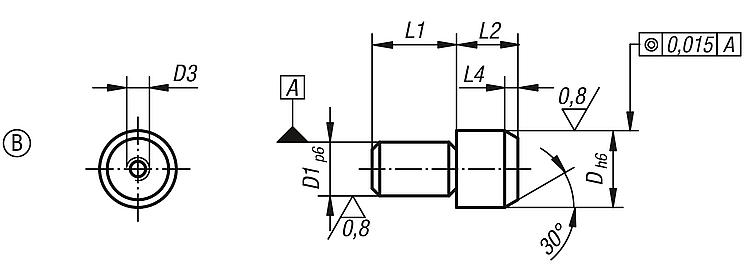

Elemento di centraggio estraibile forma B

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Forma	D	D1	D3	L1	L2	L4	Prezzo
03106-10	B	10	7	M3	11	11	3	13,40 €
03106-12	B	12	8	M5	13	12	4	15,12 €
03106-16	B	16	12	M5	18	14	4,5	17,60 €
03106-20	B	20	14	M5	22	15	5	20,24 €
03106-22	B	22	16	M5	22	17	5	22,68 €
03106-25	B	25	18	M5	25	17	5	26,66 €

Elemento di centraggio estraibile forma D

Maggiori informazioni

Disegni

Elemento di centraggio estraibile forma D

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Forma	D	D1	D3	L1	L2	L4	B	Prezzo
03106-102	D	10	7	M3	11	11	3	3	15,40 €
03106-122	D	12	8	M5	13	12	4	3,5	16,49 €
03106-162	D	16	12	M5	18	14	4,5	5	19,88 €
03106-202	D	20	14	M5	22	15	5	6	23,05 €
03106-222	D	22	16	M5	22	17	5	7	25,63 €
03106-252	D	25	18	M5	25	17	5	8	29,83 €
