Punte in acciaio
per contropunte con altezza punta 12 mm

34024-01

Punte in acciaio per contropunte con altezza punta 12 mm

Prodotti
- Panoramica dei prodotti
  - Elementi di misurazione e controllo
    - Sistemi di fissaggio ed elementi di serraggio per la tecnica di misurazione
      - Fissaggio per i metodi di misurazione ottici
        Punte in acciaio per contropunte con altezza punta 12 mm

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio.Versione:nitrocarburato.Indicazioni per l'acquisto:Singolo.Nota:Punte compatibili con contropunta 34024.

Le fessure nella forma C e nella forma D consentono la misurazione della lunghezza del pezzo.

D min. e D max. si riferiscono al pezzo da misurare.Accessori:Contropunte 34024.Particolarità:

RoHS

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

34024-01_Datasheet_32621_Punte_in_acciaio_per_contropunte_con_altezza_punta_12_mm--it

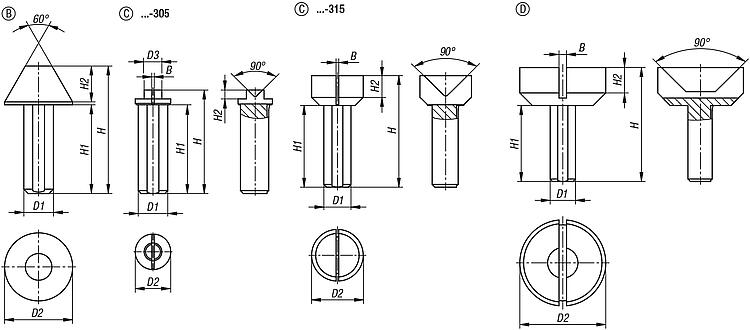

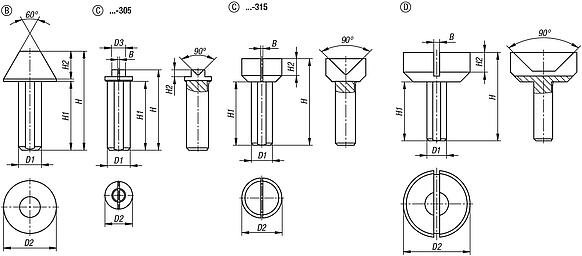

Disegni (sintesi completa)

Punte in acciaio
per contropunte con altezza punta 12 mm

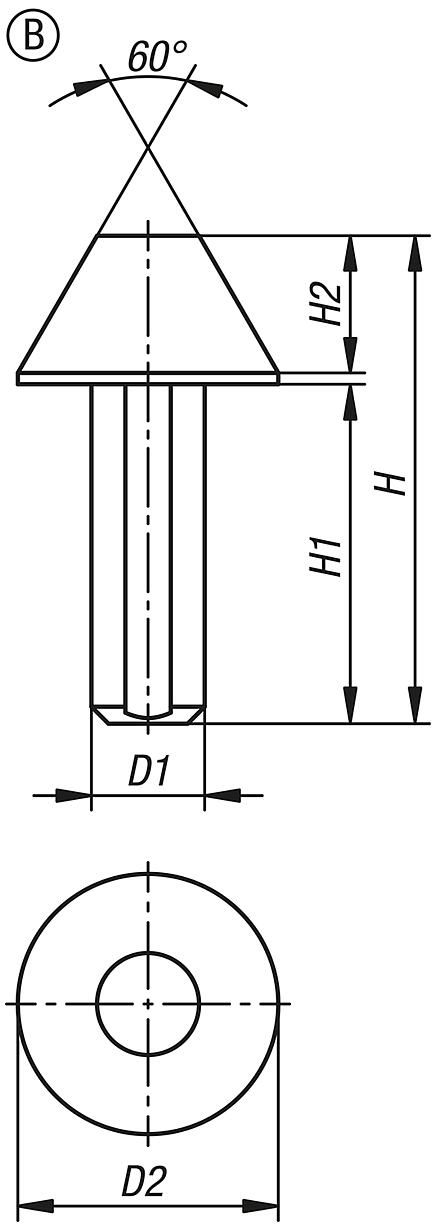

Punte in acciaio per contropunte con altezza punta 12 mm, forma B, spianata

Maggiori informazioni

Disegni

Punte in acciaio per contropunte con altezza punta 12 mm, forma B, spianata

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	D min.	D max.	D1	D2	H	H1	H2	CAD	Acc.	Prezzo	Ordinare
34024-01-222	B	spianato	10	22	10	23	43,1	30	12,1			117,69 €

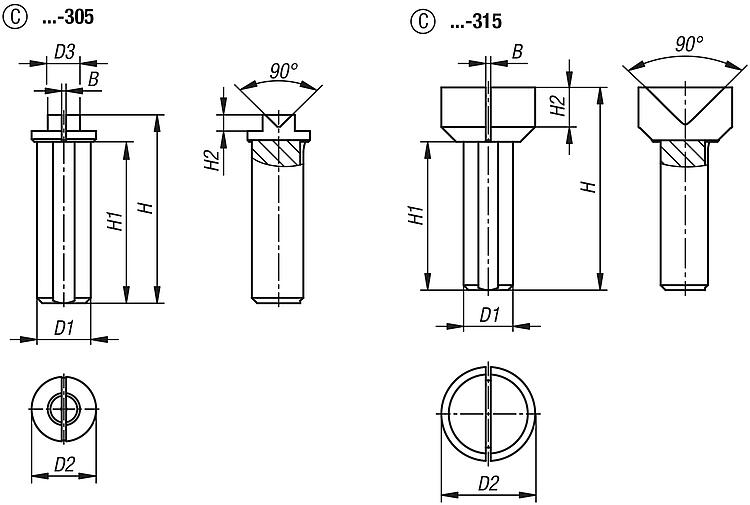

Punte in acciaio per contropunte con altezza punta 12 mm, forma C, punta cava

Maggiori informazioni

Disegni

Punte in acciaio per contropunte con altezza punta 12 mm, forma C, punta cava

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	B	D min.	D max.	D1	D2	D3	H	H1	H2	CAD	Acc.	Prezzo	Ordinare
34024-01-305	C	Punta cava	0,3	0,5	5	10	12	6	35	30	3			243,59 €
34024-01-315	C	Punta cava	1	2	15	10	19	-	41	30	8			270,96 €

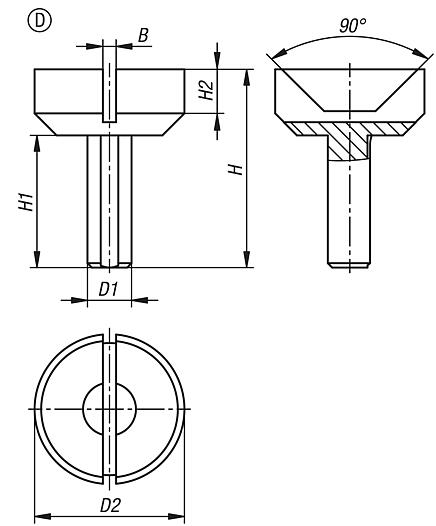

Punte in acciaio per contropunte con altezza punta 12 mm, forma D, punta cava spianata

Maggiori informazioni

Disegni

Punte in acciaio per contropunte con altezza punta 12 mm, forma D, punta cava spianata

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	B	D min.	D max.	D1	D2	H	H1	H2	CAD	Acc.	Prezzo	Ordinare
34024-01-430	D	-	3	14	30	10	34	45	30	10			284,65 €
