5-ti osý základní modul UNILOCK dvojité upnutí velikost systému 80 mm
Popis zboží/obrázky produktu
PopisMateriál:Zušlechtěná ocel.Provedení: Základní těleso oxidováno. Funkční plochy kaleny a broušeny.Upozornění:5osé základní moduly UNILOCK lze adaptovat přímo na strojní stoly se systémem rastrových otvorů nebo strojní stoly s T-drážkami a rovněž na rastrové desky s roztečí rastru 40/50 mm s velikostí systému M12. Hodí se k upínacímu systému s nulovým bodem UNILOCK s upínacími čepy UNILOCK. Pomocí příslušného adaptačního upínacího čepu lze přímo namontovat i na běžné upínací systémy s nulovým bodem. Základní modul bez patky je vhodný zejména pro prostorově úsporné sestavy.
Upínacími čepy UNILOCK v kombinaci s upevňovacími šrouby M10, M12, M16 je možné vyvinout tyto přídržné síly: - přídržná síla (M10) 35.000 N - přídržná síla (M12) 50.000 N - přídržná síla (M16) 75.000 N Přídržná síla pomocí šroubu s válcovou hlavou DIN EN ISO 4762 -12.9
Upínací čepy lze upnout do upínacího modulu pouze ve spojení s namontovanou výměnnou jednotkou.Na vyžádání:S pojistkou proti protočeníOdkaz na výkres:

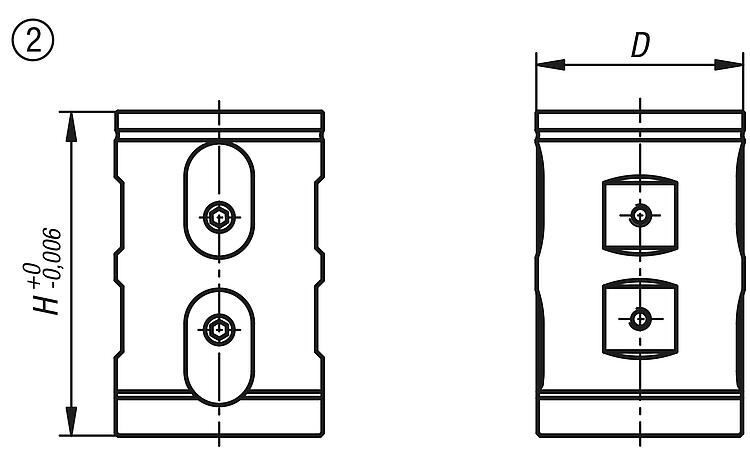

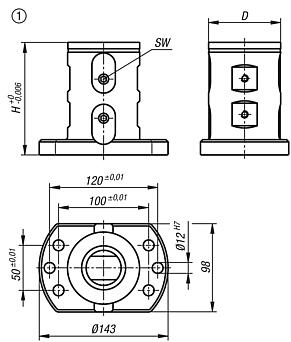

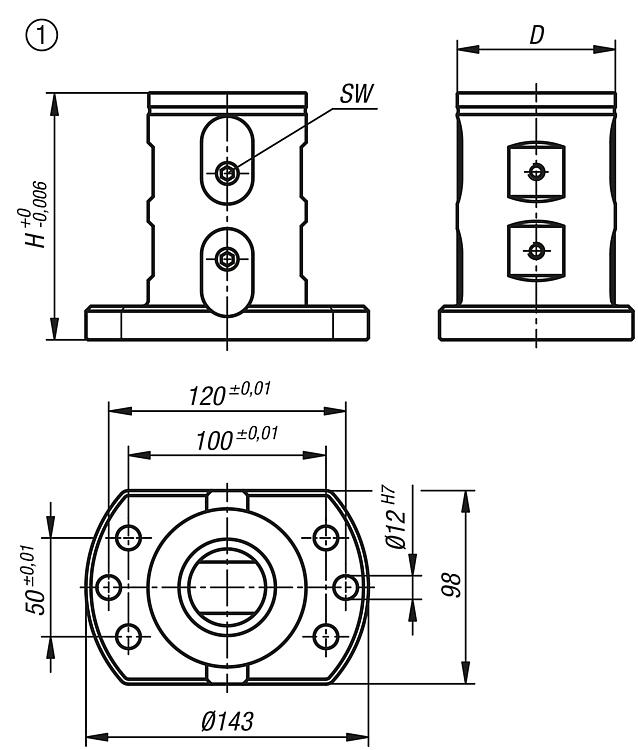

1) s nohou 2) bez patky
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
