42208Upínací čep UNILOCK velikost systému 80 mm |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Cementovaná ocel.Provedení: Kaleno a brynýrováno.
Funkční plochy broušeny.Upozornění:Upínací čepy UNILOCK jsou vhodné k upínání a polohování obrobků a přípravků.
Upínací čepy se sešroubují s výměnným prvkem a adaptují se na různé základní moduly.
Pomocí upínacích čepů UNILOCK jsou ve spojení s upevňovacími šrouby M10, M12, M16
možné následující přídržné síly:
- Přídržná síla (M10) 35.000 N
- Přídržná síla (M12) 50.000 N
- Přídržná síla (M16) 75.000 N
Další upínací čepy ve stejné systémové velikosti naleznete u NLM 42208, 42210 a 42208 se závitovými čepy.
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

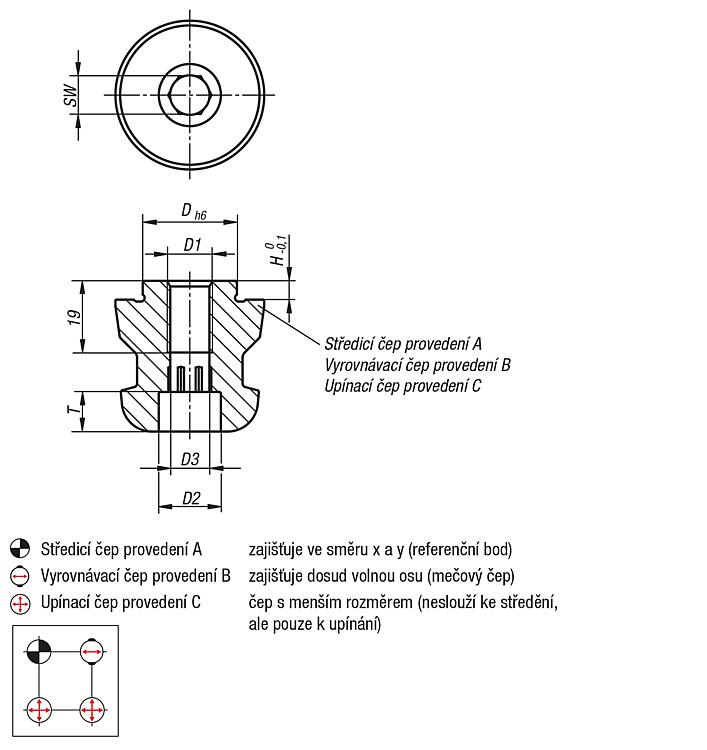

| Objednací číslo | Provedení | D
| D1 | D2 | D3 | H | T | SW | CAD | Přís. | Cena | Objednat |
|---|
| 42208-140160512 | A | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 |  | | 109,02 € | | | 42208-140180512 | A | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 109,02 € | | | 42208-140220516 | A | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 87,83 € | | | 42208-140250512 | A | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 65,32 € | | | 42208-140250516 | A | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 79,53 € | | | 42208-240160512 | B | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 144,65 € | | | 42208-240180512 | B | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 144,65 € | | | 42208-240220516 | B | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 144,67 € | | | 42208-240250512 | B | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 81,93 € | | | 42208-240250516 | B | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 103,37 € | | | 42208-340160512 | C | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 102,88 € | | | 42208-340180512 | C | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 102,88 € | | | 42208-340220516 | C | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 102,87 € | | | 42208-340250512 | C | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 59,21 € | | | 42208-340250516 | C | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 71,59 € | |
|
