        Kruhové základny ke kloubovým nožkám s tlumením vibrací

Popis zboží/obrázky produktu

PopisMateriál:Ocelové provedení:
Kruhová základna ze zušlechtěné oceli.
Kulička z automatové oceli.
Nerezové provedení:
Kruhová základna a kulička z nerezové oceli.

Tlumicí deska z elastomeru PUR (Sylomer V12).Provedení: Ocelové provedení:
Kulička vytvrzena, brynýrována.
Základna brynýrována.
Nerezové provedení:
Bez povrchové úpravy.

Tlumicí deska šedá, lepená, neklouzavá.
Rozsah použití od -30 °C až do +70 °C.Upozornění:

Hodnoty zatížitelnosti uvedené v tabulce jsou jen doporučením, jakému nejvyššímu stálému statickému zatížení může být tlumicí prvek vystaven.
Toto statické zatížení odpovídá plošnému tlaku 0,4 N/mm², při kterém materiál docílí svých optimálních tlumících vlastností. Přitom je zohledněno, že při dynamickém zatížení dochází k další zátěži až na hodnotu tlaku 0,6 N/mm².
Tlumicí deska absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí kloubové kruhové základny.
Kruhová kloubová základna (bez tlumení vibrací) viz 07144.

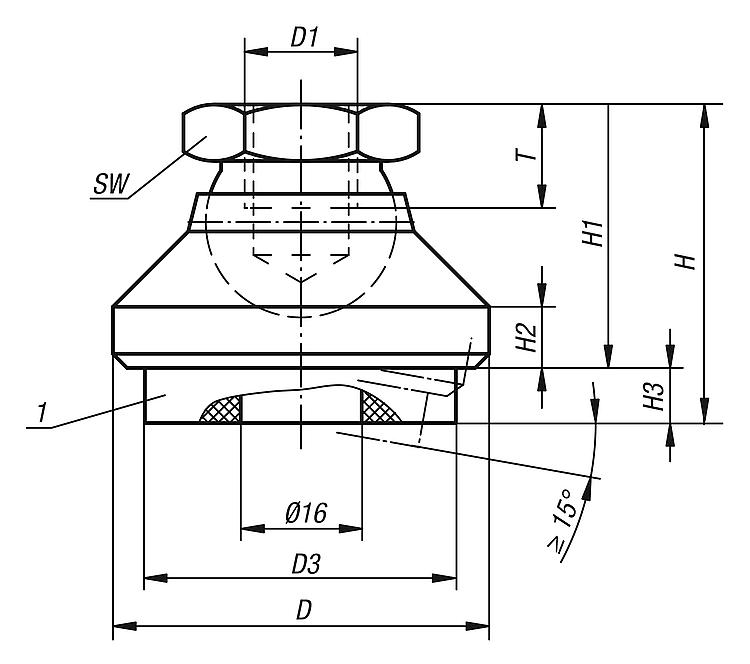

Odkaz na výkres:

1) Tlumící destička

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 27806 Kruhové základny ke kloubovým nožkám s tlumením vibrací

165 kB

Technické pokyny ke kloubovým nožkám a kruhovým základnám s tlumením kmitání

98,2 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	D	D1	D3	H	H1	H2	H3 (při tlaku 0 / 0,4 / 0,6 N/mm²)	T	SW	Zatížitelnost max. kN	Cena
27806-110	ocel	32	M10	30,5	30	22	5	8 / 6,8 / 5,9	10	17	0,212	13,01 €
27806-112	ocel	40	M12	30,5	34	26	6	8 / 6,8 / 5,9	12	19	0,212	14,56 €
27806-116	ocel	50	M16	40,5	40	32	7	8 / 6,8 / 5,9	14	24	0,435	17,51 €
27806-120	ocel	60	M20	50	50	42	8	8 / 6,8 / 5,9	18	30	0,705	23,17 €
27806-310	nerezová ocel	32	M10	30,5	30	22	5	8 / 6,8 / 5,9	10	17	0,212	15,46 €
27806-312	nerezová ocel	40	M12	30,5	34	26	6	8 / 6,8 / 5,9	12	19	0,212	17,30 €
27806-316	nerezová ocel	50	M16	40,5	40	32	7	8 / 6,8 / 5,9	14	24	0,435	20,50 €
27806-320	nerezová ocel	60	M20	50	50	42	8	8 / 6,8 / 5,9	18	30	0,705	26,71 €
