Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží
PopisMateriál:Kruhová základna pro nožky, závitové vřeteno z oceli.
Protiskluzová plocha (NBR) 70 Shore.
Provedení: Kruhové základny pro nohy žlutě lakované. Závitové vřeteno pozinkované.
Protiskluzová podložka černá.
Upozornění:Vysoce zatížitelné kloubové nohy z oceli se žlutě lakovanou základnou, alternativně s protiskluzová podložkou. Protiskluzová podložka absorbuje vibrace a zabraňuje skluzu kloubové nohy.

Hodnoty zatížení uvedené v tabulce se zakládají na sérii pokusů, při nichž statické zatížení působilo kolmo na talíř uprostřed vřetene. Radiálně působící síly, jako jsou vibrace nebo jiné kmitavé efekty, ovlivňují zatížitelnost a nejsou u uvedených hodnot zohledněny.

Dodáváno s vhodnou maticí.
Odkaz na výkres:

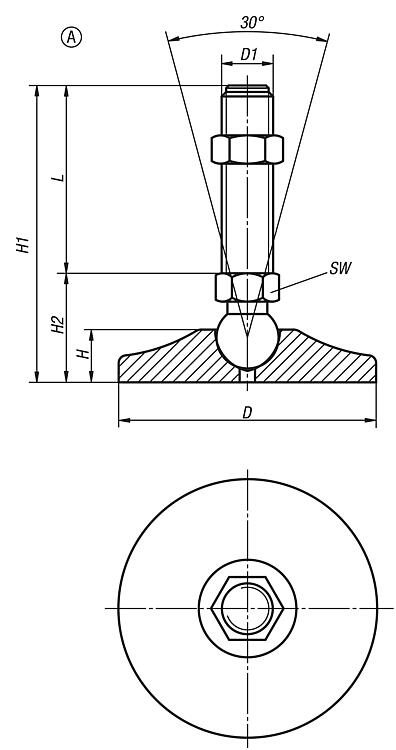

Provedení A bez protiskluzové podložky

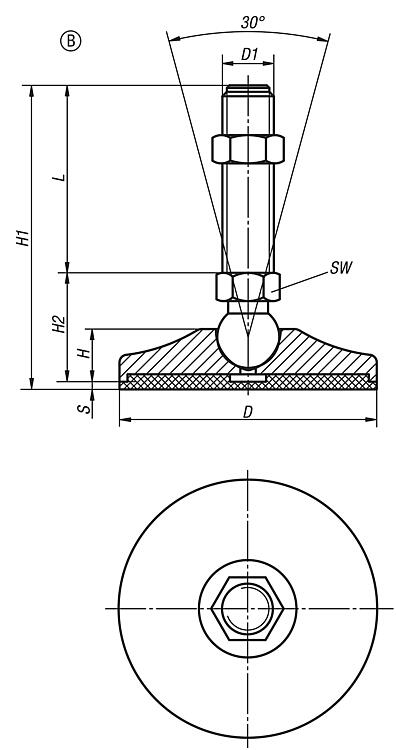

Provedení B s protiskluzovou podložkou
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 27792 Kloubové nožky ocel 194 kB

Výkresy (celkový přehled)

Kloubové nožky ocel

kloubové nohy ocel, provedení A

více informací

Výkresy

kloubové nohy ocel, provedení A

Výběr/filtr zboží

Objednací čísloProvedeníDD1HH1H2SWLZatížitelnost
max. kN (jen při
statickém zatížení)
CADPřís.CenaObjednat
27792-005010X25A50M10165328142515 8,20 €
27792-005010X50A50M10167828145015 8,80 €
27792-005010X75A50M101610328147515 9,06 €
27792-005010X100A50M1016128281410015 9,42 €
27792-005010X125A50M1016153281412515 9,59 €
27792-005012X25A50M12165328142515 8,22 €
27792-005012X50A50M12167828145015 8,82 €
27792-005012X75A50M121610328147515 9,09 €
27792-005012X100A50M1216128281410015 9,45 €
27792-005012X125A50M1216153281412515 9,61 €
27792-005014X25A50M14165328142515 8,25 €
27792-005014X50A50M14167828145015 8,84 €
27792-005014X75A50M141610328147515 9,11 €
27792-005014X100A50M1416128281410015 9,48 €
27792-005014X125A50M1416153281412515 9,64 €
27792-006514X50A65M14178030145020 10,71 €
27792-006514X75A65M141710530147520 11,11 €
27792-006514X100A65M1417130301410020 11,48 €
27792-006514X125A65M1417155301412520 11,83 €
27792-006514X150A65M1417180301415020 12,19 €
27792-006516X50A65M16178030165020 10,81 €
27792-006516X75A65M161710530167520 11,16 €
27792-006516X100A65M1617130301610020 11,53 €
27792-006516X125A65M1617155301612520 11,87 €
27792-006516X150A65M1617180301615020 12,24 €
27792-006516X175A65M1617205301617520 12,58 €
27792-008016X50A80M1619,58333165030 16,24 €
27792-008016X75A80M1619,510833167530 16,62 €
27792-008016X100A80M1619,5133331610030 16,97 €
27792-008016X125A80M1619,5158331612530 17,33 €
27792-008016X150A80M1619,5183331615030 17,69 €
27792-008016X175A80M1619,5208331617530 18,07 €
27792-008016X200A80M1619,5233331620030 18,40 €
27792-008020X75A80M2019,511136177530 17,05 €
27792-008020X100A80M2019,5136361710030 17,51 €
27792-008020X125A80M2019,5161361712530 18,08 €
27792-008020X150A80M2019,5186361715030 18,61 €
27792-008020X175A80M2019,5211361717530 19,11 €
27792-008020X200A80M2019,5236361720030 19,67 €
27792-010016X50A100M16209343205035 24,58 €
27792-010016X75A100M162011843207535 25,12 €
27792-010016X100A100M1620143432010035 25,75 €
27792-010016X125A100M1620168432012535 26,45 €
27792-010016X150A100M1620193432015035 27,07 €
27792-010016X175A100M1620218432017535 27,76 €
27792-010016X200A100M1620243432020035 28,50 €
27792-010020X75A100M202011843207545 25,22 €
27792-010020X100A100M2020143432010045 25,83 €
27792-010020X125A100M2020168432012545 26,55 €
27792-010020X150A100M2020193432015045 27,15 €
27792-010020X175A100M2020218432017545 27,88 €
27792-010020X200A100M2020243432020045 28,59 €
27792-010024X75A100M242011944207555 25,77 €
27792-010024X100A100M2420144442010055 26,40 €
27792-010024X125A100M2420169442012555 27,12 €
27792-010024X150A100M2420194442015055 27,72 €
27792-010024X175A100M2420219442017555 28,44 €
27792-010024X200A100M2420244442020055 29,14 €

kloubové nohy ocel, provedení B

více informací

Výkresy

kloubové nohy ocel, provedení B

Výběr/filtr zboží

Objednací čísloProvedení

DD1HH1H2SSWLZatížitelnost
max. kN (jen při
statickém zatížení)
CADPřís.CenaObjednat
27792-105010X25B50M101656283142515 8,60 €
27792-105010X50B50M101681283145015 9,19 €
27792-105010X75B50M1016106283147515 9,46 €
27792-105010X100B50M10161312831410015 9,84 €
27792-105010X125B50M10161562831412515 9,99 €
27792-105012X25B50M121656283142515 8,63 €
27792-105012X50B50M121681283145015 9,21 €
27792-105012X75B50M1216106283147515 9,50 €
27792-105012X100B50M12161312831410015 9,86 €
27792-105012X125B50M12161562831412515 10,02 €
27792-105014X25B50M141656283142515 8,65 €
27792-105014X50B50M141681283145015 9,23 €
27792-105014X75B50M1416106283147515 9,51 €
27792-105014X100B50M14161312831410015 9,88 €
27792-105014X125B50M14161562831412515 10,04 €
27792-106514X50B65M141783303145020 11,32 €
27792-106514X75B65M1417108303147520 11,66 €
27792-106514X100B65M14171333031410020 12,02 €
27792-106514X125B65M14171583031412520 12,35 €
27792-106514X150B65M14171833031415020 12,73 €
27792-106516X50B65M161783303165020 11,37 €
27792-106516X75B65M1617108303167520 11,71 €
27792-106516X100B65M16171333031610020 12,08 €
27792-106516X125B65M16171583031612520 12,42 €
27792-106516X150B65M16171833031615020 12,79 €
27792-106516X175B65M16172083031617520 13,12 €
27792-108016X50B80M1619,586333165030 17,07 €
27792-108016X75B80M1619,5111333167530 17,42 €
27792-108016X100B80M1619,51363331610030 17,78 €
27792-108016X125B80M1619,51613331612530 18,14 €
27792-108016X150B80M1619,51863331615030 18,52 €
27792-108016X175B80M1619,52113331617530 18,86 €
27792-108016X200B80M1619,52363331620030 19,23 €
27792-108020X75B80M2019,5114363177530 17,89 €
27792-108020X100B80M2019,51393631710030 18,33 €
27792-108020X125B80M2019,51643631712530 18,87 €
27792-108020X150B80M2019,51893631715030 19,41 €
27792-108020X175B80M2019,52143631717530 19,92 €
27792-108020X200B80M2019,52393631720030 20,46 €
27792-110016X50B100M162096433205035 25,75 €
27792-110016X75B100M1620121433207535 26,24 €
27792-110016X100B100M16201464332010035 26,90 €
27792-110016X125B100M16201714332012535 27,60 €
27792-110016X150B100M16201964332015035 28,22 €
27792-110016X175B100M16202214332017535 28,95 €
27792-110016X200B100M16202464332020035 29,65 €
27792-110020X75B100M2020121433207545 26,36 €
27792-110020X100B100M20201464332010045 26,98 €
27792-110020X125B100M20201714332012545 27,70 €
27792-110020X150B100M20201964332015045 28,34 €
27792-110020X175B100M20202214332017545 29,05 €
27792-110020X200B100M20202464332020045 29,75 €
27792-110024X75B100M2420122443207555 26,92 €
27792-110024X100B100M24201474432010055 27,54 €
27792-110024X125B100M24201724432012555 28,26 €
27792-110024X150B100M24201974432015055 28,88 €
27792-110024X175B100M24202224432017555 29,60 €
27792-110024X200B100M24202474432020055 30,34 €

Pokyny k tomuto zboží

Kloubová patka značky norelem je na rozdíl od klasických ustavovacích nožek montována shora k závitovému vřetenu pomocí kulového spoje. Výhodou je vyšší úhel vychýlení  (až do 30°). Ocelová kloubová patka je nalakovaná žlutým lakem. Závitové vřeteno je pozinkované. Volitelně lze ke kloubové patce v e-shopu objednatprotiskluzové podložky (70 Shore). Kloubové patky jsou dodávány s jednou vhodnou maticí.
