        Stavitelné nožky v Hygienic DESIGN

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Kruhová základna a závitové vřeteno z nerezové oceli 1.4301.
Pryžová dosedací plocha (NBR) 85 Shore +/-5, s certifikací FDA.
Pryžové těsnění se silikonem, s certifikací FDA.Provedení: Kruhové základny, leštěné do vysokého lesku
Závitové vřeteno bez povrchové úpravy
Pryžová dosedací plocha, černá.
Pryžové těsnění, modré.Upozornění:Certifikováno podle standardu 3-A Sanitary.

Vysoká kvalita povrchu a dvojnásobné utěsnění závitu a speciální těsnění na kloubu vřetene stavěcí nohy stroje zabraňuje přilnutí nečistot a snižuje doby čištění na minimum.

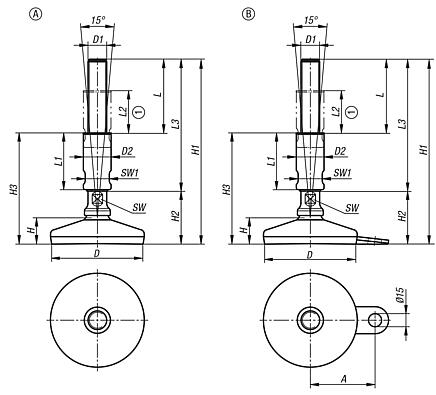

Noha stroje se dodává s logem 3-A.Použití:Noha stroje je vhodná speciálně pro stroje, zařízení a přístroje v potravinářském průmyslu, pivovarech, mlékárnách, nápojovém a farmaceutickém průmyslu.Příslušenství:Kryt závitu 27791-10.Odkaz na výkres:

1) rozsah nastavení

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 27791-05 Stavitelné nožky v Hygienic DESIGN

282 kB

norelem-3-A-Zertifikat

212 kB

Návod k montáži pro stavitelné nožky Hygienic 27791-05

888 kB

Návod k čištění a údržbě pro stavitelné nožky Hygienic 27791-05

317 kB

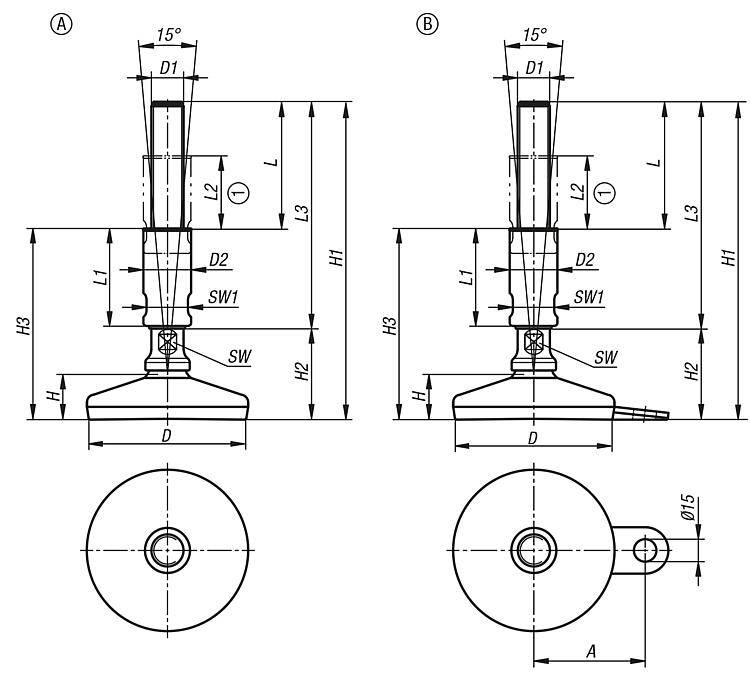

Výkresy (celkový přehled)

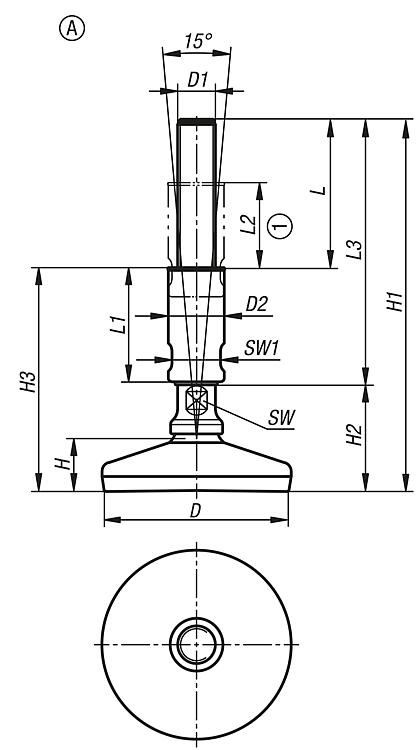

Stavitelné nožky v Hygienic DESIGN, provedení A

více informací

Výkresy

Stavitelné nožky v Hygienic DESIGN, provedení A

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D2	H	H1	H2	H3	L	L1	L2	L3	SW	SW1	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
27791-05-106012X140	A	60	M12	24	23	191	51	112	79	60	45	140	13	20	10	73,30 €
27791-05-106012X190	A	60	M12	24	23	241	51	137	104	85	70	190	13	20	10	88,61 €
27791-05-106016X140	A	60	M16	24	23	191	51	112	79	60	45	140	13	20	10	73,30 €
27791-05-106016X190	A	60	M16	24	23	241	51	137	104	85	70	190	13	20	10	88,79 €
27791-05-108016X140	A	80	M16	24	25	193	53	114	79	60	45	140	13	20	20	76,15 €
27791-05-108016X190	A	80	M16	24	25	243	53	139	104	85	70	190	13	20	20	91,41 €
27791-05-108020X140	A	80	M20	30	25	193	53	114	79	60	45	140	17	26	20	79,98 €
27791-05-108020X190	A	80	M20	30	25	243	53	139	104	85	70	190	17	26	20	92,25 €
27791-05-108024X140	A	80	M24	35	25	193	53	114	79	60	45	140	20	30	20	86,94 €
27791-05-108024X190	A	80	M24	35	25	243	53	139	104	85	70	190	20	30	20	98,58 €
27791-05-110016X140	A	100	M16	24	28	196	56	117	79	60	45	140	13	20	25	79,80 €
27791-05-110016X190	A	100	M16	24	28	246	56	142	104	85	70	190	13	20	25	95,06 €
27791-05-110020X140	A	100	M20	30	28	196	56	117	79	60	45	140	17	26	25	83,62 €
27791-05-110020X190	A	100	M20	30	28	246	56	142	104	85	70	190	17	26	25	95,90 €
27791-05-110024X140	A	100	M24	35	28	196	56	117	79	60	45	140	20	30	25	90,57 €
27791-05-110024X190	A	100	M24	35	28	246	56	142	104	85	70	190	20	30	25	102,21 €
27791-05-112016X140	A	120	M16	24	32	200	60	121	79	60	45	140	13	20	30	90,44 €
27791-05-112016X190	A	120	M16	24	32	250	60	146	104	85	70	190	13	20	30	105,69 €
27791-05-112020X140	A	120	M20	30	32	200	60	121	79	60	45	140	17	26	30	94,27 €
27791-05-112020X190	A	120	M20	30	32	250	60	146	104	85	70	190	17	26	30	106,54 €
27791-05-112024X140	A	120	M24	35	32	200	60	121	79	60	45	140	20	30	30	101,21 €
27791-05-112024X190	A	120	M24	35	32	250	60	146	104	85	70	190	20	30	30	112,84 €

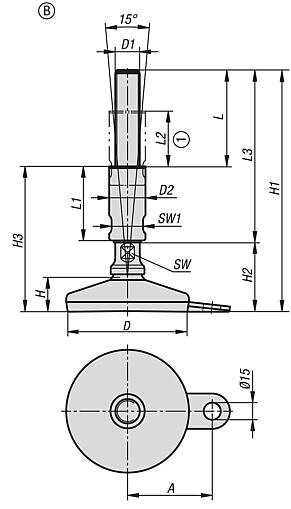

Stavitelné nožky v Hygienic DESIGN, provedení B

více informací

Výkresy

Stavitelné nožky v Hygienic DESIGN, provedení B

Výběr/filtr zboží

Objednací číslo	Provedení	A	D	D1	D2	H	H1	H2	H3	L	L1	L2	L3	SW	SW1	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
27791-05-206012X140	B	45	60	M12	24	23	191	51	112	79	60	45	140	13	20	10	77,71 €
27791-05-206012X190	B	45	60	M12	24	23	241	51	137	104	85	70	190	13	20	10	93,00 €
27791-05-206016X140	B	45	60	M16	24	23	191	51	112	79	60	45	140	13	20	10	77,71 €
27791-05-206016X190	B	45	60	M16	24	23	241	51	137	104	85	70	190	13	20	10	93,17 €
27791-05-208016X140	B	54	80	M16	24	25	193	53	114	79	60	45	140	13	20	20	79,80 €
27791-05-208016X190	B	54	80	M16	24	25	243	53	139	104	85	70	190	13	20	20	95,06 €
27791-05-208020X140	B	54	80	M20	30	25	193	53	114	79	60	45	140	17	26	20	83,62 €
27791-05-208020X190	B	54	80	M20	30	25	243	53	139	104	85	70	190	17	26	20	95,90 €
27791-05-208024X140	B	54	80	M24	35	25	193	53	114	79	60	45	140	20	30	20	90,57 €
27791-05-208024X190	B	54	80	M24	35	25	243	53	139	104	85	70	190	20	30	20	102,21 €
27791-05-210016X140	B	69	100	M16	24	28	196	56	117	79	60	45	140	13	20	25	84,47 €
27791-05-210016X190	B	69	100	M16	24	28	246	56	142	104	85	70	190	13	20	25	99,72 €
27791-05-210020X140	B	69	100	M20	30	28	196	56	117	79	60	45	140	17	26	25	88,26 €
27791-05-210020X190	B	69	100	M20	30	28	246	56	142	104	85	70	190	17	26	25	100,57 €
27791-05-210024X140	B	69	100	M24	35	28	196	56	117	79	60	45	140	20	30	25	95,24 €
27791-05-210024X190	B	69	100	M24	35	28	246	56	142	104	85	70	190	20	30	25	106,84 €
