        Kruhové základny ke kloubovým nožkám s tlumením vibrací

Popis zboží/obrázky produktu

PopisMateriál:

Kruhová základna ze zinkové slitiny nebo z nerezové ocel 1.4305.
Tlumicí deska z elastomeru PUR (Sylomer V12).

Provedení: Kruhová základna z tlakově litého zinku, černě komaxitováno.
Základna z nerezové oceli bez povrchové úpravy.
Tlumicí deska šedá, lepená, neklouzavá. Rozsah použití od -30 °C až do +70 °C.Upozornění:

Hodnoty zatížitelnosti uvedené v tabulce jsou jen doporučením, jakému nejvyššímu stálému statickému zatížení může být tlumicí prvek vystaven.
Toto statické zatížení odpovídá plošnému tlaku 0,4 N/mm², při kterém materiál docílí svých optimálních tlumících vlastností. Přitom je zohledněno, že při dynamickém zatížení dochází k další zátěži až na hodnotu tlaku 0,6 N/mm².
Tlumicí deska absorbuje vibrace a zabraňuje skluzu kloubové nohy.

Kloubové nohy se skládají z kruhové základny a závitového vřetena nebo kulové hlavice. Každou kruhovou základnu lze kombinovat s libovolným závitovým vřetenem, resp. kulovou hlavicí.
Příslušná závitová vřetena viz 27810.
Příslušné kulové hlavice viz 27811.

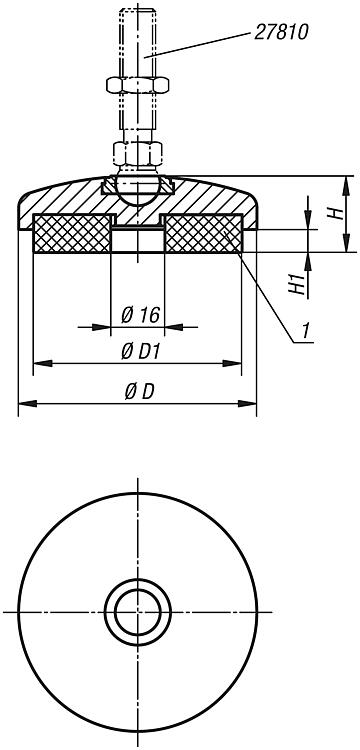

Odkaz na výkres:

1) Tlumící destička

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 27804 Kruhové základny ke kloubovým nožkám s tlumením vibrací

332 kB

Technické pokyny ke kloubovým nožkám a kruhovým základnám s tlumením kmitání

98,2 kB

Modulární sestavení kloubových nožek

190 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	D	D1	H	H1 (při tlaku 0 / 0,4 / 0,6 N/mm²)	Zatížitelnost max. kN	Cena
27804-20401	zinek	40	30,5	25	7 / 5,9 / 4,8	0,062	11,89 €
27804-20501	zinek	50	40,5	25	7 / 5,9 / 4,8	0,212	14,47 €
27804-20601	zinek	60	50	25	7 / 5,9 / 4,8	0,433	16,49 €
27804-20801	zinek	80	68	25	7 / 5,9 / 4,8	0,614	21,79 €
27804-20402	nerezová ocel	40	30,5	25	7 / 5,8 / 4,9	0,212	22,15 €
27804-20502	nerezová ocel	50	40,5	25	7 / 5,8 / 4,9	0,435	29,10 €
27804-20602	nerezová ocel	60	50	25	7 / 5,8 / 4,9	0,705	37,02 €
27804-20802	nerezová ocel	80	68	25	7 / 5,8 / 4,9	1,372	58,57 €
