27801Kruhové základny ke kloubovým nožkám ze zinkové slitiny nebo z... |
zpět |
|
|
PopisMateriál:Kruhová základna tlakový zinkový odlitek nebo nerezová ocel 1.4305.

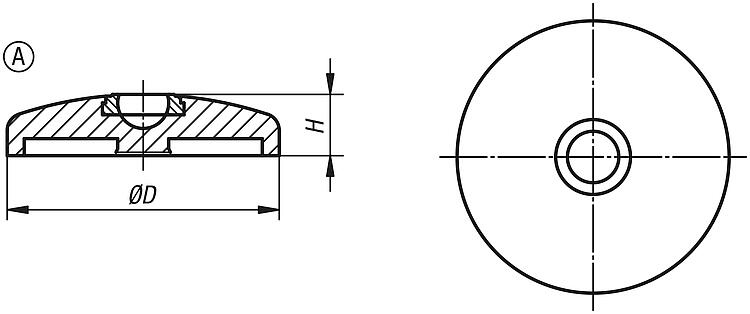

Protiskluzová plocha z termoplastického elastomeru. Provedení: Kruhová základna ze zinkové slitiny, černě komaxitované. Kruhová základna z nerezu, bez povrchové úpravy.Upozornění:Kloubové nožky se skládají z kruhové základny a rektifikačního šroubu nebo kuličkového kloubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem, resp. kuličkovým kloubem. Gumová protiskluzová podložka absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí kloubové nožky. Příslušné rektifikační šrouby viz 27810. Příslušné kuličkové klouby viz 27811. Odkaz na výkres:Provedení A bez otvoru pro našroubování bez protiskluzové podložky

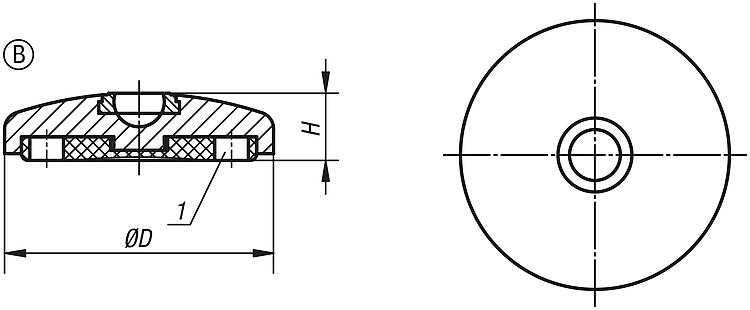

Provedení B bez otvoru pro našroubování s protiskluzovou podložkou

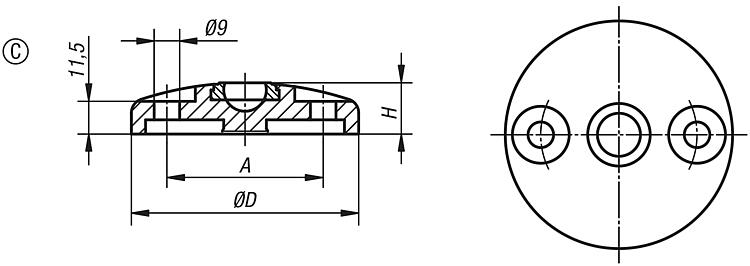

Provedení C s otvorem pro našroubování (otevřeným) bez protiskluzové podložky

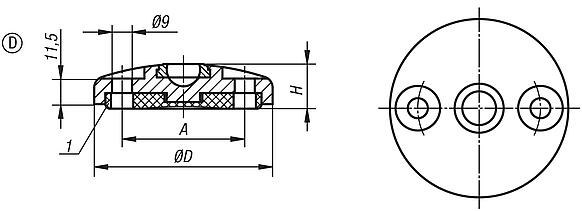

Provedení D s otvorem pro našroubování (otevřeným) s protiskluzovou podložkou
1) od kruhové základny Ø 80 StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

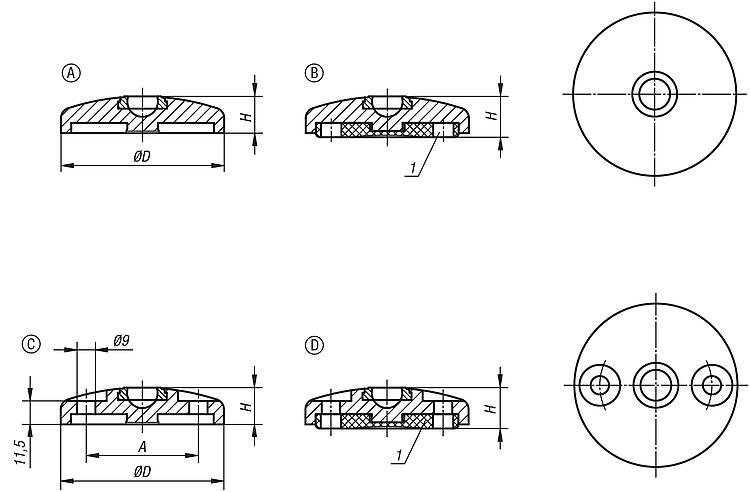

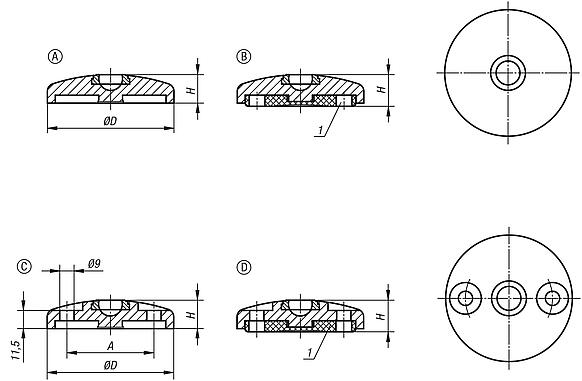

Výkresy (celkový přehled) |
Kruhové základny ke kloubovým nožkám ze zinkového tlakového odlitku nebo nerezu, provedení A |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | D
| A | H | Zatížitelnost
max. kN | CAD | Přís. | Cena | Objednat |
|---|
| 27801-10301 | A | zinek | 30 | - | 18 | 20 |  |  | 5,83 € | | | 27801-10401 | A | zinek | 40 | - | 18 | 30 | | | 6,65 € | | | 27801-10451 | A | zinek | 45 | - | 18 | 30 | | | 7,84 € | | | 27801-10501 | A | zinek | 50 | - | 18 | 30 | | | 7,84 € | | | 27801-10601 | A | zinek | 60 | - | 18 | 30 | | | 9,23 € | | | 27801-10801 | A | zinek | 80 | - | 18 | 30 | | | 12,55 € | | | 27801-11001 | A | zinek | 100 | - | 18 | 35 | | | 17,04 € | | | 27801-11201 | A | zinek | 120 | - | 18 | 35 | | | 18,84 € | | | 27801-10302 | A | nerezová ocel | 30 | - | 18 | 20 | | | 11,45 € | | | 27801-10402 | A | nerezová ocel | 40 | - | 18 | 30 | | | 12,68 € | | | 27801-10452 | A | nerezová ocel | 45 | - | 18 | 30 | | | 14,44 € | | | 27801-10502 | A | nerezová ocel | 50 | - | 18 | 35 | | | 16,87 € | | | 27801-10602 | A | nerezová ocel | 60 | - | 18 | 35 | | | 21,44 € | | | 27801-10802 | A | nerezová ocel | 80 | - | 18 | 35 | | | 34,36 € | | | 27801-11002 | A | nerezová ocel | 100 | - | 18 | 40 | | | 52,76 € | | | 27801-11202 | A | nerezová ocel | 120 | - | 18 | 40 | | | 68,56 € | |
|
Kruhové základny ke kloubovým nožkám ze zinkového tlakového odlitku nebo nerezu, provedení B |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | D
| A | H | Zatížitelnost
max. kN | CAD | Přís. | Cena | Objednat |
|---|
| 27801-20301 | B | zinek | 30 | - | 20 | 20 | | | 6,51 € | | | 27801-20401 | B | zinek | 40 | - | 20 | 30 | | | 7,51 € | | | 27801-20451 | B | zinek | 45 | - | 20 | 30 | | | 8,77 € | | | 27801-20501 | B | zinek | 50 | - | 20 | 30 | | | 8,86 € | | | 27801-20601 | B | zinek | 60 | - | 20 | 30 | | | 10,25 € | | | 27801-20801 | B | zinek | 80 | - | 20 | 30 | | | 14,11 € | | | 27801-21001 | B | zinek | 100 | - | 20 | 35 | | | 20,18 € | | | 27801-21201 | B | zinek | 120 | - | 20 | 35 | | | 22,14 € | | | 27801-20302 | B | nerezová ocel | 30 | - | 20 | 20 | | | 12,17 € | | | 27801-20402 | B | nerezová ocel | 40 | - | 20 | 30 | | | 13,58 € | | | 27801-20452 | B | nerezová ocel | 45 | - | 20 | 30 | | | 15,41 € | | | 27801-20502 | B | nerezová ocel | 50 | - | 20 | 35 | | | 17,87 € | | | 27801-20602 | B | nerezová ocel | 60 | - | 20 | 35 | | | 22,47 € | | | 27801-20802 | B | nerezová ocel | 80 | - | 20 | 35 | | | 35,90 € | | | 27801-21002 | B | nerezová ocel | 100 | - | 20 | 40 | | | 55,99 € | | | 27801-21202 | B | nerezová ocel | 120 | - | 20 | 40 | | | 72,15 € | |
|
|
|
|
| Rychlá objednávka / zkontrolovat dostupnostPřímé objednání zboží nebo kontrola dostupnosti.zobrazit |
|
