        Jednotky pro volná ložiska v blokovém provedení

Popis zboží/obrázky produktu

PopisMateriál:Pouzdro z oceli.Provedení: Těleso brynýrované.Upozornění:Osová výška vřetenového uložení je sladěna s jednotkou pevného ložiska 24076. Jednotky volného ložiska se skládají z tělesa s radiálním kuličkovým ložiskem, které se axiálně přizpůsobí délkové roztažnosti vřetena.Odkaz na výkres:

1) C pro šroub s válcovou hlavou ISO 4762

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 24078 Jednotky pro volná ložiska v blokovém provedení

183 kB

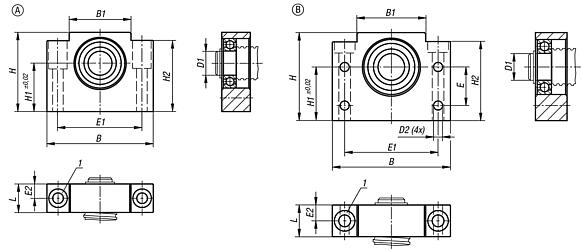

Výkresy

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo	Provedení	Velikost	B	B1	C	D1	D2	E	E1	E2	H	H1	H2	L	Cena
24078-006	A	6	52	25	M6	6	-	-	38	7	32	17	26	14	35,55 €
24078-010	B	10	60	34	M6	8	5,5	15	46	10	39	22	32,5	20	38,42 €
24078-012	B	12	60	34	M6	10	5,5	18	46	10	43	25	35	20	43,57 €
24078-015	B	15	70	40	M6	15	5,5	18	54	10	48	28	38	20	48,25 €
24078-017	B	17	86	50	M8	17	6,6	28	68	11,5	64	39	55	23	55,38 €
24078-020	B	20	88	52	M8	20	6,6	22	70	13	60	34	50	26	62,79 €

Objednací číslo	Nosnosti dynamicky N	Nosnosti staticky N	Cena
24078-006	-	-	35,55 €
24078-010	3250	1400	38,42 €
24078-012	4550	1960	43,57 €
24078-015	5600	2840	48,25 €
24078-017	9500	4750	55,38 €
24078-020	9300	5000	62,79 €
