Kuličkové šroubové převody, válcované se šroubovací válcovou maticí
24060

Kuličkové šroubové převody, válcované se šroubovací válcovou...

zpět

Popis zboží/obrázky produktu

PopisMateriál:Vřeteno z oceli 1.1213.
Matice z oceli 1.3505.
Stírač z plastu.
Provedení: Vřeteno válcované, indukčně kalené na 62 ±2 HRC a leštěné.
Matice broušená, oběžná dráha kalená na 62 ±2 HRC a leštěná.
Upozornění:Kuličkové šroubové převody s gotickým lomeným obloukem a stoupáním 5 mm nebo 10 mm. Jednochodý, pravotočivý. Válcová matice se závitem podle ISO 3408 (DIN 69051).
Vyrobeno ve třídě přesnosti C7 (tolerance ±50 µ / 300 mm). Bez předpětí, s axiální vůlí P0 (max. 0,08 mm).
Na vyžádání:Posuvová otočná vřetena vyrábíme podle vašeho přání na základě podrobného výkresu.
Maximálně vyrobitelné délky 5600 mm.

Je možné dodat jiné třídy přesnosti a předpětí (viz Technické upozornění).

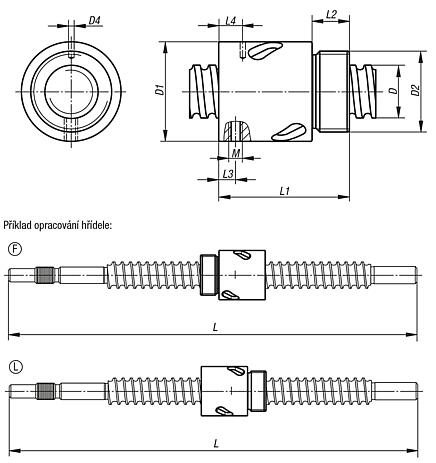

Pozor:Válcová matice se šroubením nesmí být ze vřetena odstraňována bez montážní pomůcky, aby nevypadaly kuličky.Odkaz na výkres:
M) mazací otvor
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 24060 Kuličkové šroubové převody, válcované se šroubovací válcovou maticí 178 kB
 Technický pokyn pro kuličkový šroubový převod 123 kB

Výkresy

Kuličkové šroubové převody, válcované se šroubovací válcovou maticí

Výběr/filtr zboží

Objednací čísloDStoupáníD1D2L1L2L3MØ kuličkyPočet
nosných
oběhů
Nosnosti
dynamicky
N
Nosnosti
staticky
N
Tuhost K
(N/ľm)
CADPřís.CenaObjednat
24060-16052X16532,5M26x1,54212--3,1754888015250200  na požádání
24060-20052X20538M35x1,54515--3,1754999019950250  na požádání
24060-25052X25543M40x1,5691932M63,17541119025810350  na požádání
