        Jednotky pro pevná ložiska v blokovém provedení

Popis zboží/obrázky produktu

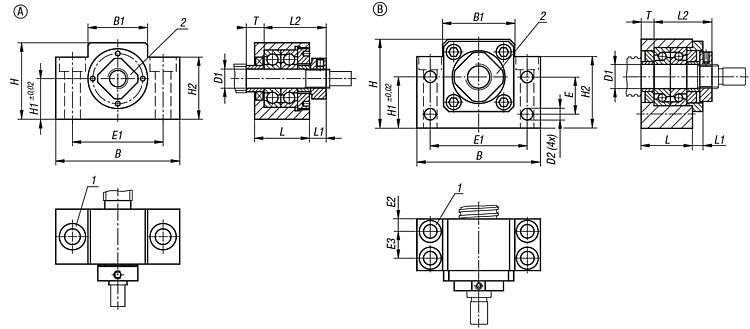

PopisMateriál:Pouzdro z oceli.Provedení: Těleso brynýrované.Upozornění:Osová výška vřetenového uložení je sladěna s jednotkou volného ložiska 24078. Jednotky pevného ložiska se skládají z tělesa se 2 axiálních ložisek s kosoúhlým stykem a těsněním. Předepnuto pomocí předsazené příruby. S příložnými kroužky a pojistnou maticí.Odkaz na výkres:

1) C pro šroub s válcovou hlavou ISO 4762
2) M matice se zářezy

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 24076 Jednotky pro pevná ložiska v blokovém provedení

164 kB

Výkresy

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo	Provedení	Velikost	B	B1	C	D1	D2	E	E1	E2	E3	H	H1	H2	L	L1	L2	M	T	Cena
24076-006	A	6	52	25	M6	6	-	-	38	-	-	32	17	26	23	5	24	M6x0,75	5	75,06 €
24076-008	A	8	52	25	M6	8	-	-	38	-	-	32	17	26	23	7	26	M8x1	7,5	82,93 €
24076-010	B	10	60	34	M6	10	5,5	15	46	6	13	39	22	32,5	25	5	29	M10x1	5	130,48 €
24076-012	B	12	60	35	M6	12	5,5	18	46	6	13	43	25	35	25	5	29	M12x1	5	131,97 €
24076-015	B	15	70	40	M6	15	5,5	18	54	6	15	48	28	38	27	9	32	M15x1	6	148,96 €
24076-017	B	17	86	50	M8	17	6,6	28	68	8	19	64	39	55	35	8	44	M17x1	7	179,98 €
24076-020	B	20	88	52	M8	20	6,6	22	70	8	19	60	34	50	35	8	43	M20x1	8	189,08 €

Objednací číslo	Nosnosti dynamicky N	Nosnosti staticky N	Tuhost K (N/ľm)	Cena
24076-006	-	-	-	75,06 €
24076-008	-	-	-	82,93 €
24076-010	6500	2800	95	130,48 €
24076-012	7000	3100	102	131,97 €
24076-015	7500	3500	114	148,96 €
24076-017	13000	5900	120	179,98 €
24076-020	16100	8400	145	189,08 €
